1. 为什么角座阀特别适合蒸汽控制？
角座阀适合蒸汽控制，并不是由某一个单独特点决定的，而是因为它在温度适应性、流通能力、快速启闭、频繁循环、失气安全以及自动化控制等方面，与蒸汽系统的实际需求具有较高的匹配度。
1.1 适合蒸汽温度，但必须匹配正确的密封配置
蒸汽控制首先需要考虑的是温度。
与常温水或空气相比，蒸汽温度通常更高，而且蒸汽温度与压力之间存在一定关系。因此，判断一款阀门是否能够用于蒸汽，不能只看阀体材料，还需要综合确认：
- 阀体材料；
- 阀座密封材料；
- 阀杆密封材料；
- 最高工作温度；
- 最大允许工作压力；
- 温度与压力组合。
很多气动角座阀采用不锈钢阀体，并可以根据不同工况配置相应的密封材料。因此，在具体型号技术参数允许的范围内，可以用于蒸汽以及其他较高温度的流体介质。
不过，需要特别注意：“角座阀适合蒸汽”并不等于“所有角座阀都适合所有高温蒸汽”。
不同型号在阀体材料、密封配置、执行器结构以及允许温度和压力范围方面都可能存在差异。
因此，在正式选型之前，应首先确认蒸汽的正常工作温度、最高工作温度以及工作压力，再与具体产品的数据表进行对应。
1.2 倾斜式流道有利于获得较好的蒸汽流通能力
除了温度之外，流通能力也是蒸汽阀门选型中非常重要的一项指标。
蒸汽承担着热量输送的作用。如果阀门内部流道过于曲折，或者有效流通面积较小，就可能产生较大的压力损失，进而影响下游设备实际能够获得的蒸汽压力和流量。
角座阀通常采用倾斜式流道结构，部分产品采用约 45° 的流道设计。当阀门完全开启以后，阀芯离开阀座，蒸汽可以沿着相对顺畅的流道通过阀体，从而减少不必要的流向变化。
例如，在以下蒸汽系统中：蒸汽主管 → 控制阀 → 换热器 → 工艺设备
如果控制阀自身产生过大的压力损失，下游换热器能够利用的蒸汽压力和流量就可能受到影响。
因此，在结构和选型合理的情况下，角座阀能够在实现快速自动切断的同时，兼顾较好的流通能力，这也是其适合蒸汽控制的重要原因之一。
当然，阀门实际流通能力仍然需要结合具体产品的 Kv/Cv 值、入口压力、出口压力以及蒸汽流量进行判断，而不能只根据阀门公称口径确定。
1.3 气动执行器适合快速、频繁的蒸汽通断
很多蒸汽设备并不是长期保持开启状态，而是需要根据生产节拍、设备温度或者控制程序不断开启和关闭蒸汽。
例如：
- 灭菌设备；
- 食品加工设备；
- CIP/SIP 系统；
- 工业清洗设备；
- 自动加热系统。
这些设备都可能根据温度、时间或者工艺步骤反复切换蒸汽供应。

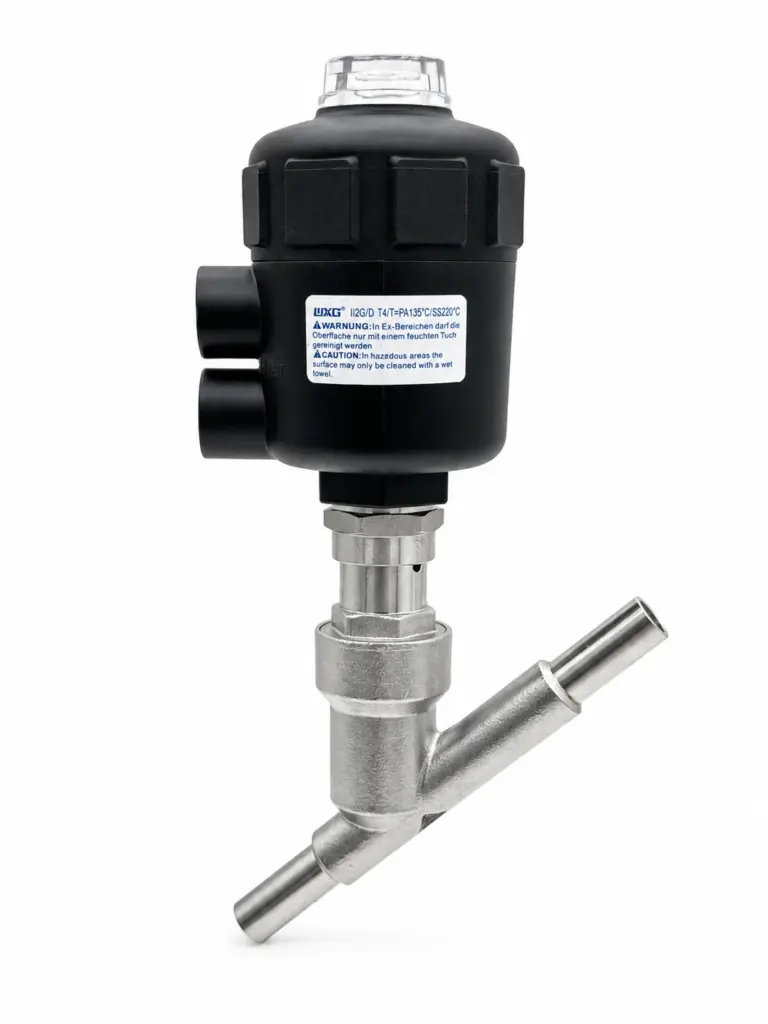

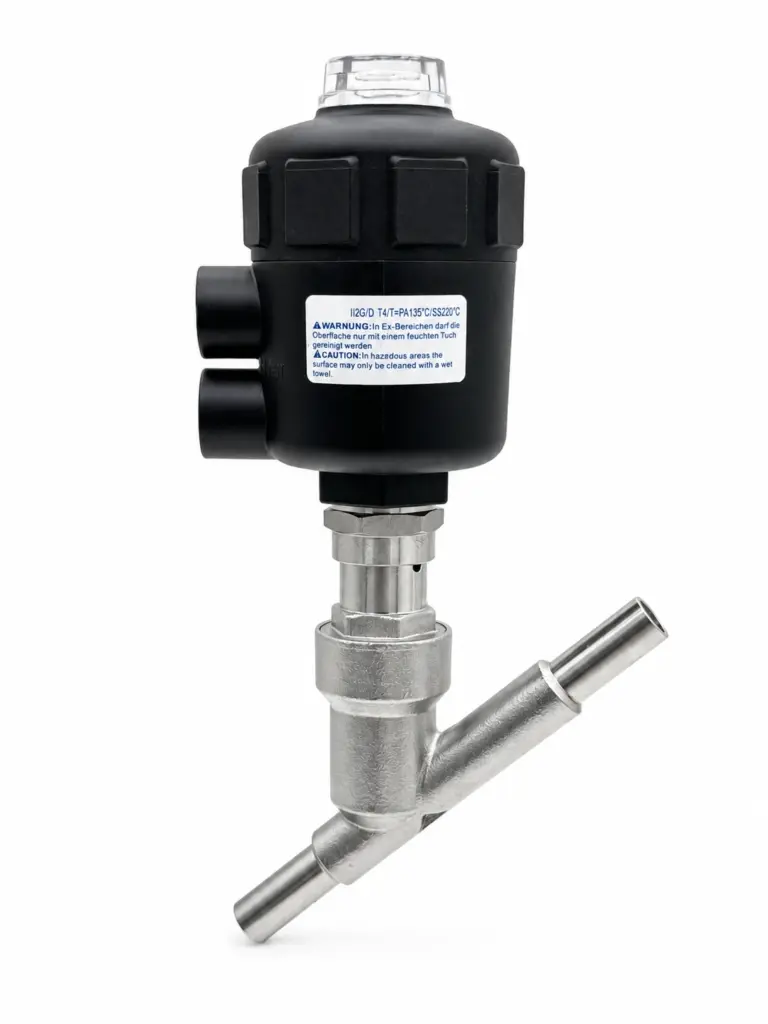

气动角座阀通常采用活塞式执行机构。当压缩空气进入执行器后，空气压力推动活塞运动，再由活塞带动阀杆和阀芯完成开启或关闭。
其动作过程比较直接，因此比较适合需要快速响应和频繁循环的自动控制场景。
以常闭型单作用角座阀为例：
无控制气源时，执行器内部弹簧使阀芯压紧阀座，蒸汽通道处于关闭状态；输入压缩空气后，活塞带动阀芯离开阀座，蒸汽通过阀体进入下游设备；当控制空气排出后，弹簧再次推动阀门关闭。
在自动控制系统中，这一动作通常可以通过 PLC 或温度控制器控制电磁阀，再由电磁阀控制进入气动执行器的压缩空气。
典型控制逻辑为：
PLC / 温度控制器 → 电磁阀 → 压缩空气 → 气动执行器 → 角座阀 → 蒸汽通断
因此，对于已经配置压缩空气和自动控制系统的设备来说，气动角座阀能够比较方便地接入现有控制系统。
需要注意的是，阀门实际循环寿命仍会受到蒸汽温度、工作压力、动作频率、密封材料、介质洁净度、执行器规格以及维护情况等多种因素影响。
因此，在高频动作工况中，仍然需要根据实际应用确认具体产品的适用性。
1.4 可以设置失气安全位置，并方便接入自动控制系统
蒸汽温度较高，因此除了正常运行状态之外，还需要考虑控制气源或者控制系统发生异常时，阀门应该处于什么位置。
单作用气动角座阀通常可以根据工艺要求配置为常闭或常开。
例如，如果系统的安全逻辑要求：控制气源中断 → 自动切断蒸汽
那么可以优先评估单作用常闭型角座阀。当气源发生异常时，执行器内部弹簧能够推动阀芯返回关闭位置，从而切断蒸汽供应。
相反，如果某些特殊工艺要求失气后仍然保持介质流通，则可以根据实际控制逻辑评估常开结构。
因此，常闭、常开还是双作用并不存在绝对优劣，关键是阀门在异常状态下的位置是否符合设备的安全设计。
与此同时，气动角座阀还可以与以下自动控制元件组合：
- 电磁阀；
- PLC；
- 温度控制器；
- 压力传感器；
- 限位开关；
- 阀位反馈装置。
由此可见，对于需要自动启停、频繁动作以及明确失气安全位置的蒸汽设备，气动角座阀具有较高的应用匹配度。
2. 哪些蒸汽应用适合使用角座阀？
气动角座阀主要适合需要快速开启和关闭蒸汽的自动化设备。
其中，KST 角座阀重点面向食品、饮料、制药、CIP/SIP 以及相关卫生级流体控制应用。

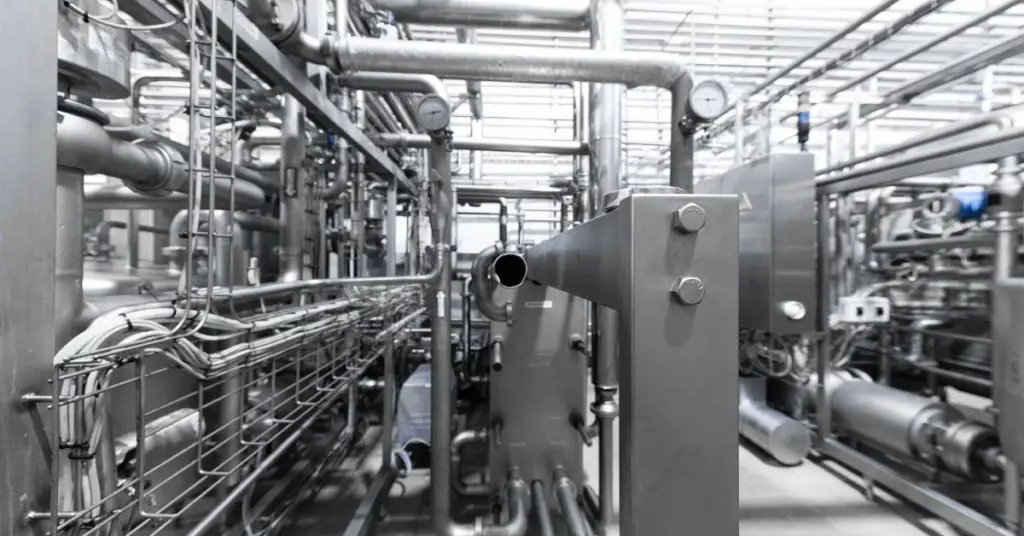

2.1 食品、饮料与 CIP/SIP 系统
在食品和饮料生产中，蒸汽通常用于：
- 工艺加热；
- 设备杀菌；
- 清洗；
- 热水系统；
- CIP/SIP 相关工艺。
这类生产环境除了需要控制蒸汽温度和压力之外，往往还需要关注阀门的材料、表面处理、连接方式以及清洁要求。
因此，在卫生要求较高的系统中，应进一步确认阀门是否具备与实际工艺相匹配的卫生级结构和材料配置。

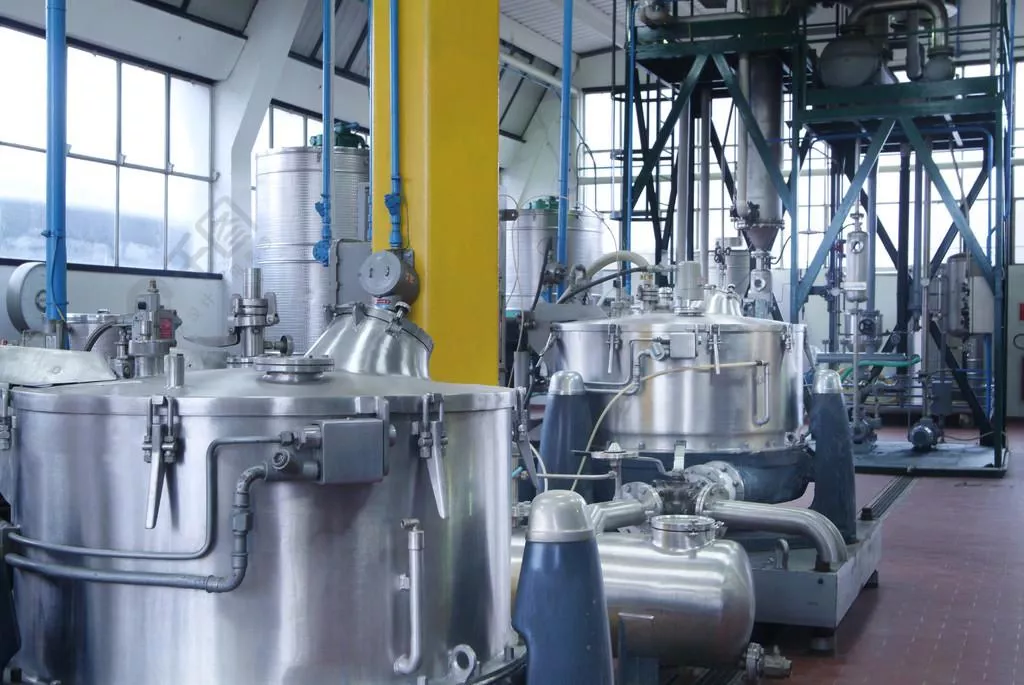

2.2 制药、生物工程与灭菌设备
在制药、生物工程以及灭菌设备中，蒸汽经常用于设备清洗、杀菌以及工艺温度控制。
例如，灭菌柜可能根据设定的温度和时间自动控制蒸汽进入和切断。
在这种周期性比较明确的应用中，阀门可能需要频繁动作，因此气动角座阀的快速启闭和自动控制能力具有较好的应用价值。
与此同时，这类应用除了确认温度、压力和压差之外，还应结合工艺要求进一步确认：
- 阀体材料；
- 表面处理；
- 密封结构；
- 连接形式；
- 清洁要求；
- 相关卫生要求。
2.3 其他蒸汽自动控制设备
除了卫生级应用之外，在产品温度、压力、材料和连接方式满足实际工况的情况下，角座阀也可以进一步评估用于其他蒸汽自动控制设备，例如：
- 换热设备；
- 工业清洗设备；
- 洗涤设备；
- 工艺加热设备等。
不过，这里需要区分蒸汽通断控制和连续调节控制。
如果系统主要要求蒸汽快速开启和关闭，普通气动角座阀通常具有较好的适用性。
如果系统需要连续、精确地控制蒸汽流量、压力或者温度，则应进一步评估调节型角座阀或者专业控制阀，并根据实际工况进行 Kv/Cv 选型。
3. 蒸汽角座阀怎么正确选型？
虽然角座阀比较适合蒸汽控制，但蒸汽系统在温度、压力、流量以及控制逻辑方面存在较大差异，因此不能只根据管道口径直接选择产品。
正式选型时，可以重点确认以下参数：
| 选型参数 | 需要确认的内容 |
|---|---|
| 蒸汽类型 | 饱和蒸汽或过热蒸汽 |
| 工作温度 | 正常及最高工作温度 |
| 工作压力 | 正常及最高工作压力 |
| 最大压差 | 阀门前后可能出现的最大压差 |
| 蒸汽流量 | 设备实际所需蒸汽流量 |
| Kv/Cv | 根据流量及压差进一步核算 |
| 阀门口径 | 根据管路和流通能力综合确定 |
| 阀体材料 | 如 304、316L 等，根据工况选择 |
| 密封材料 | 根据温度、压力及介质选择 |
| 执行器形式 | 常闭、常开或双作用 |
| 气源压力 | 是否满足执行器工作要求 |
| 连接方式 | 螺纹、法兰、焊接、快装等 |
| 失气位置 | 失气后关闭还是开启 |
| 控制需求 | 开关控制还是连续调节 |
其中，有几个参数尤其值得注意。
温度和压力必须同时确认
不能只看产品标注的“最高温度”，还应进一步确认该温度条件下允许的工作压力，以及密封材料是否适用于实际蒸汽工况。
阀门口径不等于实际流通能力
例如，两款产品即使都是 DN25，由于内部流道、阀座尺寸以及结构不同，其 Kv/Cv 值也可能存在差异。
因此，对于蒸汽流量要求明确或者压力损失比较敏感的系统，建议根据：
入口压力 + 出口压力 + 蒸汽状态/温度 + 所需流量
进一步确定所需 Kv/Cv，再选择合适的阀门规格。
根据失效安全要求选择执行器形式
如果蒸汽系统要求在控制气源中断以后自动切断蒸汽，通常可以优先评估单作用常闭型角座阀。
其他工艺则应根据失气安全位置、动作频率以及执行器推力要求，确定常开、常闭或者双作用结构。
关于不同执行器形式在失气位置、驱动力、启闭频率、气源条件和控制配置方面的详细区别，可以进一步参考 KST 文章：
卫生级应用还需要确认结构和表面要求
对于食品、饮料、制药、生物工程以及 CIP/SIP 等应用，除了温度、压力和流量之外，还需要结合实际工艺确认：
- 阀体材料；
- 接液部件材料；
- 表面处理；
- 密封配置；
- 连接方式；
- 清洁要求。
因此，蒸汽角座阀选型并不是单纯追求更大的口径或者更高的耐温等级，而是需要让温度、压力、压差、流量、密封材料、执行器形式、连接方式以及现场气源条件与实际系统相匹配。
4. 安装和使用需要注意什么？
正确选型只是第一步。蒸汽角座阀能否长期稳定运行，还与安装方式以及整个蒸汽系统的设计有关。
4.1 按照厂家规定的流向安装
首先，应根据阀体箭头以及制造商技术说明确定正确的介质流向。
不同流向可能影响阀门的开启力、关闭特性、允许压差以及管路冲击，因此不建议仅根据现场管路布局或者产品外观随意确定安装方向。
具体安装时，应以对应型号的产品说明书和阀体流向标识为准。
4.2 做好蒸汽系统排凝，降低水锤风险
蒸汽进入较冷的管道或者设备之后会产生冷凝水。
如果冷凝水长期积存在阀门附近，又受到高速蒸汽推动，就可能产生较大的管路冲击，严重时甚至形成水锤。
因此，冷凝水问题不能单纯依靠改变角座阀安装方向解决，而应从整个蒸汽系统进行考虑，包括：
- 蒸汽主管坡度；
- 疏水点位置；
- 疏水阀配置；
- 冷凝水排放；
- 管路预热；
- 阀门开启速度。
就是说，蒸汽阀门需要与整个管路系统配合设计，才能获得更加稳定的使用效果。
4.3 保证控制气源稳定
气动角座阀依靠压缩空气驱动。
如果气源压力不足，可能导致执行器推力不够，使阀门无法完全开启或者无法获得足够的关闭密封力。
因此，应确认现场气源压力符合执行器技术要求，并尽可能保证压缩空气清洁、稳定。对于自动控制系统，还可以根据实际需求配置电磁阀、过滤减压装置以及相关气动附件。
4.4 注意高温环境对执行器的影响
虽然气动执行器通常不直接接触蒸汽，但蒸汽产生的热量仍可能通过阀杆、阀盖或者周围环境传递到执行器。
因此，在温度较高的蒸汽系统中，还需要确认执行器允许的环境温度，并根据实际安装情况考虑散热、隔热以及安装空间。
5. FAQ
Q1：角座阀可以直接用于蒸汽吗？
可以，但必须选择明确适用于蒸汽工况的型号，并确认阀体、密封材料、温度、压力及压差是否满足要求。
Q2：蒸汽角座阀最高可以承受多少温度？
不同型号的耐温范围不同，应以具体产品数据表中的温度、压力及密封材料参数为准。
Q3：蒸汽角座阀应该选择常闭还是常开？
取决于系统的失效安全要求。若失气后需要自动切断蒸汽，通常可优先考虑常闭型；如需保持流通，则可考虑常开型。
Q4：角座阀可以用于蒸汽流量调节吗？
普通气动角座阀主要用于快速通断。若需要连续、精确调节蒸汽流量、压力或温度，应选择调节型角座阀或专业控制阀。
Q5：蒸汽控制应该选择角座阀还是电磁阀？
小口径、控制简单且没有压缩空气时，可考虑专用蒸汽电磁阀；如果需要频繁启闭、较大流量、较低压力损失或明确失气安全位置，通常更适合气动角座阀。此外，电磁阀也常用于控制气动角座阀的压缩空气，因此两者并不一定是替代关系。
