引言
角座阀是一种由气动执行器驱动的流体控制阀，具有流量较大、响应速度快、压力损失较小和适合频繁启闭等特点。它既可用于蒸汽、水、空气和清洗介质等普通工业流体控制，也广泛应用于食品、饮料、 制药、生物工程和CIP清洗等卫生级工艺系统。不同角座阀在结构、口径、连接方式、材料及表面处理方面存在差异，选型时需结合介质、压力、温度和安装要求进行确认。根据执行器的工作方式，角座阀可分为单作用和双作用两种。本文将对比两者在失气状态、驱动力、空气消耗、启闭频率及控制配置方面的区别，帮助您选择适合实际工况的角座阀。
目录
1. 什么是角座阀？
1.1单作用角座阀
1.2双作用角座阀
2. 单作用与双作用角座阀有什么区别？
3. 如何选择单作用或双作用角座阀？
3.1根据失气安全位置选择
3.2根据工作压差和驱动力选择
3.3根据启闭频率选择
3.4根据气源条件选择
3.5根据控制系统配置选择
3.6根据运行成本综合选择
4.单作用和双作用角座阀的典型应用
5.角座阀选型还需要考虑哪些因素？
5.1介质类型
5.2工作压力和温度
5.3阀体和密封材料
5.4连接方式
6.向KST咨询角座阀选型时需要提供哪些参数？
7.FAQ
关键词：气动角座阀,单作用角座阀, 双作用角座阀,角座阀选型
1. 什么是角座阀？
角座阀是一种采用角形流道设计的自动控制阀，通常由气动执行器驱动，用于快速开启或关闭管路中的流体。
由于其流通能力较大、压力损失较小、响应速度快且适合频繁动作，角座阀常用于蒸汽、水、空气、清洗液以及食品、饮料和制药等流体控制系统。
根据执行器的工作方式，气动角座阀主要分为单作用和双作用两种。
1.1 单作用角座阀
单作用角座阀的执行器通过压缩空气完成一个方向的动作，而另一个方向依靠内部弹簧进行复位。
其最大的特点是具有故障安全功能
- 当气源正常时，压缩空气推动阀门动作；
- 当气源突然中断时，弹簧会使阀门自动返回预设位置。
根据断气后的状态不同，单作用角座阀分为：
- 常闭型：断气后自动关闭；
- 常开型：断气后自动打开。
单作用角座阀能够在气源或控制信号中断后返回预设位置，因此适合具有明确失气安全要求的系统。
1.2 双作用角座阀
双作用角座阀的执行器开启和关闭两个方向均依靠压缩空气驱动。
工作方式如下：
- 压缩空气进入开启气口 → 阀门打开
- 压缩空气进入关闭气口 → 阀门关闭
在执行器尺寸、气源压力和阀门结构相近的条件下，双作用执行器的开启和关闭均由压缩空气驱动，不需要由工作气压长期克服复位弹簧，因此可用于需要较高双向驱动力的场合。实际能否满足工况，仍需根据阀门口径、最大压差、介质流向和气源压力核算执行器推力。
双作用角座阀更加适用于：
- 高频率启闭设备；
- 自动化生产线；
- 对动作重复性、启闭频率和启闭时间调节要求较高的开关控制系统。
- 介质压力较高或阀门驱动力要求较大的应用
相比单作用角座阀，双作用角座阀通常具有以下特点：
1. 输出推力更大
由于气动力全部用于驱动阀杆运动，因此更适合高压力介质；较大口径阀门；较高关闭压差。
2. 动作控制更加灵活
双作用角座阀可以分别调节开启速度和关闭速度，因此适用于高速自动化设备； 高频率启闭场合；对生产节拍要求较高的系统。
3. 断气后通常保持原状态
双作用角座阀没有弹簧复位结构，断气后通常停留在原位置，但最终位置仍可能受电磁阀功能、管路压差、介质流向及系统配置影响，因此不能将其作为可靠的失气保护方式。
若系统没有明确的失气复位要求，并已配置备用气源、储气装置或其他安全保护措施，可考虑使用双作用角座阀。
2. 单作用与双作用角座阀有什么区别？
单作用角座阀和双作用角座阀都可以实现自动化控制，但在执行器结构、失气状态、空气消耗和控制配置方面存在明显区别。
| 对比 | 单作用角座阀 | 双作用角座阀 |
|---|---|---|
| 驱动方式 | 压缩空气驱动一个方向，弹簧复位 | 压缩空气双向驱动 |
| 气口数量 | 通常为一个 | 通常为两个 |
| 失气状态 | 自动返回预设的常开或常闭位置 | 不自动弹簧复位，最终状态取决于气路和系统配置 |
| 故障安全 | 可实现失气关闭或失气打开 | 通常需要额外安全措施 |
| 推力特点 | 气动力会受到复位弹簧负载影响 | 在相近条件下，更适合较高双向驱动力需求 |
| 空气消耗 | 相近规格和频率下通常较低 | 两个动作方向均需供气，耗气量通常较高 |
| 电磁阀配置 | 通常使用三通电磁阀 | 通常使用五通电磁阀 |
| 启闭速度调节 | 通常调节供气或排气方向 | 可分别调节开启和关闭速度 |
| 典型需求 | 失气复位、安全切断 | 高频开关、双向气动驱动 |
总体而言，单作用角座阀的主要优势是具有预设的失气复位功能；双作用角座阀则更适合频繁动作和双向气动控制。但实际选型仍需核算执行器推力并确认系统安全要求。
3. 如何选择单作用/双作用角座阀？
选择执行器类型时，应优先考虑失气安全位置，再结合工作压差、驱动力、启闭频率、气源条件和控制配置进行判断。
3.1 根据失气安全位置选择
首先应确定：当压缩空气、电源或控制信号中断时，阀门需要关闭、打开，还是没有明确的复位要求？
失气后需要自动关闭建议选择单作用常闭型角座阀。
正常供气时阀门打开，失气后由弹簧复位关闭，可降低介质继续进入设备或管路的风险。
常见应用包括：
- 蒸汽和热水切断；
- 化学液体输送；
- 灭菌设备；
- CIP清洗液控制；
- 具有安全切断要求的工艺管路
失气后需要自动打开建议选择单作用常开型角座阀。
正常供气时阀门关闭，失气后由弹簧复位打开，适合故障状态下仍需保持流通的系统，例如冷却水循环、设备降温或紧急排放管路。
系统没有明确的失气复位要求
如果工艺系统没有明确要求阀门在失气后自动打开或关闭，并且已配置备用气源、储气装置或其他安全保护措施，可以考虑使用双作用角座阀。
双作用角座阀失气后的最终位置受气路和工况影响，不能直接将其理解为可靠地保持在断气前位置。
3.2 根据工作压差和驱动力选择
当介质压力、阀门口径或关闭压差较大时，应先核算阀门所需推力与执行器输出力。双作用执行器可作为一种选择，但不能仅凭压力高或口径大直接判断。
部分工况也可选用更大规格的单作用执行器，在满足驱动力要求的同时，实现失气自动复位。
选型时应综合考虑最大工作压力、关闭压差、介质流向、气源压力、阀门结构及执行器规格。
3.3 根据启闭频率选择
阀门的启闭频率同样会影响执行器类型的选择。
对于过程切断、间歇输送或常规管路控制，单作用角座阀通常能够满足使用要求，并可提供失气复位功能。
对于每分钟多次动作、连续运行或高速包装设备，可考虑双作用角座阀。其开启和关闭均由压缩空气驱动，并可通过两个气路分别调节启闭速度。
不过，执行器类型并不是影响使用寿命的唯一因素。阀门结构、密封材料、气源质量、介质温度及安装方式同样重要。
3.4 根据气源条件选择
在执行器规格和动作频率相近的条件下，单作用角座阀只有一个动作方向需要供气，因此空气消耗量通常较低，气路配置也相对简单。
双作用角座阀的开启和关闭均需要供气，空气消耗量通常较高。选型前应确认空压机容量、现场气源压力、管路流量及多台阀门同时动作时的供气能力。
3.5 根据控制系统配置选择
单作用角座阀通常配合三通电磁阀使用。电磁阀切换后，执行器排气并由弹簧完成复位。
双作用角座阀通常配合五通电磁阀使用，由两个气路分别控制开启和关闭。
常用气动附件包括：
- 空气过滤减压阀；
- 调速接头或节流阀；
- 电磁阀；
- 限位开关；
- 阀位反馈装置；
- PLC控制模块
如果系统要求失气后的特定安全状态，还需要增加储气装置、备用气源或其他安全控制措施。
3.6 根据运行成本综合选择
选型时不应只比较阀门或执行器的初始价格，还应综合考虑：
- 压缩空气消耗；
- 电磁阀和控制附件成本；
- 失气保护装置；
- 安装与维护难度；
- 密封件更换频率；
- 停机风险和运行稳定性
单作用角座阀气路较简单，并可实现预设的失气复位；双作用角座阀的动作调节更加灵活，但通常需要更多压缩空气和控制附件。应根据系统的长期运行需求选择，而不是仅比较采购价格。
4. 单作用和双作用角座阀的典型应用对比
单作用和双作用角座阀各有优势，实际应用中应根据断气安全要求、介质类型、启闭频率和控制需求进行选择。以下是常见应用场景的选型参考,最终仍需结合具体压力、温度、压差和安全逻辑确认。
| 应用场景 | 推荐类型 | 选择原因 |
|---|---|---|
| 蒸汽切断系统 | 通常优先选择单作用常闭型 | 失气后自动关闭，提高安全性 |
| 热水控制系统 | 通常优先选择单作用常闭型 | 减少故障时介质持续流动的风险 |
| 冷却水循环 | 可选择单作用常开型 | 失气后保持流通，支持设备持续冷却 |
| 食品灌装设备 | 根据工况选择 | 结合失气位置、动作频率和卫生要求判断 |
| CIP清洗系统 | 根据安全逻辑选择 | 需要失气切断时可选择单作用常闭型 |
| 自动包装设备 | 可考虑双作用型 | 适合频繁、重复的开关动作 |
| 自动配料系统 | 根据工艺要求选择 | 双作用型适合重复开关；连续调节应选调节型阀门 |
| 自动化生产线 | 根据频率和安全要求选择 | 综合考虑连续运行、动作节拍及失气保护 |
普通开关型角座阀主要用于开启和关闭控制。如果工艺需要连续、精确地调节流量，应选择带定位功能的控制阀或其他调节型阀门。
5. 角座阀选型还需要考虑哪些因素？
除了确定单作用或双作用之外，角座阀选型还需要结合介质、压力、温度、材料和连接方式进行综合判断。只有这些参数与实际工况相匹配，才能保证阀门长期稳定运行。
5.1 介质类型
不同介质对阀体和密封材料的要求不同，因此选型时应先确认介质的温度、腐蚀性和卫生等级。
| 介质 | 选型建议 |
|---|---|
| 水、空气 | 可选择不锈钢阀体和EPDM等常规密封 |
| 蒸汽 | 选择耐高温阀体结构及密封材料 |
| 油品 | 根据油品成分和温度选择FKM等密封 |
| 酸碱介质 | 根据腐蚀性选择耐腐蚀阀体和密封材料 |
| 食品饮料 | 选择符合卫生要求的阀体、密封和连接结构 |
| CIP清洗液 | 确认清洗液浓度、温度和材料兼容性 |
5.2 工作压力和温度
工作压力和温度会直接影响阀门的密封性能及使用寿命，因此需要确认：最大工作压力；最大允许压差；介质温度；环境温度。
对于高温蒸汽应用，还应重点关注密封材料的耐温范围、阀体散热结构以及执行器的隔热保护。
5.3 阀体和密封材料
常见阀体材料包括CF8 (304)和CF8M (SS316)，常见密封材料包括PTFE, RPTFE, PPL。
具体选择时，应综合考虑介质腐蚀性、工作温度、卫生要求和启闭频率，避免因材料不匹配导致泄漏或密封件过早损坏。
5.4 连接方式

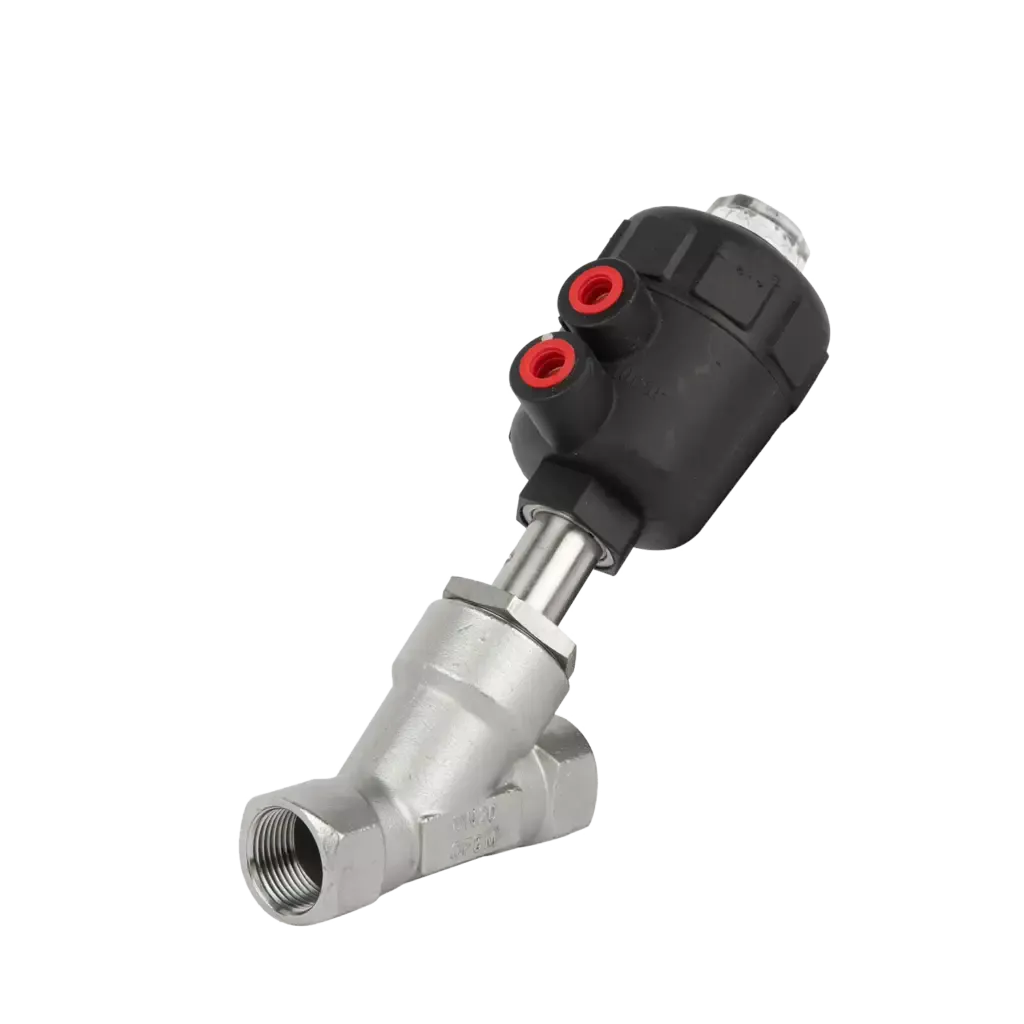

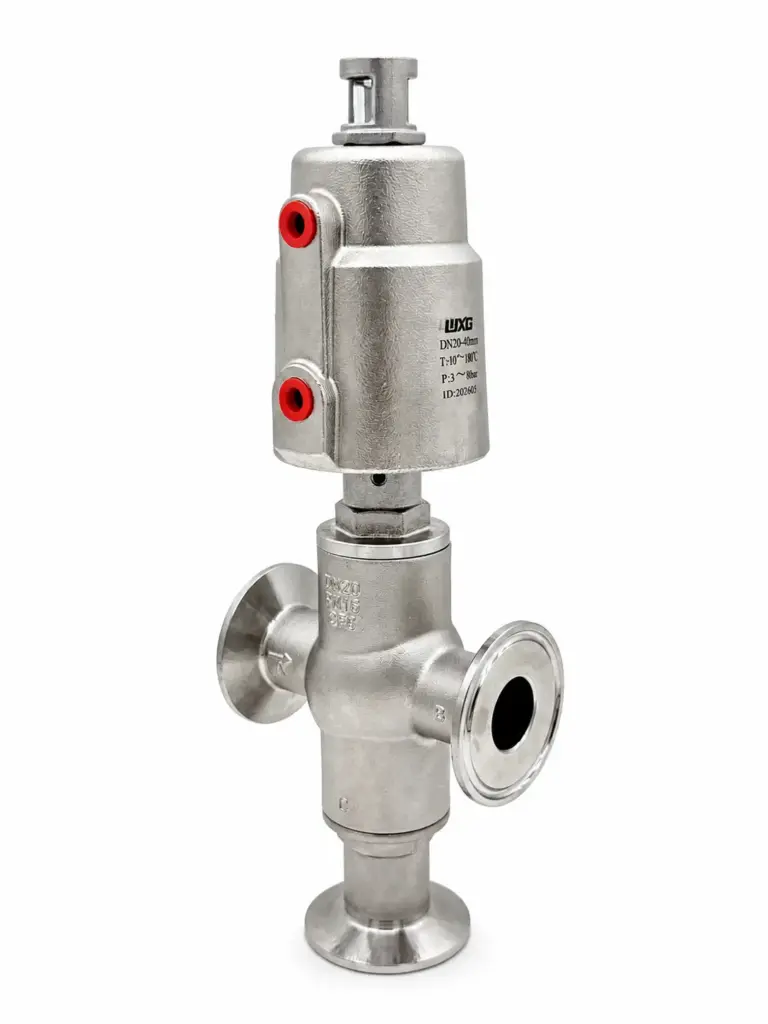

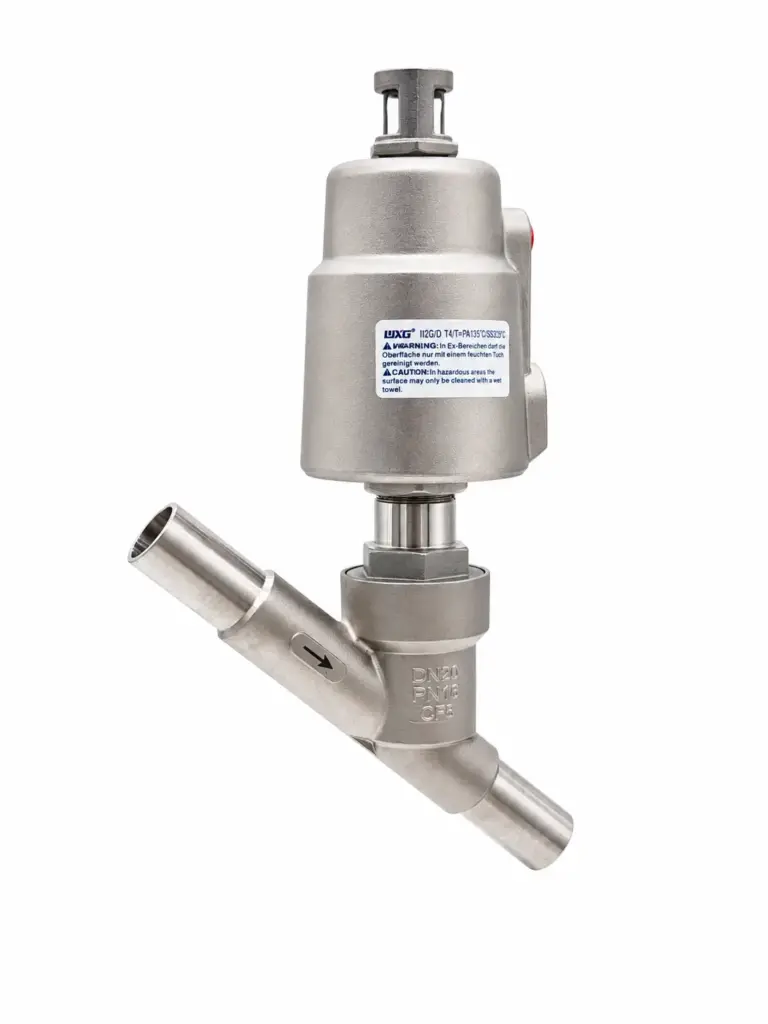

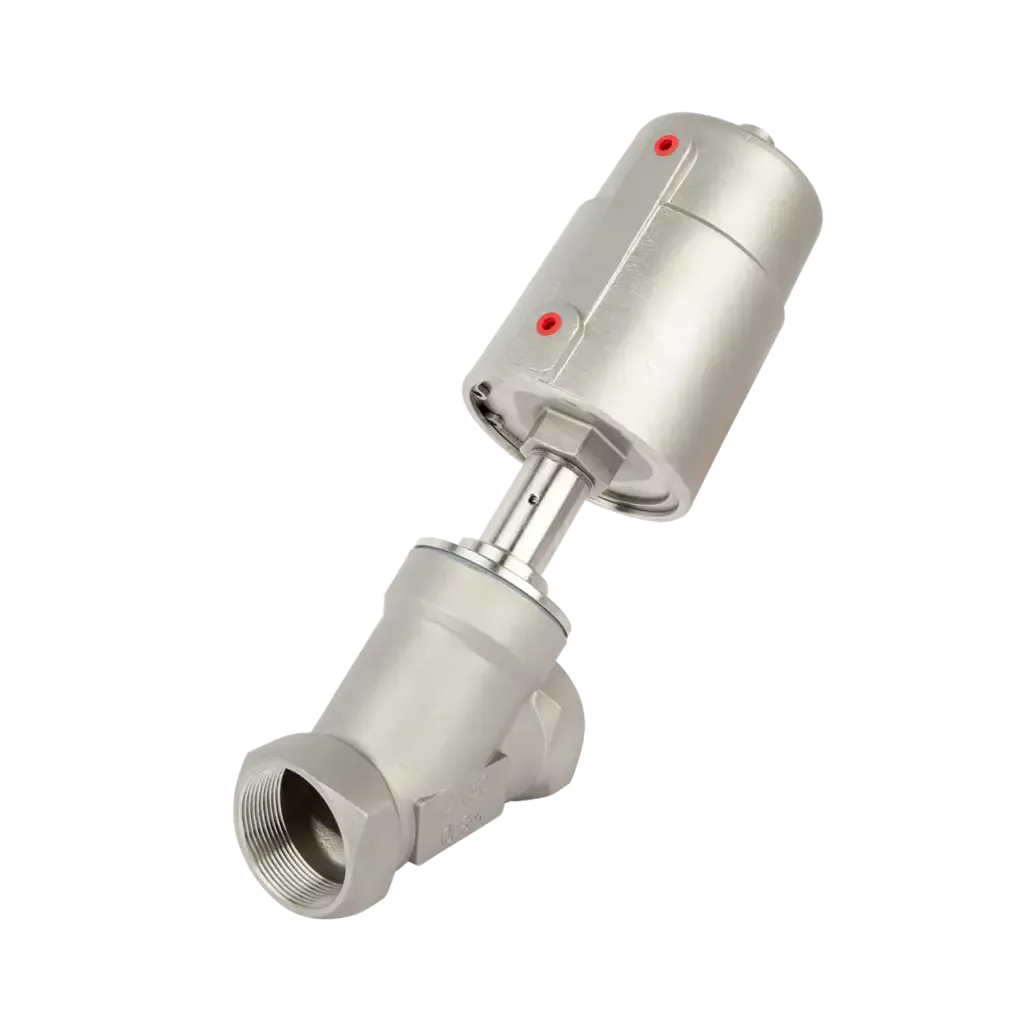

角座阀常见连接方式包括：螺纹连接；法兰连接；焊接连接；卡箍连接。
其中，螺纹连接适合普通中小口径管路，法兰连接便于拆卸和维护；食品、饮料及制药行业则通常优先选择卫生级焊接或快装卡箍连接。
6. 向KST咨询角座阀选型时需要提供哪些参数？
为了准确选择阀体、密封材料和执行器，建议提供以下工况信息：
| 选型参数 | 客户需要提供的信息 |
|---|---|
| 介质 | 食品饮料、洁净水、蒸汽、空气、CIP清洗液或其他介质 |
| 介质温度 | 正常温度和最高温度 |
| 工作压力 | 正常工作压力和最大压力 |
| 最大压差 | 阀门关闭时可能承受的最大压差 |
| 阀门口径 | DN尺寸或英寸尺寸 |
| 连接方式 | 螺纹、法兰、焊接或快装 |
| 失气状态 | 失气关闭、失气打开或无明确要求 |
| 动作频率 | 每分钟、每小时或每天的启闭次数 |
| 气源压力 | 现场实际压缩空气压力 |
| 卫生要求 | 表面处理、清洗、排空、连接和密封要求 |
| 控制附件 | 电磁阀、限位开关或阀位反馈要求 |
KST角座阀主要面向食品、饮料、制药、CIP清洗及相关卫生级流体控制应用。对于普通工业应用，应根据具体型号的阀体材料、密封材料、口径、压力、温度和连接方式确认适用性。
选择单作用或双作用角座阀时，不应只比较执行器形式。请提供介质、温度、压力、口径、连接方式、失气位置和启闭频率，KST团队可协助确认适合的阀体、密封材料和气动执行器配置。
7. FAQ
Q1：单作用角座阀一定是常闭型吗？
不一定。单作用角座阀可分为常闭型和常开型。常闭型失气后自动关闭，常开型失气后自动打开，应根据系统需要的安全位置选择。
Q2：双作用角座阀断气后会自动关闭或保持原位置吗？
不一定。双作用角座阀没有弹簧复位结构，失气后不会自动返回预设位置。阀门最终状态可能受到电磁阀机能、管路压差、介质流向和系统配置影响，因此不能将其视为可靠的失气关闭或失气保持功能。
Q3：高压力或大口径角座阀必须选择双作用吗？
不是。高压力、大口径或高压差工况应先核算阀门所需推力和执行器输出力。部分工况也可以选择更大规格的单作用执行器，在满足失气安全要求的同时提供足够推力
Q4：普通角座阀可以精确调节流量吗？
普通气动角座阀主要用于开关控制，不等同于比例调节阀。如果需要连续、精确地控制流量，应选择带定位功能的控制阀或其他调节型阀门。
