气动角座阀与电磁阀：哪种更适合你的工况？

引言

气动角座阀和电磁阀都是自动化流体控制系统中常见的阀门，但两者在驱动方式、流量、温度、压差及现场能源条件等方面存在明显差异。电磁阀结构紧凑、控制简单，其中直动式产品多用于小口径、小流量或低压差应用；气动角座阀流道顺畅，适用于较大流量、频繁启闭及需要失气安全位置的工况，KST气动角座阀主要面向卫生级及相关流体控制应用；也可用于普通工业流体控制。本文将从工作原理、性能参数和应用场景等方面进行对比，帮助您根据实际工况选择合适的阀门。

什么是气动角座阀？
什么是电磁阀？
气动角座阀与电磁阀有什么关系？
气动角座阀与电磁阀的主要区别
哪些工况适合选择气动角座阀？
哪些工况适合选择电磁阀？
如何选择气动角座阀或电磁阀？
常见选型误区
向 KST 咨询角座阀或电磁阀时，需要提供哪些参数？
FAQ

关键词：气动角座阀、电磁阀、角座阀和电磁阀的区别、气动角座阀选型

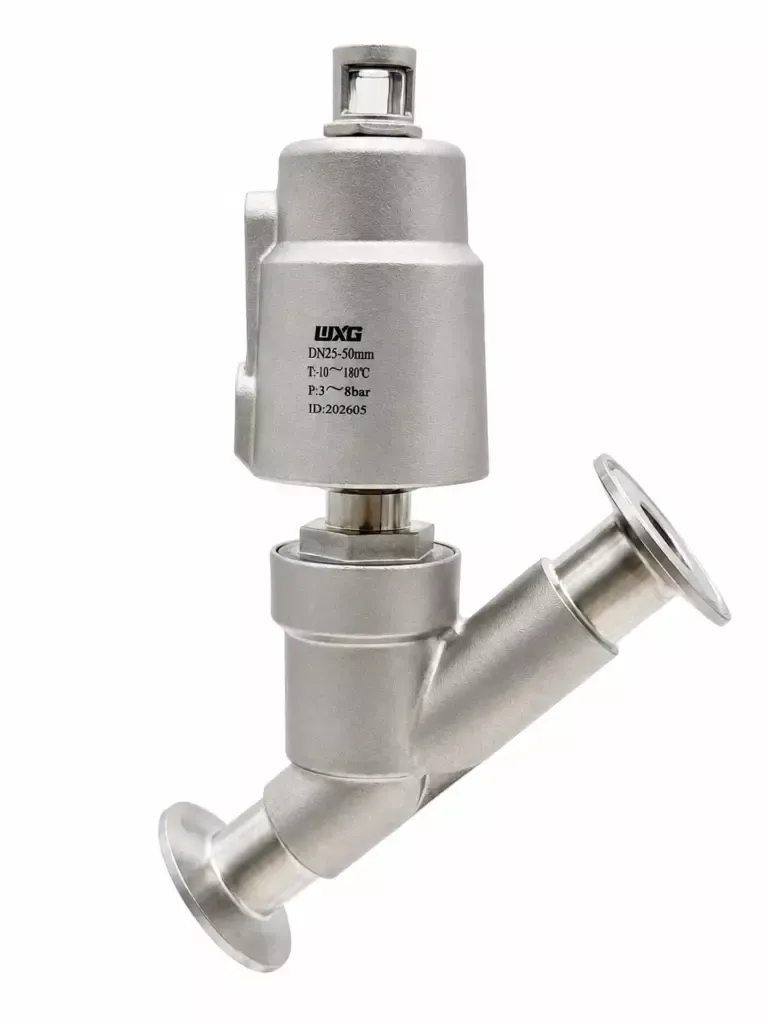

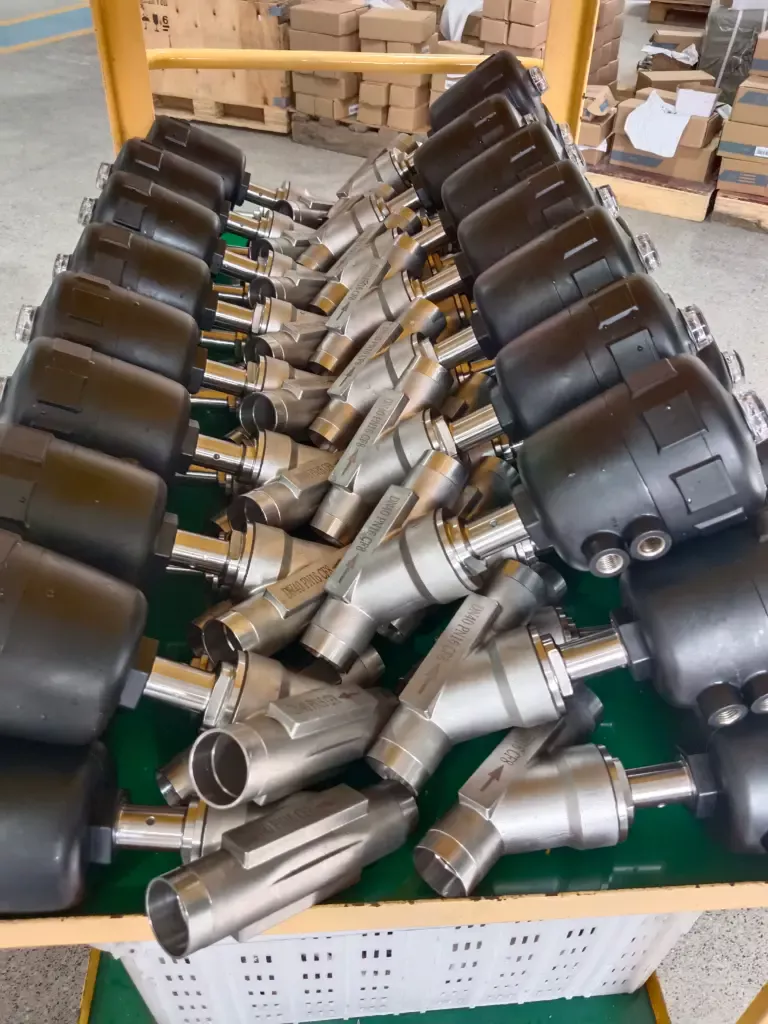

1. 什么是气动角座阀？

气动角座阀是一种利用压缩空气驱动活塞执行器，使阀杆和阀芯上下运动，从而控制管道介质开启或关闭的阀门。

其阀体通常采用Y型或倾斜流道设计。与传统直角流道相比，这种结构能够使介质更加顺畅地通过阀体，获得较大的流量并减少压力损失。气动角座阀通常为二位二通结构，可用于控制水、空气、蒸汽、清洗液、油品及部分化学介质。部分气动角座阀还可根据阀体、密封和填料配置用于高温蒸汽及较严苛的工业环境。

1.1气动角座阀的工作原理

以常闭型单作用气动角座阀为例，其工作过程如下：

对于常闭型单作用气动角座阀，压缩空气进入执行器后推动活塞运动，并带动阀杆和阀芯离开阀座，使阀门开启；停止供气并排气后，弹簧推动活塞复位，阀芯重新压紧阀座，阀门关闭。

常开型单作用气动角座阀的动作过程与常闭型相反：失去气源时阀门保持开启，通入压缩空气后阀门关闭。双作用气动角座阀则需要分别向执行器的两个气室供气，通过气压控制阀门的开启和关闭。

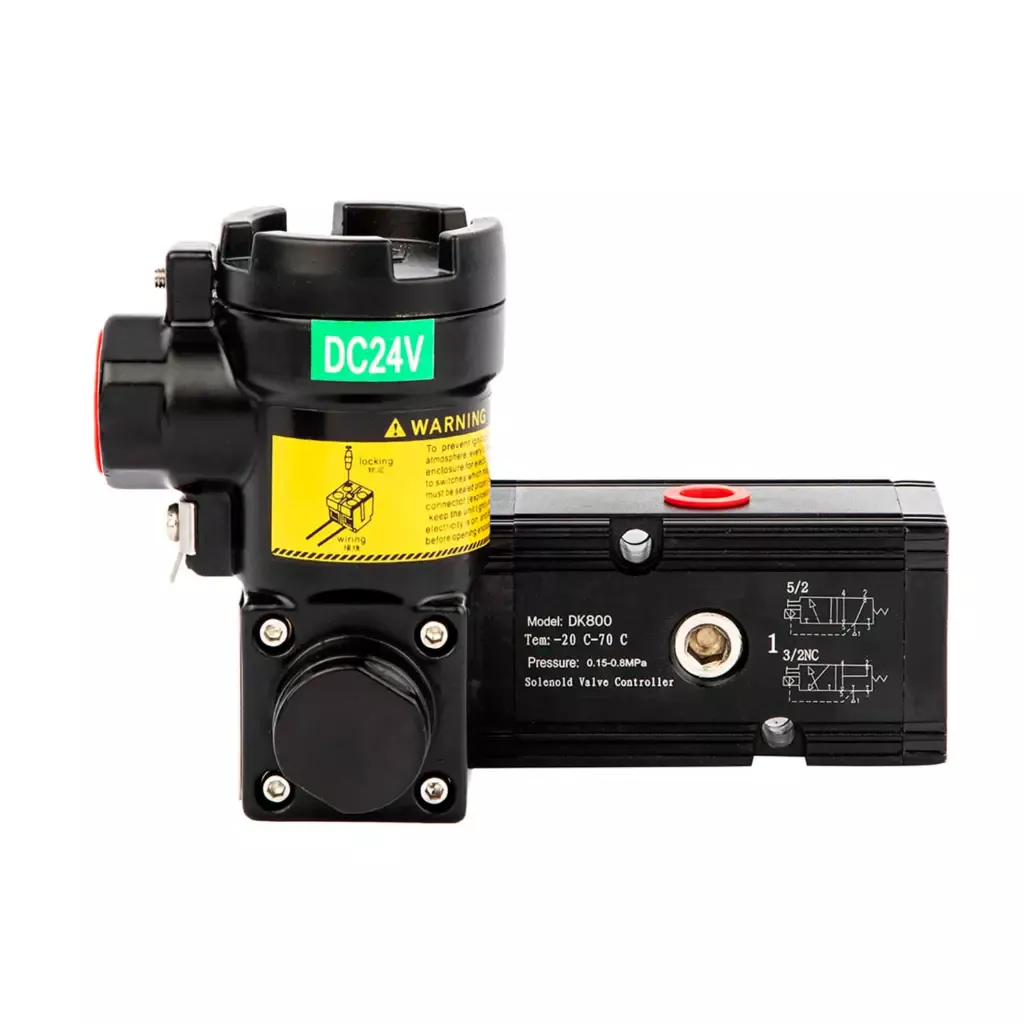

2. 什么是电磁阀？

电磁阀是一种通过电磁线圈控制阀芯、柱塞或隔膜运动，从而改变介质流动状态的自动控制阀。

当线圈通电时，产生的磁力使内部柱塞或阀芯移动；当线圈断电时，弹簧或介质压力使阀门恢复到初始位置。电磁阀通常具有常闭、常开以及二通、三通、五通等不同结构。

根据工作方式，常见电磁阀主要分为以下类型。

2.1 直动式电磁阀

直动式电磁阀依靠线圈产生的电磁力直接推动阀芯，不需要介质提供最低压差。

其结构相对简单，适合小口径、小流量、低压或零压差启动的应用。

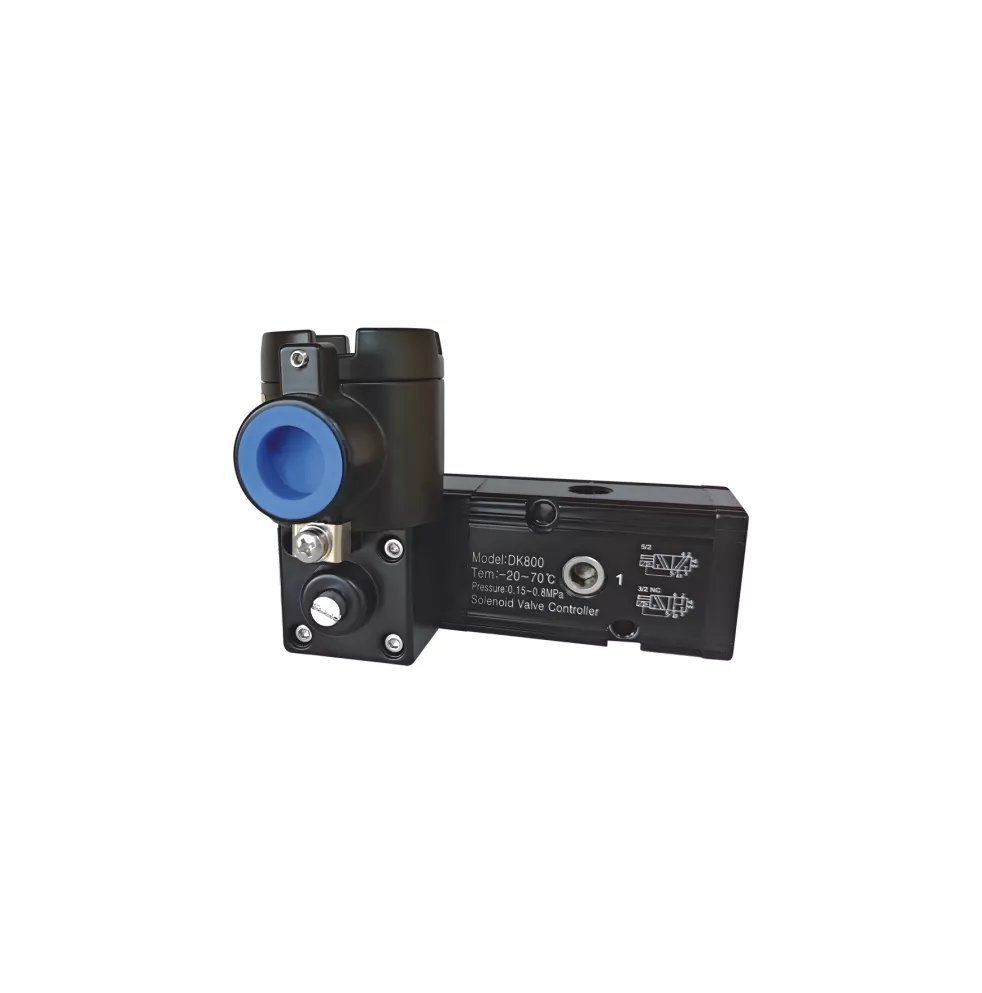

2.2 先导式电磁阀

先导式电磁阀先通过一个较小的先导孔改变阀门内部压力，再利用介质压差推动主阀芯或隔膜动作。

这种结构可以控制更大的口径和流量，但部分产品需要达到规定的最低工作压差才能可靠开启。具体要求必须根据产品数据表确认。

3. 气动角座阀与电磁阀有什么关系？

在比较两者之前，首先需要明确一个容易混淆的问题：气动角座阀与电磁阀并不一定是完全替代关系。

在许多自动化系统中，气动角座阀主要负责控制主管道中的水、蒸汽、气体或其他工艺介质，而电磁阀则负责控制进入角座阀执行器的压缩空气。工作时，PLC、继电器或其他控制器先向电磁阀发送电信号，随后电磁阀切换气路，使压缩空气进入或排出执行器，最终控制气动角座阀开启或关闭。

因此，一套完整的气动角座阀自动控制系统通常可以表示为：

PLC控制信号 → 电磁阀 → 压缩空气 → 气动执行器 → 角座阀启闭

也就是说，电磁阀通过通电和断电改变压缩空气的流动方向，从而间接驱动气动角座阀动作。

需要特别说明的是，本文主要比较以下两类阀门：

安装在工艺管道上、直接控制介质的气动角座阀；
安装在工艺管道上、直接控制介质的二位二通电磁阀。

在气动自动控制系统中，电磁阀还可作为角座阀执行器的气路控制元件。单作用角座阀通常配合二位三通电磁阀，双作用角座阀通常配合二位五通电磁阀。KST 在角座阀自动化配置中，也可根据执行器形式和控制要求匹配相应的气动控制附件。

4. 气动角座阀与电磁阀的主要区别

对比项目	气动角座阀	电磁阀
驱动方式	压缩空气驱动活塞执行器	电磁线圈直接或先导驱动
主要结构	气动执行器、阀杆、阀芯、阀座和阀体	线圈、柱塞、阀芯、隔膜或活塞、阀体
常见通路	以二位二通为主	二通、三通、五通等
流量能力	流道较顺畅，通常具有较大的流量系数	取决于直动式或先导式结构
压力损失	通常较小	小孔径或复杂流道产品的压力损失可能较大
介质温度	根据密封和填料配置，可用于蒸汽和高温介质	必须确认线圈、隔膜和密封材料的温度等级
介质洁净度	对少量杂质的适应能力通常较强，但仍需过滤	先导孔和小流道对颗粒杂质较敏感
动作速度	动作快速，适合频繁启闭	通常响应快速，具体速度取决于结构和口径
工作条件	需要稳定、洁净的压缩空气	通常只需要匹配的电源和控制信号
断气或断电位置	单作用型可实现常开或常闭复位	可选择常开或常闭结构
安装空间	执行器高度较大，需要预留空间	结构紧凑，适合空间有限的位置
初期成本	阀门、气源和控制附件较多	小口径应用通常成本较低
维护重点	气源质量、执行器密封、阀杆填料	线圈温升、先导孔堵塞、隔膜和电压
常见应用	蒸汽、清洗、灌装、印染、食品和化工流程	水、空气、气体、加药、灌溉和设备自动控制

气动角座阀的主要优势来自流道优化、较高流量以及适合过程自动化的气动执行结构。电磁阀则可通过直动式、先导式和强制先导式等不同设计，满足从零压差、小流量到较大流量的应用，因此不能仅根据阀门名称判断性能。

4.1 驱动方式不同

气动角座阀利用压缩空气产生驱动力。气源进入执行器后推动活塞，再由活塞带动阀杆和阀芯运动。

电磁阀则使用电磁线圈产生磁力，直接或间接推动内部柱塞、阀芯或隔膜动作。

因此，气动角座阀不仅要确认介质参数，还要确认：

控制气源压力；
气源是否洁净、干燥；
单作用或双作用；
电磁阀的通路形式；
断气后的安全位置

电磁阀则需要重点确认电压、电流、功率、防护等级和线圈工作制。

4.2 流量和压力损失不同

气动角座阀采用倾斜流道，介质流动方向变化相对平缓，因此通常能够获得较大的流量系数，适合流量较大或者对压力损失比较敏感的系统。

直动式电磁阀受到电磁力大小限制，通常更适合小口径和小流量。先导式电磁阀可以扩大口径和流量，但部分产品依赖介质压差完成动作。

选型时不能只比较接口尺寸，还需要比较阀门的Kv值或Cv值。

4.3 对介质温度的适应性不同

气动角座阀的执行器与管道介质之间通常通过阀杆和填料结构隔开。选择合适的阀体、阀座密封和填料后，可以用于蒸汽、热水和其他高温流体。

普通电磁阀的线圈距离阀体较近，介质温度会影响线圈、隔膜、密封件和绝缘材料。虽然市场上也有专门用于蒸汽和高温介质的电磁阀，但不能使用普通水用或空气用电磁阀直接替代。

因此，高温应用必须按照具体产品的数据表确认允许介质温度，而不能仅根据“角座阀”或“电磁阀”的名称进行判断。

4.4 对颗粒和杂质的适应性不同

部分先导式电磁阀内部设有较小的先导孔。如果介质中含有铁锈、焊渣、结晶物或其他颗粒，可能造成先导孔堵塞、阀芯卡滞或关闭不严。

气动角座阀的流道通常更大、更直接，对少量颗粒或黏度较高介质的适应能力相对较强。但是，气动角座阀也不是专门的浆料阀。颗粒尺寸、浓度和硬度过高时，仍可能造成阀座磨损或阀杆卡滞。

对于含颗粒介质，建议在阀门上游安装过滤器，并根据介质情况选择适合的阀座和密封材料。

4.5 系统配置不同

电磁阀可直接接收PLC、继电器、定时器或传感器的电信号，系统结构相对简单。

气动角座阀需要配置压缩空气。需要实现电气自动控制时，通常还需要增加电磁阀、气管、接头和空气过滤减压装置。

其中：

单作用角座阀一般使用二位三通电磁阀；
双作用角座阀一般使用二位五通电磁阀；
常闭型角座阀在失去控制气源后通常依靠弹簧关闭；
常开型角座阀在失去控制气源后通常依靠弹簧打开

三通电磁阀适用于单作用执行器，五通电磁阀则可以分别向双作用执行器的两个气室供气和排气。

5.哪些工况适合选择气动角座阀？

在具体产品参数满足实际工况要求的前提下，气动角座阀通常更适合需要较高流量、较低压力损失、频繁启闭或明确失气安全位置的应用。对于蒸汽、热水及其他高温介质，还需要进一步确认阀座密封、阀杆填料、阀体材料及允许工作温度。在食品、饮料、制药、生物工程以及 CIP/SIP 等卫生级工艺中，还应同时考虑阀体材料、表面处理、连接方式和清洗要求。KST 角座阀主要应用于这类卫生级及相关流体控制场景，其他工业工况则应根据具体型号的数据表进行选型。

5.1 蒸汽和高温介质

首先，在蒸汽灭菌、蒸汽加热、工业洗涤和热水循环等系统中，气动角座阀可通过选用耐高温阀座密封、阀杆填料和执行器材料，满足相应的温度要求。因此，它常用于以下场景：

CIP和SIP清洗系统；
食品饮料
制药/生物工程
灌装/清洗设备
工艺蒸汽/热水
其他工业应用

5.2 需要频繁启闭

其次，气动执行器具有动作速度快、结构可靠且适合重复运行等特点。因此，在灌装设备、清洗设备、包装机械和自动化生产线上，气动角座阀通常更适合频繁启闭的工况。

不过，阀门实际可承受的循环次数仍取决于执行器结构、阀杆密封、阀座材料、介质温度及维护条件。

5.3 流量较大或压力损失要求较低

此外，气动角座阀通常采用倾斜式流道设计，能够使介质更加顺畅地通过阀体。因此，当系统流量较大，或者需要减少阀门产生的压力损失时，可优先考虑气动角座阀。

在实际选型时，还应进一步比较气动角座阀与电磁阀的Kv值或Cv值，而不能仅根据接口尺寸判断流量能力。

5.4 已经具备压缩空气系统

如果工厂已经配置了空压机、储气罐、过滤器和气源管路，那么气动角座阀可以更方便地接入现有气动控制系统，同时也有利于实现集中控制和自动化运行。

5.5 需要断气安全位置

最后，在蒸汽、化工及设备安全联锁系统中，阀门在失去气源后的状态尤为重要。此时，可根据工艺安全要求选择不同的执行方式：

需要断气后自动关闭时，选择常闭型单作用角座阀；
需要断气后自动打开时，选择常开型单作用角座阀；
需要通过气压分别控制开启和关闭时，选择双作用角座阀

因此，对于需要明确故障安全位置的系统，应在选型前确认断气后阀门是保持开启还是关闭，以避免影响设备和工艺安全。

6. 哪些工况适合选择电磁阀？

电磁阀通常具有结构紧凑、安装方便和电气控制简单等特点。直动式电磁阀多用于小口径、小流量、低压或零压差启动的场合；先导式和强制先导式电磁阀则可以覆盖更大的流量和口径范围，但需要根据产品结构确认最低工作压差、介质温度和流量能力。

因此，是否选择电磁阀不能只根据管道口径判断，还应综合确认介质、压力、压差、温度、Kv/Cv 值、电源条件和安装空间。以下几种应用场景可优先考虑电磁阀。

6.1 小口径和小流量管路

首先，对于仪表空气、小型供水、设备冷却、喷淋、加药和排水等应用，电磁阀具有体积小、安装方便和控制简单等优势，因此更适合小口径和小流量管路。

6.2 介质比较洁净

其次，洁净空气、过滤水、低黏度液体和洁净气体通常更适合使用电磁阀。不过，如果介质中含有颗粒或杂质，可能会造成阀芯卡滞或先导孔堵塞。因此，应考虑在阀门上游安装过滤器，或者选择流道更大的阀门结构。

6.3 没有压缩空气系统

此外，如果现场只有电源和控制信号，没有空压机及气源管路，那么直接使用电磁阀通常更加方便，也无需额外建立完整的气动控制系统。

6.4 安装空间有限

由于电磁阀整体结构较为紧凑，因此特别适合安装在小型设备、控制柜、紧凑型管路以及其他空间受限的位置。

6.5 预算有限的简单开关控制

最后，对于口径较小、动作频率一般、介质温度不高且只需简单开关控制的应用，电磁阀的初期采购和安装成本通常较低。因此，在满足压力、温度和介质要求的前提下，电磁阀是一种经济且便捷的选择。

7. 如何选择气动角座阀或电磁阀？

在选择气动角座阀或电磁阀时，不能只关注管径或采购价格，还应综合考虑介质、压力、温度、流量、现场能源条件、安全要求、材料以及连接方式。具体可以从以下几个方面进行判断。

7.1 确认介质类型

首先，需要明确管道中输送的介质类型，常见介质包括：

水；
蒸汽；
空气或其他气体；
油品；
食品饮料；
酸碱或其他化学介质；
含颗粒或高黏度液体

不同介质对阀体、阀芯、阀座和密封材料的要求不同。因此，选型时不能只根据管径判断，还应进一步确认介质的腐蚀性、黏度、洁净度以及是否含有颗粒。

7.2 确认压力和压差

其次，还需要确认系统的压力条件，主要包括：

最大进口压力；
出口压力；
最大工作压差；
最小工作压差；
阀门关闭时的压差；
是否存在真空或背压

尤其是先导式电磁阀，通常需要一定的最低工作压差才能正常开启。因此，必须确认系统是否能够满足产品要求。对于零压差、低压或压力波动较大的系统，可以考虑直动式或强制先导式电磁阀，也可以采用由外部气源驱动的气动角座阀。

7.3 确认温度

除了压力之外，温度也是影响阀门选型的重要因素。通常需要分别确认：

介质的最高和最低温度；环境温度；清洗或灭菌温度；阀门是否长期处于高温状态。

对于高温蒸汽工况，不能只关注电磁阀线圈的耐温等级，还应同时检查阀座、隔膜、阀杆填料、密封件及执行器材料是否满足使用要求。

7.4 计算所需流量

接口尺寸相同，并不代表阀门的实际流量能力相同。因此，应根据系统流量、压差、介质密度和黏度，计算所需的Kv值或Cv值。

当系统流量较大时，应重点比较以下参数：阀门实际通径；Kv值或Cv值；阀门全开时的压力损失；阀门启闭时间；管道流速。

通过综合比较这些参数，可以避免因阀门流量不足而造成系统压降过大、输送效率下降或设备运行不稳定。

7.5 确认现场能源条件

接下来，还应根据现场能源条件选择合适的阀门。如果现场已经具备稳定的压缩空气系统，气动角座阀通常更适合频繁启闭及较严苛的工业工况。

相反，如果现场没有压缩空气，只有电源和简单的电气控制信号，那么直接使用电磁阀通常更加方便，也可以减少空压机、气管和气源处理设备的配置。

7.6 确认安全位置

在蒸汽、化工和设备安全联锁系统中，还需要重点考虑断电或断气后阀门应处于何种状态。可根据具体工艺要求选择相应配置：

安全要求	推荐配置
故障时必须关闭介质	常闭型单作用气动角座阀或常闭电磁阀
故障时必须保持介质流通	常开型单作用气动角座阀或常开电磁阀
开启和关闭均需要较大驱动力	双作用气动角座阀
需要PLC远程控制单作用角座阀	二位三通电磁阀
需要PLC控制双作用角座阀	二位五通电磁阀

因此，在选型前应先确认故障状态下，阀门是需要自动关闭、自动打开，还是通过双向供气完成开启和关闭。

7.7 确认材料和连接方式

最后，还需要根据介质特性、温度、压力及安装要求，选择合适的阀体材料、密封材料和连接方式。

常见阀体材料包括：不锈钢304；不锈钢316；不锈钢316L；黄铜；塑料；碳钢

常见密封材料包括：EPDM；PTFE；FKM；NBR；PEEK或其他耐高温材料。

常见连接方式包括：螺纹；法兰；焊接；卡箍。

此外，对于食品、饮料、制药和生物工程系统，还应进一步考虑卫生级结构、阀体表面粗糙度、材料证明，以及是否满足CIP清洗或SIP灭菌要求。

7.8 根据实际工况进行选型

在完成以上参数确认后，还可以根据具体应用场景进行初步判断：

实际工况	更推荐的阀门
小口径洁净水控制	电磁阀
小流量空气或气体控制	电磁阀
简单加药或定量供液	电磁阀
现场没有压缩空气系统	电磁阀
安装空间非常有限	电磁阀
蒸汽或高温热水	气动角座阀
频繁启闭的自动化设备	气动角座阀
流量较大且要求较低压力损失	气动角座阀
介质含少量颗粒或黏度较高	优先评估气动角座阀
工厂已经具备稳定气源	气动角座阀
需要断气后自动复位	单作用气动角座阀
需要PLC控制气动角座阀	气动角座阀配套电磁阀

需要注意的是，这张表只能用于初步判断。最终选型仍应以具体产品的数据表为依据，并综合确认压力、温度、压差、流量、材料、控制方式和安装条件。只有在各项参数均满足实际工况要求的情况下，才能确保阀门长期稳定运行。

8.向 KST 咨询角座阀或电磁阀时，需要提供哪些参数？

气动角座阀和电磁阀的选型不能只根据管径或阀门类型判断。为了更准确地确认阀体、密封材料、执行方式和控制附件，建议在询价或技术确认时提供以下工况信息。

选型参数	建议客户提供的信息
介质	水、蒸汽、空气、食品饮料、CIP清洗液或其他介质
温度	正常温度、最高温度、清洗或SIP温度
压力	进口压力、出口压力、最大工作压差
流量	所需流量、Kv/Cv或允许压力损失
规格	口径、阀体材料、连接方式
现场条件	压缩空气压力、电源电压、安装空间
安全要求	断气或断电后需要关闭、打开或其他状态
卫生要求	CIP/SIP、表面处理、材料及密封要求

KST 角座阀主要面向食品、饮料、制药、生物工程、CIP/SIP 及相关卫生级流体控制应用。对于普通工业工况，建议根据具体型号的数据表进一步确认介质兼容性、压力、温度、流量、口径和连接方式。如果您不确定应该选择气动角座阀还是电磁阀，可以向 KST 提供介质、温度、压力、流量、口径、连接方式、现场气源和控制要求。我们可以根据这些工况参数进一步确认适合的阀门结构、密封材料和控制配置。

9. 常见选型误区

误区一：所有电磁阀都不能控制蒸汽

并不是所有电磁阀都不能用于蒸汽。市场上存在专门设计的蒸汽电磁阀，但其线圈绝缘、阀体、密封和温度等级必须满足蒸汽工况。

普通水用电磁阀不能直接用于高温蒸汽。

误区二：气动角座阀不需要电磁阀

气动角座阀可以使用手动气控阀或纯气动信号控制，因此并非必须安装电磁阀。

但是，在PLC、传感器或远程自动化控制系统中，通常需要通过电磁阀将电信号转换为气动信号。

误区三：接口尺寸相同，流量就相同

阀门的实际流量还受到内部通径、流道结构、阀芯形式以及Kv或Cv值影响。两个接口尺寸相同的阀门，实际流量可能存在明显差异。

误区四：先导式电磁阀在任何压力下都能开启

部分先导式电磁阀需要最低工作压差。系统压力过低、进出口压差不足或介质流向错误时，可能无法正常开启。

误区五：气动阀只要有气源就能正常工作

压缩空气中含有大量水分、油污或颗粒时，可能造成执行器密封损坏、低温冻结、气路堵塞和动作不稳定。

气动角座阀应使用经过过滤和适当调压的压缩空气。

10.FAQ

1. 气动角座阀可以完全替代电磁阀吗？

不一定。对于蒸汽、频繁启闭和较大流量工况，气动角座阀可以替代直接控制介质的电磁阀。但是，气动角座阀在自动化系统中通常仍需要一个小型电磁阀控制执行器气源。

2. 气动角座阀必须配电磁阀吗？

不是必须。如果使用手动气控阀或纯气动控制信号，可以不安装电磁阀。但需要PLC、继电器、传感器或远程电气控制时，通常需要配置电磁阀。

3. 蒸汽管路应该选择气动角座阀还是电磁阀？

对于频繁启闭、流量较大或长期运行的蒸汽系统，通常优先考虑气动角座阀。小口径、动作频率较低的蒸汽管路也可以使用专用蒸汽电磁阀，但必须确认介质温度、压力、密封材料和线圈温度等级。

4. 单作用角座阀应该配三通还是五通电磁阀？

单作用气动角座阀通常配二位三通电磁阀。电磁阀需要完成供气、保压和排气功能，使执行器能够在气压和弹簧作用之间切换。

双作用气动角座阀通常配二位五通电磁阀，以分别控制执行器两个气室。

5. 气动角座阀比电磁阀的动作速度更快吗？

不一定。两种阀门都可以实现快速动作。实际启闭速度取决于阀门口径、执行器尺寸、控制气压、电磁阀流量、气管长度、介质压力以及内部结构。

选型时应查看具体产品的开启时间和关闭时间，而不能只根据阀门类型判断。
