引言
在工业自动化系统中，电磁阀和电动阀都可以通过电信号控制流体，但两者的驱动方式和适用场景并不相同。电磁阀和电动阀最根本的区别在于驱动方式。电磁阀利用电磁线圈直接驱动阀芯，或通过先导机构控制主阀；而电动阀主要通过电机和传动机构驱动阀门开启、关闭或调整开度。普通开关型电磁阀通常用于快速通断或流路切换，而电动阀既可以实现开关控制，也可以通过调节型电动执行器实现阀门开度控制。需要注意的是，部分比例电磁阀同样具备调节能力。那么，实际工程中应该如何选择？本文主要比较普通开关型介质电磁阀与电机驱动阀门，从工作原理、控制功能、工作压差、断电状态和实际应用等方面，帮助您了解两者的区别。
快速答案：电磁阀和电动阀有什么区别？
电磁阀和电动阀虽然都可以通过电信号实现自动控制，但两者在驱动方式、阀门结构、工作压差及控制功能方面存在明显区别。
普通开关型电磁阀常用于快速通断和流路切换，而电动阀可以根据执行器配置，实现开关控制、开度调节及阀位反馈。部分比例电磁阀也可以用于特定的调节任务。
因此，实际选型时，不能只看响应速度或是否支持PLC，而应综合考虑介质、流量、工作压差、控制方式以及失电后的预期状态。
关键词：电磁阀与电动阀的区别, 电磁阀, 电动阀, 电动执行阀, 阀位反馈
1. 电磁阀与电动阀的驱动原理有什么不同？
虽然电磁阀和电动阀都可以接收电气控制信号，但它们将电信号转化为机械动作的方式不同。
1.1 电磁阀的工作原理
电磁阀是一种利用电磁力控制流体通断或流路切换的自动控制阀门。
当电磁线圈接收到电信号时，会产生磁场，使内部阀芯或先导机构动作，从而改变流体的流通状态。
根据结构不同，常见的电磁阀可以分为直动式、先导式等类型。
- 直动式电磁阀：通过电磁力直接驱动阀芯动作，部分型号适用于零压差工况。

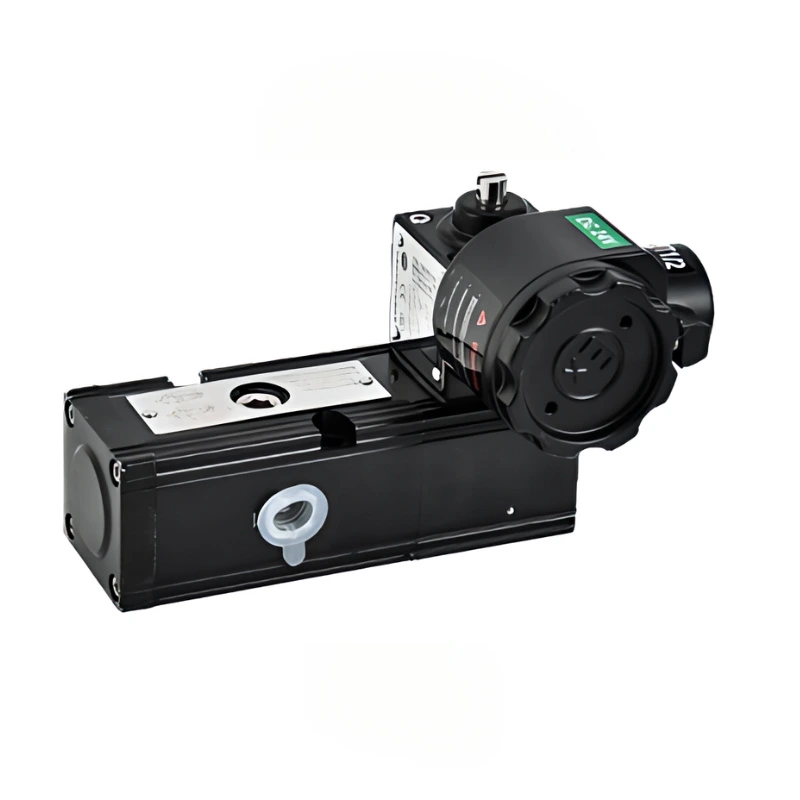

- 先导式电磁阀：利用电磁控制与介质压差配合驱动主阀，部分型号需要满足最低工作压差。
- 比例电磁阀：可以配合专用控制器实现一定范围内的比例调节，并不局限于简单的全开或全关。
对于普通开关型电磁阀来说，通常只需控制线圈通电或断电，就可以使阀门按照其结构设计执行相应动作。
因此，电磁阀常用于自动供水、设备流路切换以及需要快速启闭的控制系统。

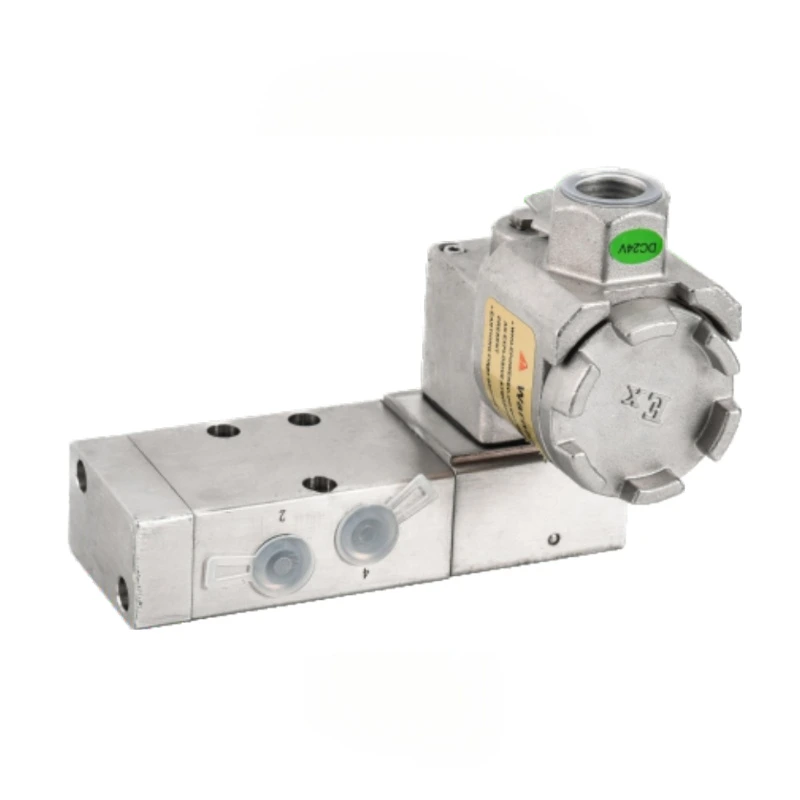

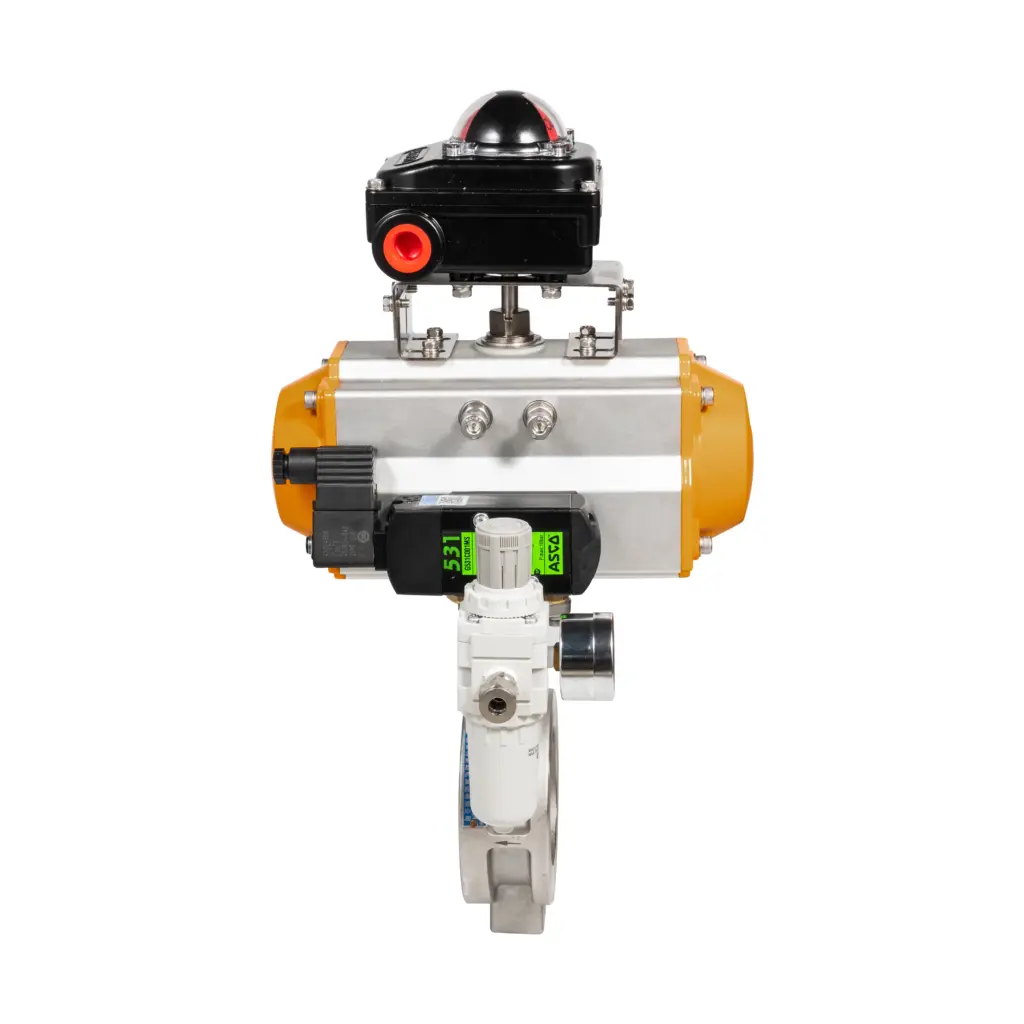

需要注意：用于控制气动执行器供气和排气的三通或五通电磁阀，通常属于气动控制回路元件。它与直接安装在工艺介质管道上的电动球阀或电动蝶阀承担不同任务，不能直接视为可互换产品。
1.2 电动阀的工作原理
电动阀是通过电动执行器驱动阀门运行的自动控制阀门。
与电磁阀不同，电动阀主要依靠电机和内部传动机构带动阀杆运动，从而改变阀门的开启状态或开度。
常见的电动阀包括：

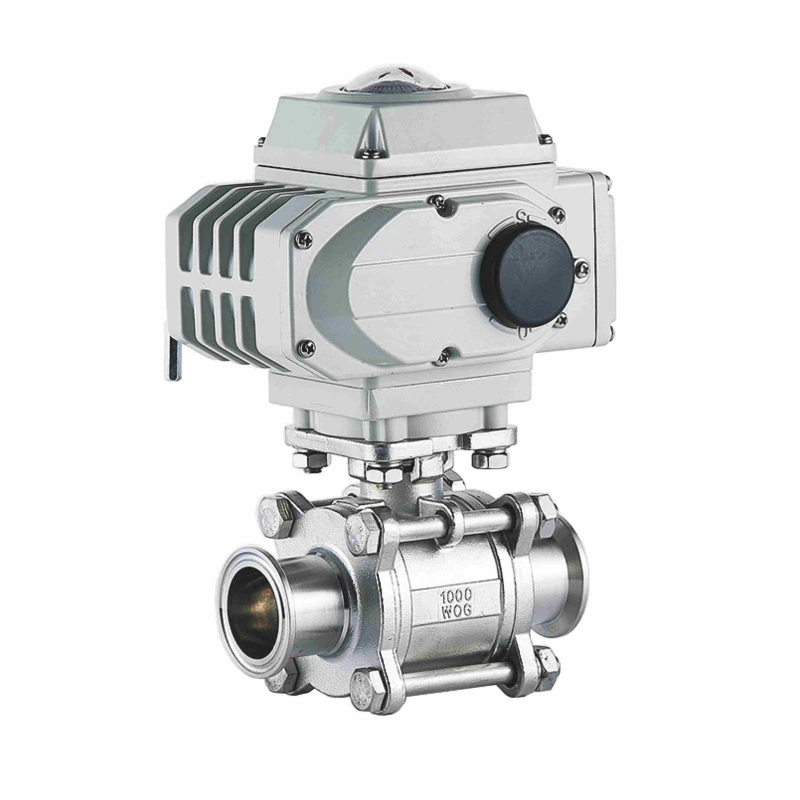

- 电动球阀

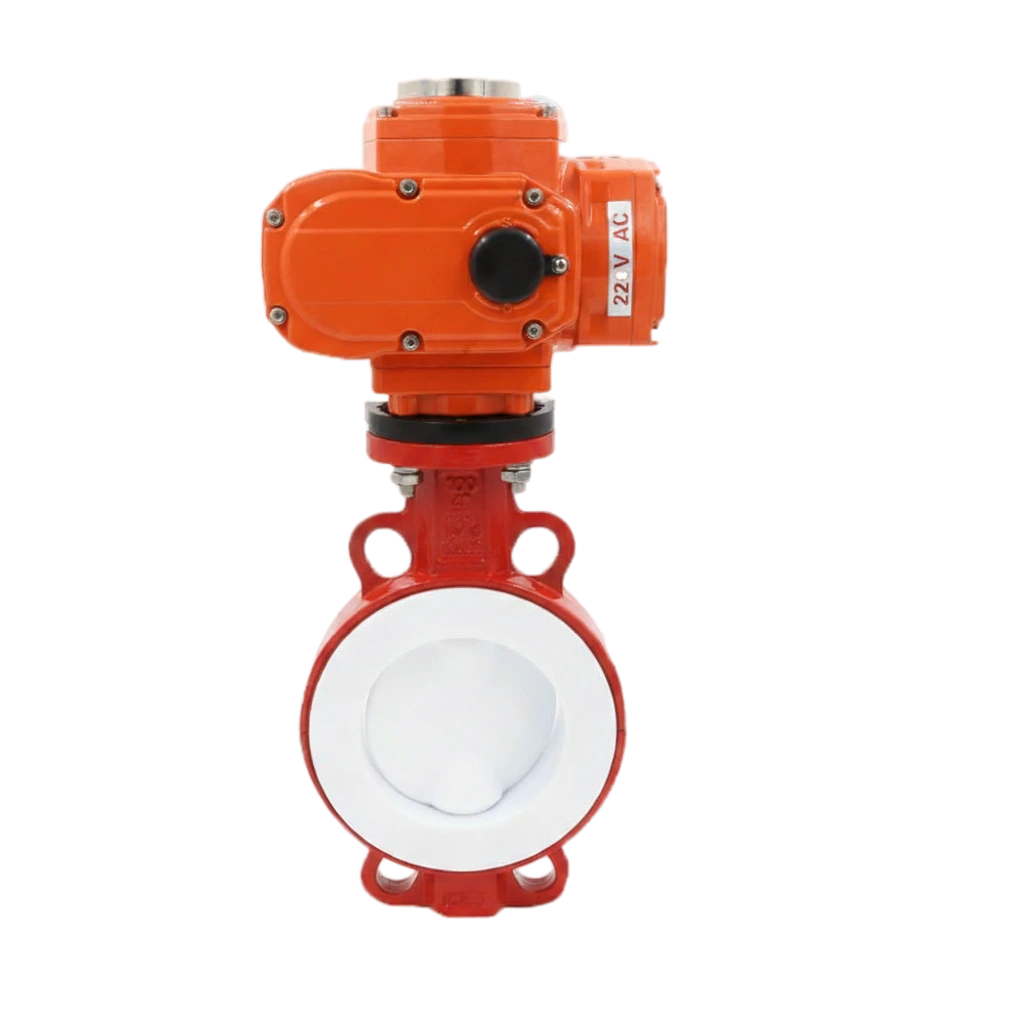

- 电动蝶阀

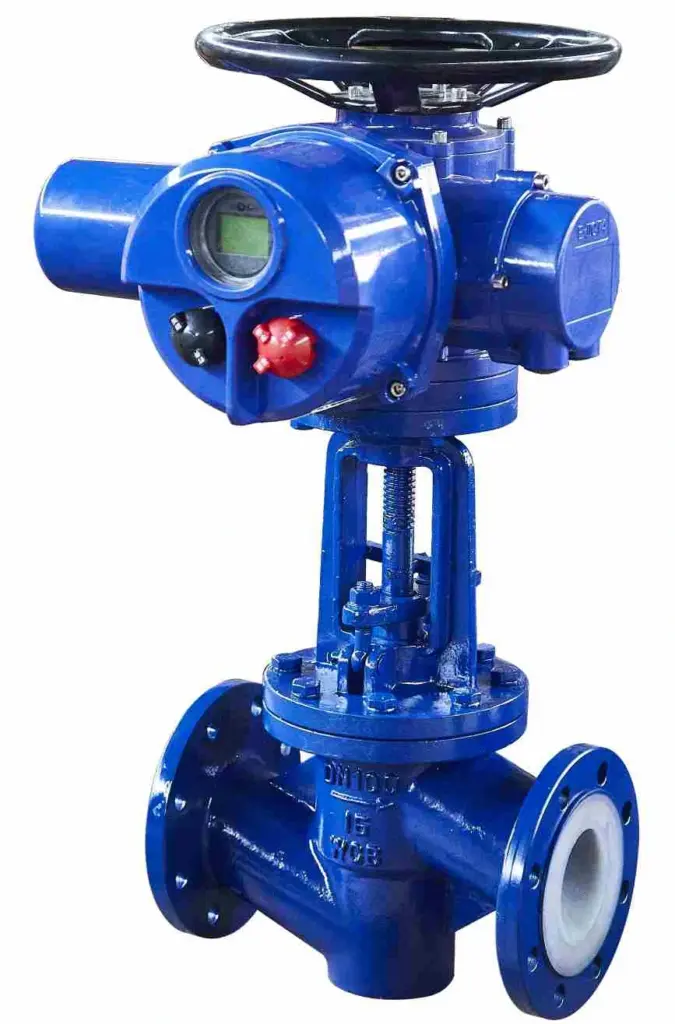

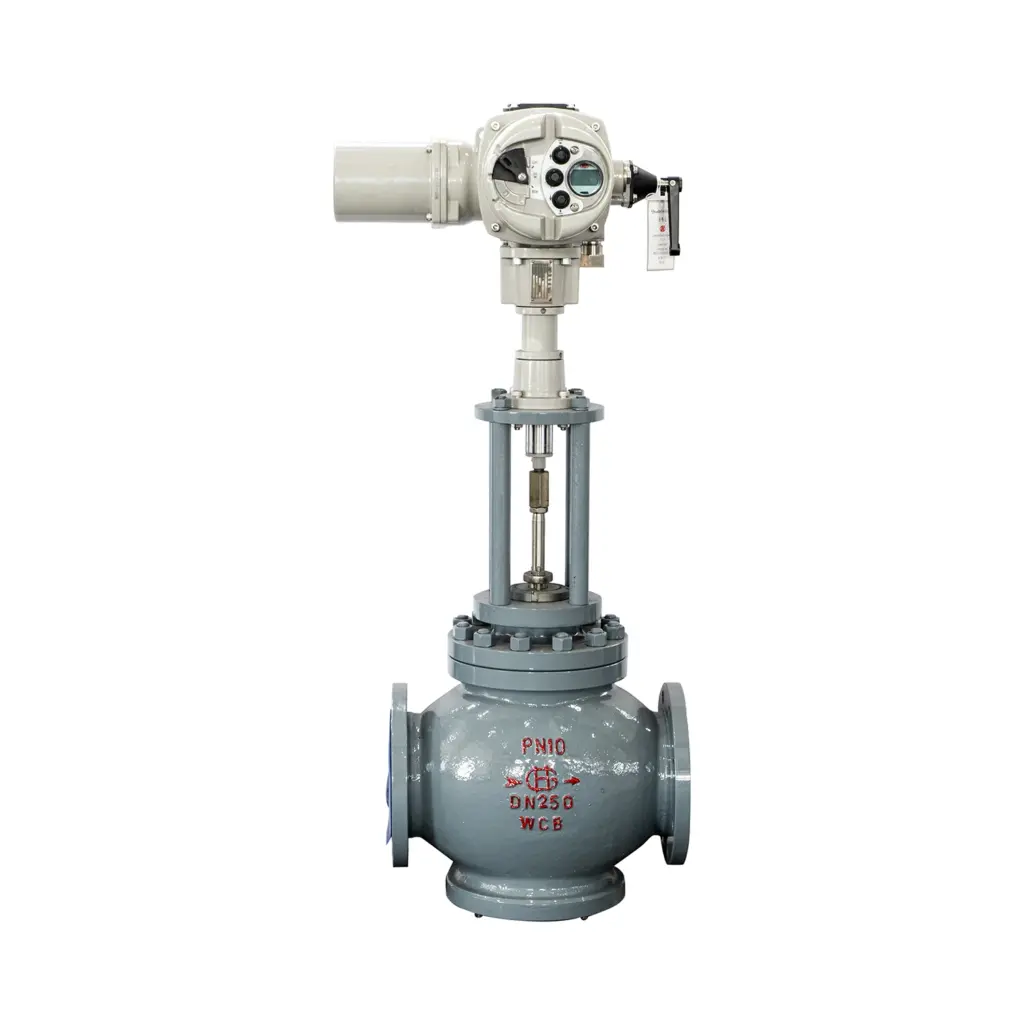

- 电动调节阀
例如，当控制系统向电动球阀发送开启指令时，电动执行器会带动球体旋转，使阀门逐渐打开。
如果采用调节型电动执行器，并搭配适合调节的阀门，还可以根据控制信号将阀门运行至指定位置。
不过，并非所有电动阀都具备连续调节功能。实际使用时，需要根据执行器类型、阀门结构和控制要求选择合适的产品。
2. 电磁阀与电动阀有哪些主要区别？
了解工作原理后，我们再从实际工程选型的角度比较两种阀门。
2.1 电磁阀与电动阀对比表
| 对比项目 | 普通开关型电磁阀 | 电动阀 |
|---|---|---|
| 驱动方式 | 电磁线圈直接或通过先导机构控制阀芯 | 电机通过传动机构驱动阀杆 |
| 控制功能 | 主要用于通断或流路切换 | 开关控制或开度调节，取决于配置 |
| 响应速度 | 许多型号动作较快 | 通常需要相对较长的运行时间 |
| 工作压差 | 部分先导式型号有最低压差要求 | 需核对阀门压差限制和执行器扭矩 |
| 控制与反馈 | 普通型号以开关控制为主，反馈按型号配置 | 可配置开关控制、模拟量调节及阀位反馈 |
| 失电状态 | 根据常开、常闭或保持式等结构确定 | 取决于执行器及安全动作配置 |
| 能耗特点 | 与线圈功率、工作制及保持方式有关 | 与电机运行、待机及控制模块功耗有关 |
以上为一般性对比，具体性能仍应以产品技术参数为准。
2.2 驱动方式与响应速度不同
首先，两者最直接的区别是驱动方式。
电磁阀利用电磁力控制阀芯或先导机构，许多普通开关型电磁阀可以在较短时间内完成动作，部分型号能够达到毫秒级响应。
电动阀则需要通过电机和传动机构驱动阀杆，因此通常需要相对较长的运行时间。
不过，动作时间并不是判断阀门性能好坏的唯一标准。
例如，在需要快速切换的自动化设备中，电磁阀可能更合适；而在需要驱动工业球阀、蝶阀或控制中间开度的管道系统中，电动阀可能更符合要求。
具体动作速度仍应根据产品型号、行程和工作负载确定。
2.3 控制功能与阀位反馈不同
在控制功能方面，普通开关型电磁阀通常通过通电或断电完成流路切换。
相比之下，电动阀可以根据执行器配置，提供不同的控制功能。
例如：
- 开关型电动阀：主要用于全开或全关控制。
- 调节型电动阀：可以根据输入信号改变阀门目标开度。
- 配有反馈模块的电动阀：可以向控制系统提供阀位或状态信息。
对于按正向线性阀位关系配置的调节型电动执行器，4–20mA控制信号可以对应0%–100%的目标阀位。
例如，12mA可以对应50%的目标阀位。
但需要注意，50%的阀门开度并不代表50%的实际流量。实际流量还受到阀门流量特性、系统压差等因素影响。
此外，并非所有电动执行器都默认支持连续阀位反馈，是否需要4–20mA反馈、开关限位反馈或故障报警，都应在选型时确认。
关于4–20mA信号的详细工作原理，可以参考KST技术文章：
Why Do Electric Actuators Use 4–20mA Signals Instead of 0–20mA?
2.4 工作压差与流量要求不同
除了控制功能，工作压差也是选择电磁阀或电动阀时容易忽略的因素。
对于电磁阀，不同结构对压差的要求并不相同。
例如，部分先导式电磁阀需要依靠介质压差帮助主阀动作。如果系统压差低于产品规定的最低值，阀门可能无法正常工作。
但这并不代表所有电磁阀都需要最低工作压差。部分直动式电磁阀可以用于零压差工况。
而电动阀同样受到工作压差限制。
随着压差变化，阀门所需的开启或关闭扭矩可能发生变化。因此，选择电动执行器时，需要结合阀门结构、工作压差及所需输出扭矩进行匹配。
此外，无论使用哪种阀门，都应确认：
- 介质类型及工作温度
- 最低与最大工作压差
- 管道口径及连接方式
- 所需流量或Cv/Kv值
因此，不能简单认为电动阀不受压差限制，也不能将某一种电磁阀的工作条件应用于所有型号。
2.5 断电后的阀门状态不同
在工业自动化系统中，除了正常启闭，供电中断后的阀门状态同样重要。
电磁阀断电后会怎样？
这取决于电磁阀的具体结构。
例如，部分常闭型电磁阀在失电后会回到关闭状态，而常开型电磁阀可能回到开启状态。保持式或其他特殊设计的动作方式则需要单独确认。
因此，不能认为所有电磁阀在断电后都会自动关闭。
电动阀断电后会怎样？
对于普通电动执行器，如果动力电源中断，电机通常无法继续按照控制指令驱动阀门。
但这不意味着所有电动阀都会自动保持当前位置，也不意味着它们能够自行运行到全开或全关位置。
如果系统要求断电后进入指定安全位置，就需要确认是否配置相应的复位、储能或备用供电方案。
另外，动力电源中断和控制信号丢失是两种不同情况。
当动力电源正常、控制信号丢失时，部分调节型电动执行器可以根据预先设置执行指定动作；但发生动力电源中断时，是否还能完成安全动作，则取决于实际硬件配置。
对于石油化工、天然气等具有特殊安全要求的应用，必须提前确认这两种异常情况下的阀门状态。
2.6 功耗与运行方式不同
电磁阀和电动阀在能耗方面也存在差异，但不能简单判断哪一种一定更节能。
普通电磁阀的功耗与线圈额定功率、通电工作制及控制方式有关。一些型号需要持续通电维持状态，而部分保持式或节能型产品采用不同的工作方式。
电动阀的能耗则与电机运行时间、待机功率和内部控制模块等因素有关。
部分电动执行器在到达目标位置后，电机可以停止运行，但这不代表整套设备完全不消耗电能。
因此，对于频繁动作或需要长期保持某一状态的系统，应结合实际动作频率、保持方式和产品功耗数据进行比较，而不是仅凭阀门类型判断。
3. 实际工况怎么选，何时不能直接替代？
了解两者的区别后，实际选型还需要结合具体工况。
电磁阀和电动阀都可以接入PLC或DCS系统，实现远程自动控制。因此，是否需要PLC联动，并不是决定选择哪种阀门的唯一条件。
真正需要考虑的是控制任务、流体参数、阀门结构以及系统的安全要求。
3.1 只需要开关控制，应该选择哪一种？
如果系统只需要控制流体的开启和关闭，两种阀门都可能满足要求。
例如，在自动补水设备中，如果管道口径、介质、温度、流量及工作压差均符合要求，普通开关型电磁阀通常是一种可考虑的方案。
而在一些工业主管道中，如果需要驱动现有球阀或蝶阀，则可以根据阀门的结构、连接尺寸和操作扭矩，选择匹配的电动执行器。
因此，即使控制目标都是开启或关闭，也不能忽略两者在安装方式、阀门结构和适用工况上的差异。
3.2 需要连续调节流量，应该如何选择？
如果系统需要根据生产要求持续调整流量，那么选择时就不能只考虑阀门是否能够开启和关闭。
例如，在水处理或工业流量控制系统中，PLC或DCS可以根据流量传感器反馈的数据，调整调节型电动阀的目标开度。
其基本控制过程如下：
流量设定值 → PLC/DCS控制器 → 调节型电动执行器 → 调节阀 → 流量变化 → 流量传感器反馈 → PLC/DCS控制器
通过不断比较设定值与实际值，控制系统可以调整阀门位置，使流量保持在要求的范围内。
不过，最终调节效果还与阀门流量特性、工作压差、执行器性能以及控制参数有关。
此外，部分比例电磁阀也可以用于特定的流量调节任务。因此，选择时应根据调节范围、精度、响应速度及介质条件进行比较，而不是认为所有电磁阀都只能开关。
3.3 电磁阀和电动阀如何连接PLC？
两种阀门都可以与PLC配合使用，但实际连接方式取决于控制功能和设备配置。
普通开关型电磁阀
PLC通常通过数字输出模块、继电器或适当的驱动接口控制电磁阀线圈通电或断电。
基本控制过程为：
PLC数字输出 → 电磁阀线圈 → 阀芯动作
实际接线时，还需要确认线圈电压、电流及电气保护要求。
电动阀
对于开关型电动阀，PLC可以通过相应的数字控制信号发出开启或关闭指令。
如果电动执行器配置了限位反馈功能，PLC还可以获取全开或全关状态。
对于调节型电动阀，则可以根据执行器配置使用4–20mA、0–10V等控制信号，调整阀门目标开度。
因此，在设计自动化系统时，建议提前确认控制信号、额定电源、驱动接口以及阀位反馈要求，确保阀门与PLC系统兼容。
3.4 电磁阀可以直接替代电动阀吗？
答案是：部分工况可以考虑重新选型替代，但通常不能直接互换。
如果系统只需要简单的开关控制，并且两种阀门都能满足流量、压差、介质和安装要求，那么可以将它们作为备选方案。
但对于以下情况，需要特别注意。
| 实际工况 | 选型建议 |
|---|---|
| 快速通断或流路切换 | 可优先评估满足工况要求的普通开关型电磁阀 |
| 现有球阀、蝶阀自动化改造 | 评估匹配的电动执行器及安装接口 |
| 连续开度调节 | 评估调节型电动阀，必要时比较比例电磁阀 |
| 零压差或低压差工况 | 核对电磁阀的最低工作压差要求 |
| 需要连续阀位反馈 | 确认相应的位置传感器或反馈模块 |
| 需要断电安全动作 | 核对阀门失电状态及安全动作配置 |
特别需要注意的是，替换阀门时不仅要确认最大允许工作压力，还需要检查最低工作压差和所需Cv/Kv值。
对于部分先导式电磁阀，如果系统压差不足，可能无法正常动作；而对于电动阀，则需要确认阀门允许压差以及执行器是否具备足够的输出扭矩。
另外，如果原有自动化系统已经配置了连续阀位反馈、故障报警或失信号动作功能，更换阀门时也必须重新确认这些功能是否能够保留。
因此，不能仅仅因为两种阀门都能接收电信号，就认为它们能够直接替代。
4. FAQ
Q1：电磁阀和电动阀哪个响应速度更快？
通常情况下，许多普通开关型电磁阀的响应速度较快，部分型号可以达到毫秒级。电动阀则需要通过电机和传动机构驱动阀门，因此动作时间通常相对较长。不过，具体速度仍取决于产品型号、行程及工作负载。
Q2：电磁阀和电动阀都可以连接PLC吗？
可以。
普通开关型电磁阀通常通过PLC数字输出及适当的驱动接口控制，而电动阀可以根据执行器配置使用数字量、模拟量或其他兼容的控制方式。因此，两者都可以用于远程自动化控制。
Q3：所有电磁阀都只能实现开关控制吗？
不是。
普通开关型电磁阀主要用于通断或流路切换，但比例电磁阀可以配合专用控制器实现一定范围内的比例调节。具体调节能力应根据产品结构及技术参数确定。
Q4：电动阀可以停在50%开度吗？
可以，但需要选择支持中间位置控制的电动执行器。例如，调节型电动执行器可以根据控制信号将阀门调整至指定位置。不过，50%的目标阀位并不代表实际流量为最大流量的50%。
Q5：电磁阀断电后一定会关闭吗？
不一定。断电后的状态取决于电磁阀的常开、常闭、保持式等具体结构，以及产品工作条件。同样，普通电动阀也不能默认具备断电自动复位功能。需要安全动作时，应根据具体型号确认相应配置。
Q6：电磁阀和电动阀哪个更节能？
没有统一答案。
电磁阀的功耗与线圈功率、通电工作制及保持方式有关；电动阀则需要考虑电机运行功率、待机功耗以及控制模块功耗。应结合阀门动作频率和实际工作时间进行比较。
Q7：可以直接把电磁阀安装在现有电动球阀的位置吗？
不能直接按相同用途互换。
首先，需要确认两种阀门是否能够满足相同的介质、流量、压差和控制要求。其次，还需要检查安装尺寸、连接方式、控制信号以及异常情况下的动作要求。如果只是希望将现有手动球阀改造成自动控制，通常更适合先评估加装匹配的电动执行器。
