气动调节阀为什么常配定位器？作用与配置要点

引言

控制系统要求阀门开到50%，阀门就一定能准确停在50%吗？实际上，阀杆摩擦、介质压力变化或执行机构负载，都可能使阀门实际开度与设定位置存在偏差。阀门定位器可以通过位置反馈和气压调节，帮助阀门更准确地到位。那么，调节阀为什么需要安装定位器？所有调节阀都必须安装吗？又该如何选择合适的阀门、执行机构和定位器？本文将介绍阀门定位器的工作原理、适用条件及配置要点，帮助你根据实际工况做出选择。

快速回答：为什么气动调节阀需要定位器？

气动调节阀常配定位器，是为了让阀门实际开度更接近控制系统要求的位置。定位器通过比较目标阀位和实际阀位，在出现偏差时调整执行机构的供气或排气，提高阀门定位精度与控制稳定性。

但并非所有调节阀都需要独立安装定位器。普通开关型阀门通常不需要；部分电动调节阀已经具备内部位置反馈和闭环控制功能，也不需要额外安装气动定位器。需要注意的是，定位器不能解决阀门严重卡滞、执行机构推力不足等机械问题。

目录

1. 定位器为什么能让调节阀准确到位？
2. 哪些调节阀需要定位器？哪些不需要？
3. 调节阀、执行机构和定位器怎么选择与配套？
4. 结论
5. 调节阀与定位器常见问题

关键词：气动调节阀，阀门定位器，工作原理，气动阀门定位器，调节阀选型

一、定位器为什么能让调节阀准确到位？

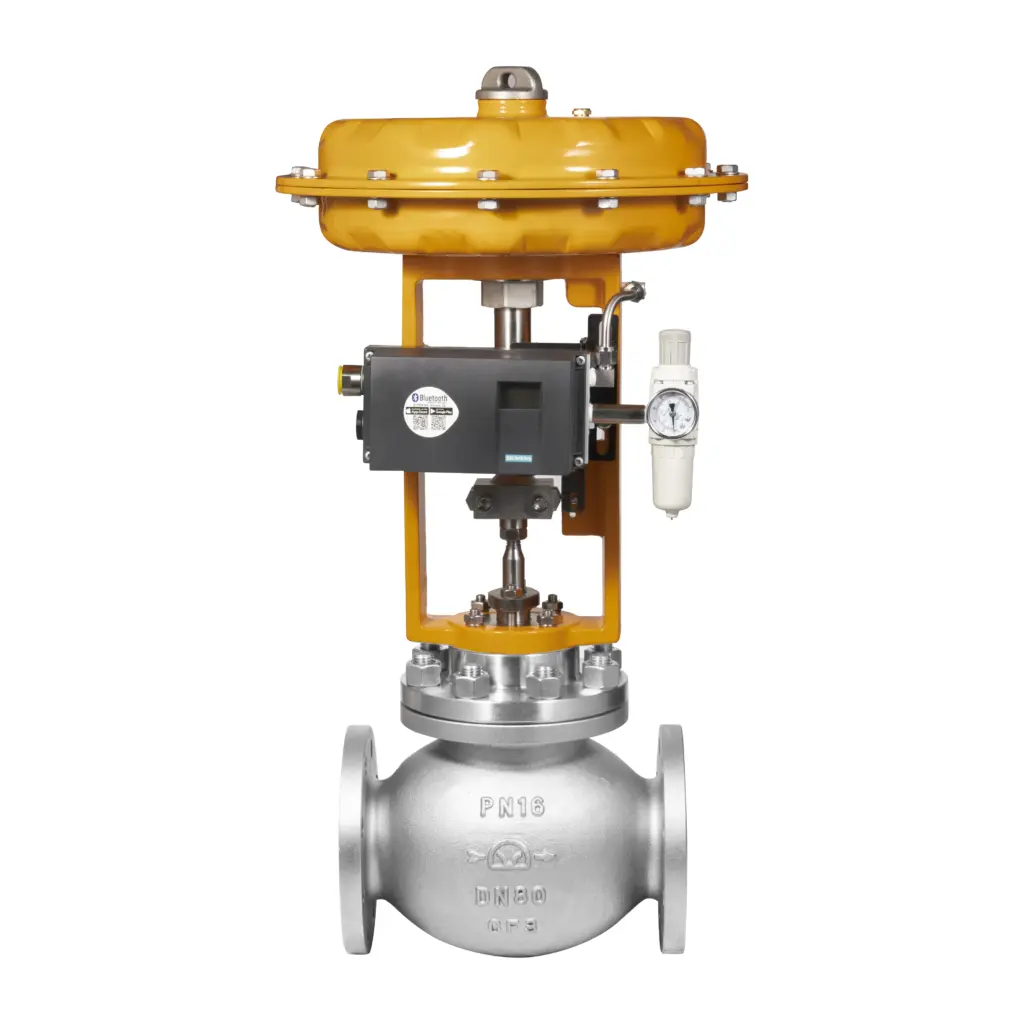

调节阀是工业自动化系统中用于调节流量，并配合控制系统实现压力、温度、液位等工艺参数控制的重要设备。

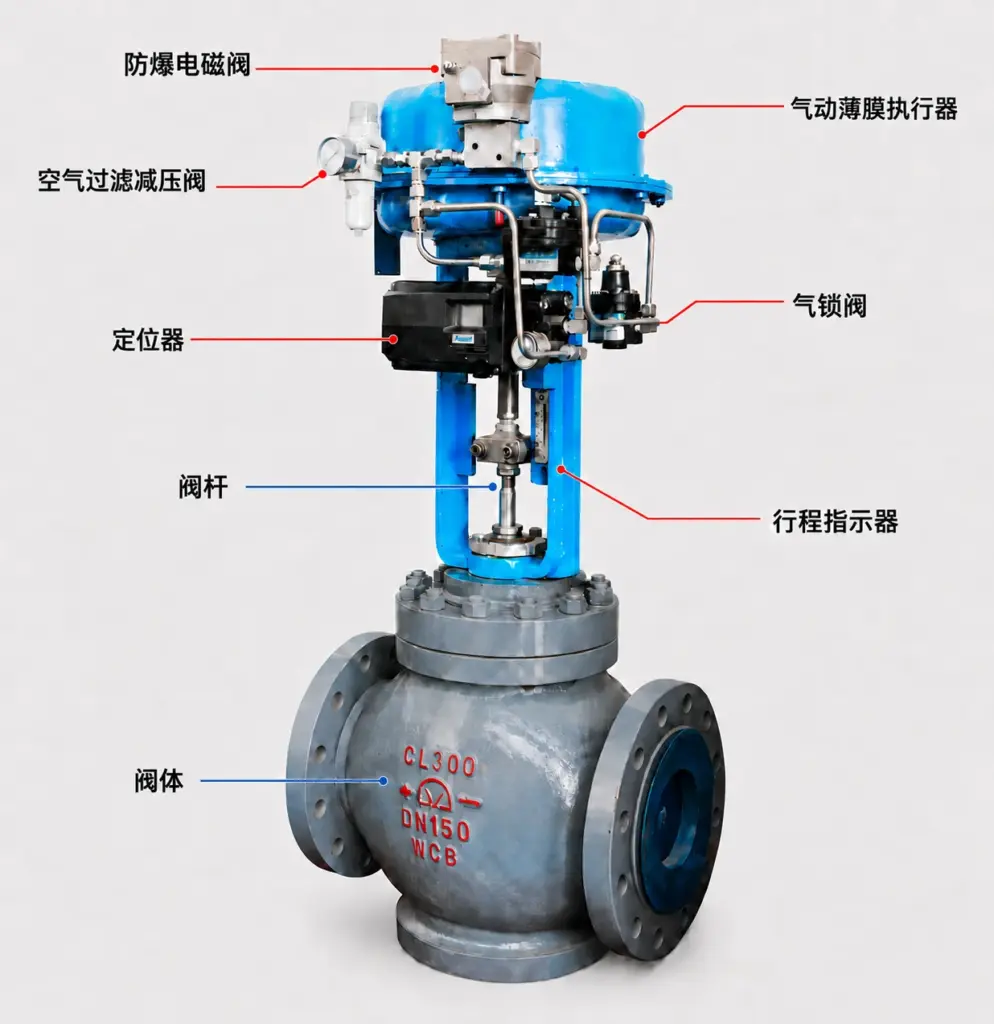

典型的气动调节阀通常由三个部分组成：

• • 阀体组件：包括阀体、阀芯、阀座等，通过改变流通面积调节介质流量。
  • 气动执行机构：利用压缩空气产生推力或扭矩，驱动阀门动作。
  • 阀门定位器：比较控制指令和实际阀位，并调整执行机构的气压，使阀门更接近目标位置。

1.1 提高阀门定位精度

在实际运行中，阀杆摩擦、填料阻力以及介质压力变化，都可能影响调节阀的实际开度。

例如，控制系统要求阀门开到50%，但由于摩擦或负载变化，阀门实际没有到达目标位置。

此时，定位器会根据阀位反馈，调整执行机构的供气或排气，使阀门继续动作，尽可能接近50%的目标开度。

简单来说，定位器不只是接收控制指令，还会检查阀门是否到位，并根据偏差继续调整。

1.2 改善阀门响应性能

工业系统中的流量、压力和温度可能不断变化，调节阀需要及时响应控制信号。合理配置定位器，可以改善部分气动执行机构的动态响应，并减少负载变化对阀位的影响。不过，定位器并不是安装后就一定能让阀门动作更快。若参数设置或调试不合理，也可能造成阀门振荡、动作不稳定等问题。

1.3 减少摩擦和负载变化的影响

调节阀长期运行时，阀杆填料和机械组件可能产生摩擦阻力，造成动作迟滞。定位器可以通过调整执行机构的气压，帮助克服一定范围内的摩擦阻力和负载变化，使阀门动作更加稳定。但如果阀门已经严重卡滞，或者执行机构的推力、扭矩不足，仍需要检查机械结构或重新选型，不能只依靠定位器解决。

1.4 适应工业自动化控制

在PLC或DCS控制系统中，电气阀门定位器通常可以接收4–20mA等控制信号，并根据指令调节阀门位置。部分智能定位器还支持参数设置、阀位反馈、通信和故障诊断等功能，具体取决于产品型号及配置。因此，对于需要连续、精确调节的气动调节阀，定位器通常是重要的控制附件。

二、哪些调节阀需要定位器？哪些不需要？

并非所有调节阀都必须安装定位器。是否需要配置，主要取决于控制要求、执行机构类型和实际工况。

2.1 通常建议配置定位器的情况

对于气动调节阀，以下情况通常值得考虑配置定位器：

• 需要连续调整开度，并准确停在目标位置。
• 阀门受到较大的介质压力变化或外部负载影响。
• 对阀位精度、重复定位能力和控制稳定性要求较高。
• 阀门动作频繁，需要改善位置控制响应。
• 需要定位器提供的特定通信、状态监测或诊断功能

例如，在需要稳定控制流量的工业管道中，定位器能够帮助气动调节阀更准确地执行控制指令。

2.2 哪些情况不一定需要定位器？

普通开关型阀门

如果阀门只需要执行全开或全关操作，一般可以采用电磁阀等附件控制气动执行机构，不一定需要独立定位器。

仅需要远程控制的阀门

通过PLC或DCS进行远程控制，并不意味着必须安装定位器。如果只需要远程开关阀门，可根据控制方式配置相应附件。

仅需要查看阀门位置的场合

如果只是想知道阀门当前开度或开关状态，可以根据需求选择限位开关、位置变送器等反馈装置，不一定需要定位器。

部分电动调节阀

许多调节型电动执行机构已经集成位置检测和闭环控制功能，通常不需要额外安装独立的气动阀门定位器。

因此，是否需要定位器，关键不是有没有PLC或阀位反馈需求，而是是否需要它实现闭环阀位控制及其他相关功能。

三、调节阀、执行机构和定位器怎么选择与配套？

选择调节阀时，不能只看阀门口径或定位器的精度，还需要确认阀门、执行机构和定位器是否适合实际工况。

3.1 调节阀选型需要考虑哪些参数？

需要注意的是，调节阀不能简单按照管道口径选择。

如果阀门尺寸过大，可能长期运行在较小开度下，影响调节稳定性；如果尺寸过小，则可能无法满足最大流量要求。

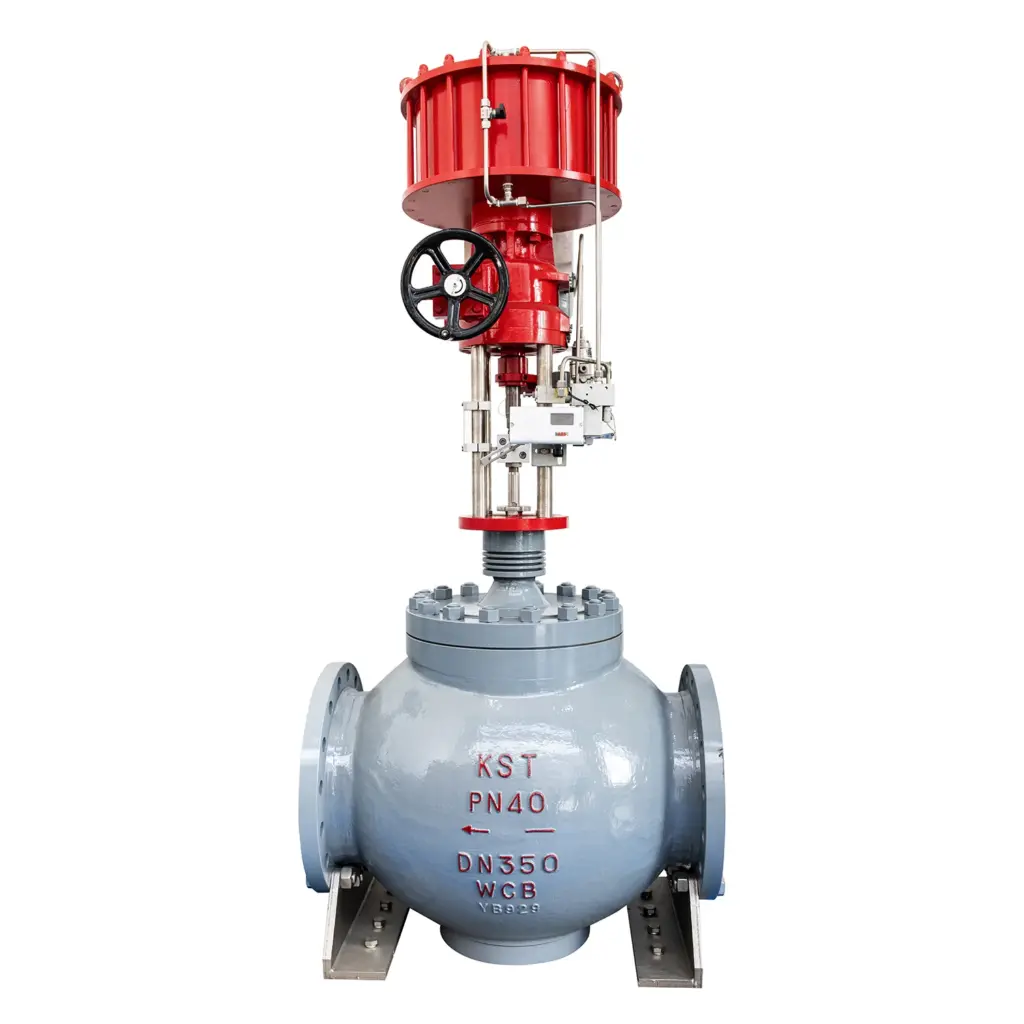

常见调节阀包括直行程调节阀、V型调节球阀和调节蝶阀等。其中，直行程调节阀还可以采用单座、套筒等不同结构设计。这些名称并不完全互斥，具体应根据产品结构及实际工况判断。

此外，阀门材质、流量特性和阀内件设计也需要与介质及控制需求匹配，不能只根据价格决定型号。

3.2 如何选择合适的执行机构？

执行机构负责驱动阀门动作，是调节阀的重要组成部分。

常见类型包括：

气动执行机构

利用压缩空气产生推力或扭矩，适用于具有稳定气源的工业自动化系统。对于需要连续控制的应用，通常可以配套阀门定位器。

电动执行机构

通过电机和传动机构控制阀门开度，适用于电气自动化系统，以及部分没有压缩空气供应的场合。选择执行机构时，需要确认其输出推力或扭矩是否足够，同时考虑阀门运动方式、响应速度、控制信号以及故障安全要求。

3.3 定位器怎么和执行机构配套？

选择阀门定位器，不只是看定位精度高不高，还要确认它能否与现有执行机构正确匹配。

常见定位器包括：

• 气动阀门定位器：接收气动控制信号，适用于相应的气动控制系统。

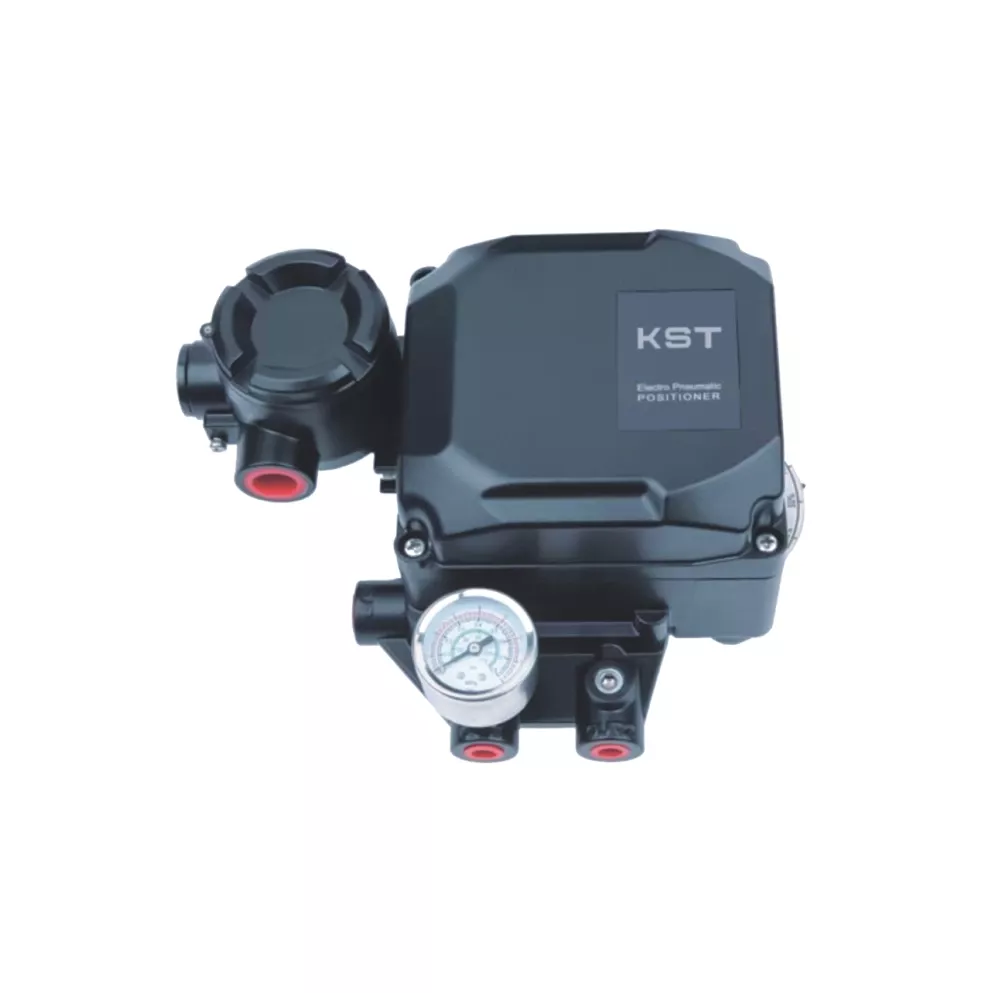

• 电气阀门定位器：接收4–20mA等电信号，将控制指令转换为对执行机构的气压调节。

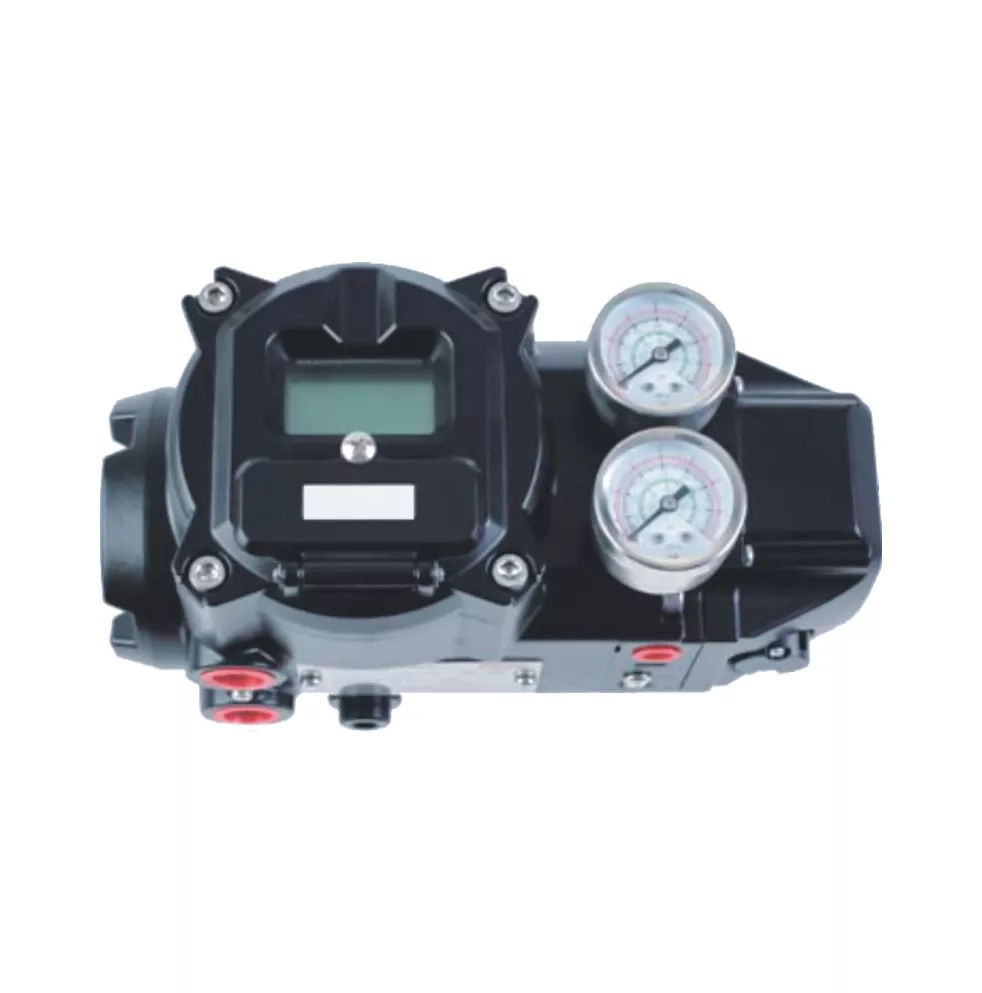

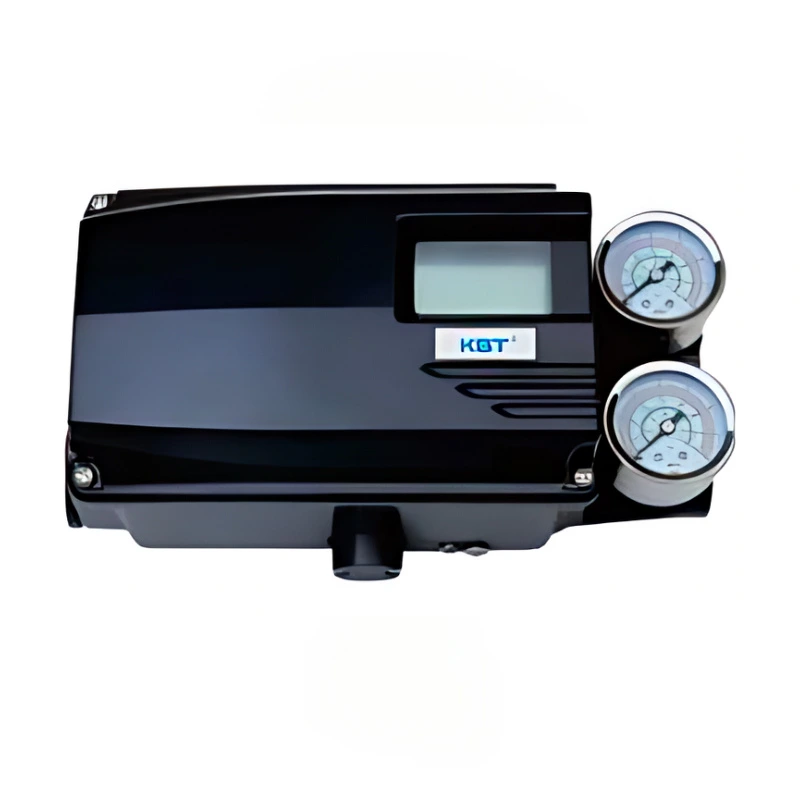

• 智能阀门定位器：部分型号具有自动整定、通信、状态监测和故障诊断等功能。

需要注意的是，智能定位器和电气定位器并非完全独立的类别，部分智能定位器本身就是电气式定位器。

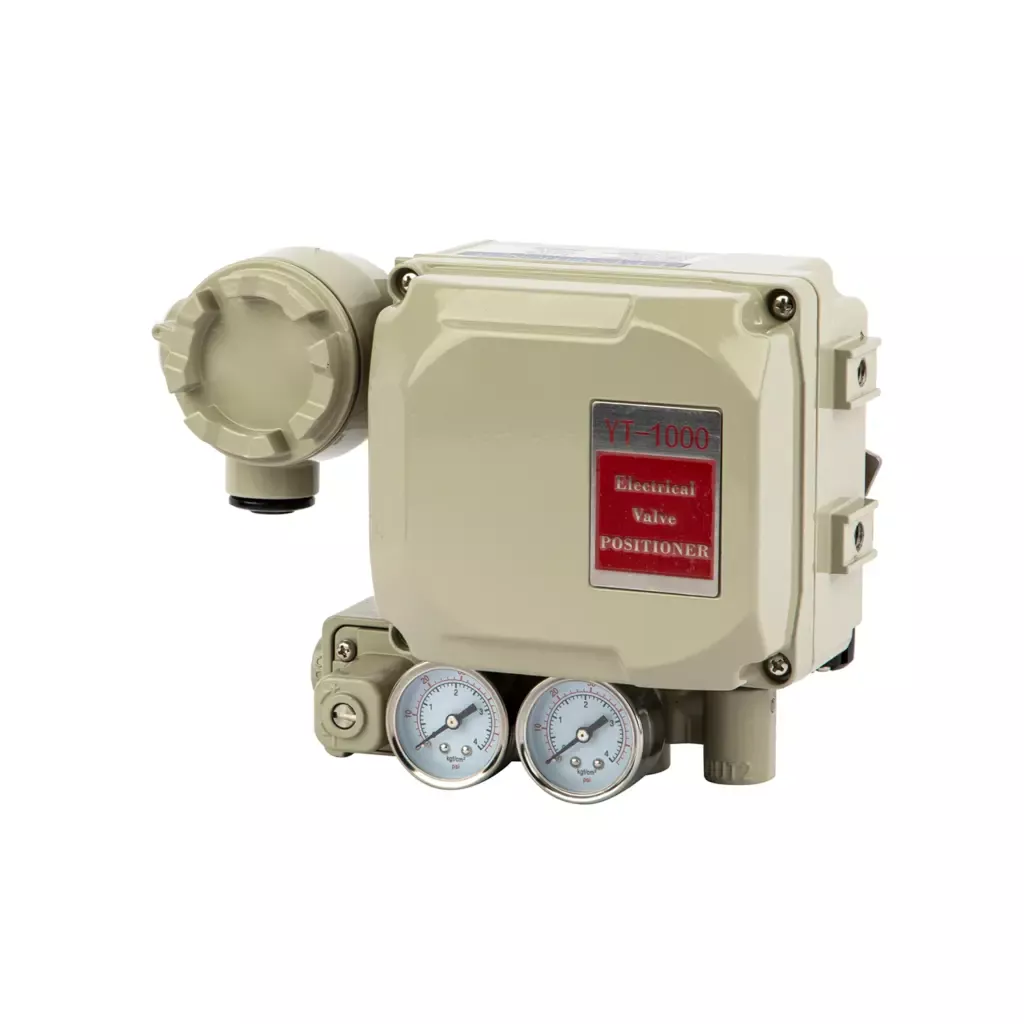

配图建议：如果使用YT-1000定位器图片，应放在“电气阀门定位器”说明下方，不应将其标注为纯气动信号输入型。智能定位器的配图应根据实际型号确认。

实际选型时，需要重点检查以下配套参数：

例如，如果使用气动V型球阀，需要确认定位器是否支持相应的角行程执行机构，以及其行程、信号和安装方式是否匹配。

如果系统需要远程监测、诊断或更便捷的调试维护，可以根据具体需求考虑智能阀门定位器。

但无论选择哪一种，都需要结合执行机构参数及产品技术资料进行确认。

四、结论

阀门定位器的主要作用，是帮助气动调节阀更准确地到达目标位置，并减少摩擦和负载变化对阀位控制的影响。

但并不是所有调节阀都需要安装定位器。正确的做法是根据控制要求、实际工况及执行机构参数进行合理配置。

向KST咨询调节阀及定位器时，建议提前提供介质、工作温度、进口与出口压力、最小／正常／最大流量、执行机构类型、行程或转角、气源压力和控制信号。

同时，请说明断气、断电或信号丢失后，希望阀门如何动作，是否需要阀位反馈，以及是否有防护或防爆要求。

这些信息有助于更快确认合适的阀门结构、执行机构和定位器配置。具体型号及功能以技术确认为准。

五、调节阀与定位器常见问题

Q1. 气动调节阀不安装定位器能正常使用吗？

可以。部分气动调节阀可以在没有定位器的情况下运行。但如果需要连续、精确地控制阀门开度，通常建议评估是否配置定位器，以改善位置控制性能。

Q2. PLC控制的调节阀必须安装定位器吗？

不一定。PLC可以控制阀门开关，也可以向调节系统发送控制信号。是否需要定位器，主要取决于气动执行机构的控制方式和阀位精度要求，而不是是否连接PLC。

Q3. 电动调节阀需要安装定位器吗？

许多调节型电动执行机构已经具有内部位置检测和闭环控制功能，通常不需要额外安装独立的气动定位器，具体应根据执行机构功能判断。

Q4. 安装定位器后，调节阀就一定能准确控制流量吗？

不一定。定位器主要控制阀门位置，而实际流量还受到阀门流量特性、压差、介质以及系统阻力等因素影响。因此，准确的阀位控制不等于准确的流量控制，还需要合理选型和控制系统配合。

Q5. 如何判断定位器是否适合现有执行机构？

需要确认执行机构的运动方式、行程或转角、单作用或双作用形式、气源压力、控制信号以及安装接口。如需位置反馈，还应检查定位器是否具备对应功能。
