CAU110系列抛物面阀芯顶导向单座笼式控制阀 CAU110 SERIES PARABOLIC VALVE CORE TOP-ORIENTEDSINGLE-SEAT CAGE CONTROL VALVE

CAU110系列抛物面阀芯顶导向单座笼式控制阀

CAU110系列抛物面阀芯顶导向单座笼式控制阀

产品简介

KST推出C、H、R三大系列高性能控制阀，涵盖中高压直行程及角行程产品。产品符合IEC 60534、ISA 75等国际标准，可满足流程工业中的多种流体控制需求。
H.R取自“Contemporary Higher Research”的首字母，体现KST持续专注于控制阀技术研发与性能提升。
C系列代表常压直行程系列控制阀
H系列代表高压直行程系列控制阀
R系列代表角行程系列控制阀
产品结合流体试验、高精度控制和模块化设计，兼顾性能、互换性及维护便利性。

产品描述

产品特色

模块化、自对中直压式结构。
易维护、阀座两面可用，填料免维护。
阀芯与阀杆钢珠定位可靠联结。
执行机构正反作用形式现场可更换，内供气，连接部件全行程防转。
抛物柱面阀芯结构能够保证可调范围广。
流量特性曲线精度高，能实现对介质流量的准确控制。

技术参数

产品型号: CAU110抛物面阀芯单座笼式控制阀
公称通径: DN25
公称压力: CL300
工作温度: -46℃~220℃
弹簧范围: 150-300KPa
供气压力: 400KPa
额定行程: 16mm
流量系数 / 流量特性: 4.7% / 等百分比

公称通径	DN15-DN600
公称压力	PN16
流量特性	线性、等百分比、快开可选。
可调比	50:1
阀座泄漏量	金属密封符合ANSIB16.104IV级、V级;软密封符合VI级。
附件可选	机械式定位器、智能定位器、保位阀、放大器、过滤器、电磁阀等
材质可选	WCB、WC6、WC9、CF8、CF3、CF8M、CF3M、HC等

应用推荐

尤其适宜控制带颗粒及温度变化大的流量控制，且可实现严密密封在允许压差满足要求的前提下首选, 广泛应用于油气、石化、煤化工、电力、冶金、制药等多个行业

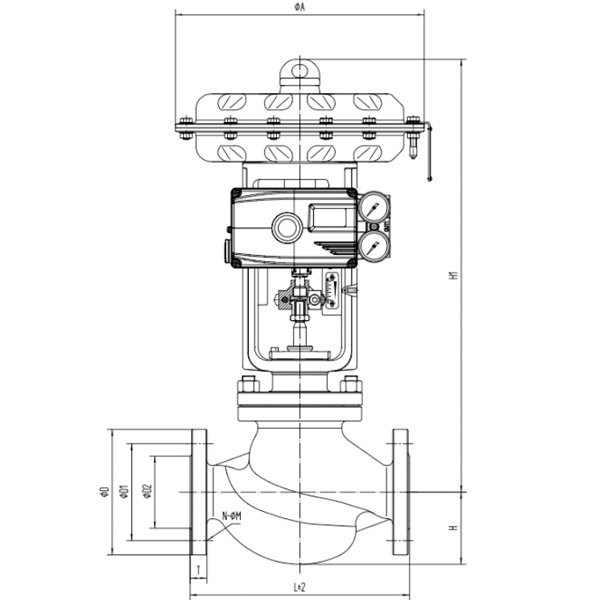

控制阀尺寸和选型

DN	型号	L	D	D1	D2	H	H1	A	T	N-ΦM	重量 (Kg)
DN15	CAU110	190	95	85	65	48	470	203	14	4–Φ14	20.5
DN20	CAU110	150	105	75	58	59	470	203	16	4–Φ14	22.5
DN25	CAU110	194	115	85	68	62	470	203	16	4–Φ14	23
DN32	CAU110	200	140	100	78	70	470	203	18	4–Φ18	24
DN40	CAU110	220	150	110	88	78	610	270	18	4–Φ18	31
DN50	CAU110	254	165	125	102	83	610	270	20	4–Φ18	33
DN65	CAU110	276	185	145	122	93	610	270	20	8–Φ18	41.5
DN80	CAU110	298	200	160	138	106	595	400	20	8–Φ18	70
DN100	CAU110	350	220	180	158	116	620	480	20	8–Φ18	93
DN125	CAU110	403	250	210	188	177	1092	480	22	8–Φ18	162
DN150	CAU110	451	285	240	212	189	1100	480	22	8–Φ22	190
DN200	CAU110	543	340	295	268	239	1182	480	24	12–Φ22	250
DN250	CAU110	686	405	355	320	305	1367	480	26	12–Φ26	450
DN300	CAU110	760	460	410	378	355	1401	480	28	12–Φ26	750
DN350	CAU110	980	520	470	428	395	1472	480	30	16–Φ26	840
