电动执行器为什么选用4-20mA信号而不是0-20mA信号？

引言

在工业自动化控制系统中，调节型电动执行器通常使用 4-20mA模拟量信号 来控制阀门位置。很多人在接触电动执行器时都会有一个疑问：

既然0-20mA同样可以表示0%-100%的控制范围，为什么工业现场更常见的是4-20mA，而不是0-20mA？

最重要的原因就是 4mA提供了一个Live Zero，也就是“活零点”。

相比0-20mA，4-20mA能够让正常的0%控制指令与断线、严重信号异常等状态更加容易区分。同时，4-20mA已经成为工业自动化中非常成熟的模拟量信号方式，与PLC、DCS、过程仪表以及调节型执行机构具有较好的系统兼容性。需要说明的是，4-20mA和0-20mA本质上都属于电流信号。相较于0-10V等电压型模拟信号，电流信号通常更适合工业现场较长距离的模拟量传输，但这并不是4-20mA相对于0-20mA独有的优势。

快速答案：为什么调节型电动执行器更常使用4-20mA？

调节型电动执行器更常采用4-20mA而不是0-20mA，最重要的原因是4mA提供了Live Zero（活零点）。

在典型的正作用控制中：

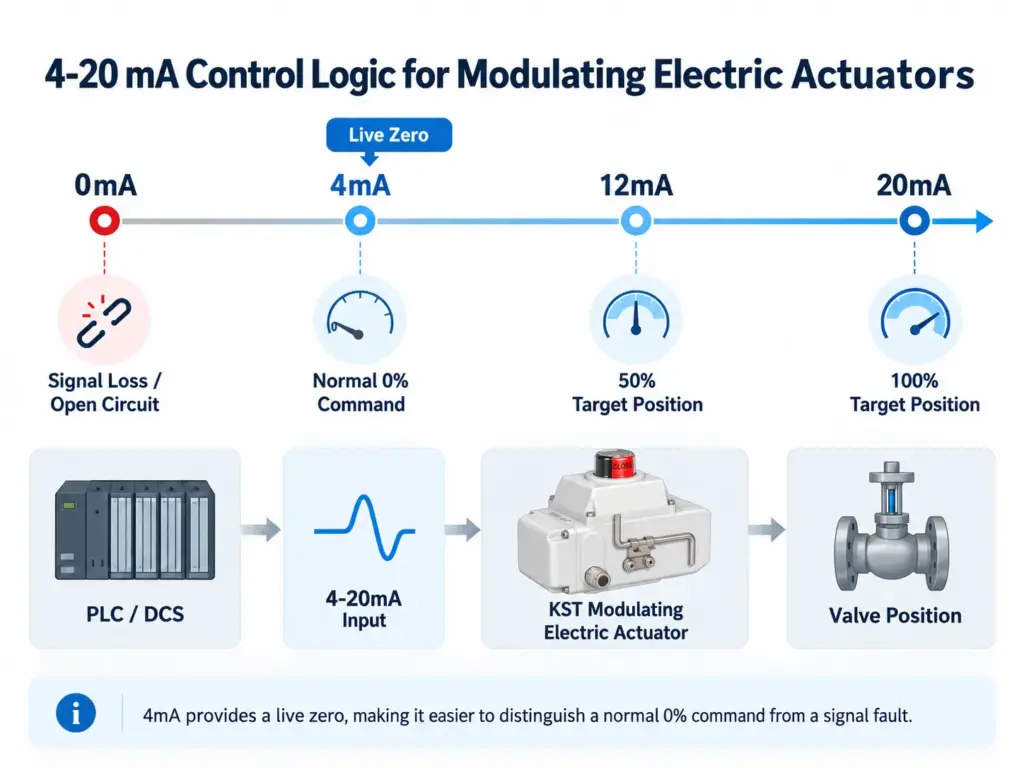

• 4mA = 0%阀位
• 12mA = 50%阀位
• 20mA = 100%阀位

即使阀门处于0%控制指令，信号回路中仍然存在正常的4mA电流。

如果信号线断开或者控制信号出现严重异常，输入电流可能下降到接近0mA。

因此，控制系统或者支持失信号检测功能的电动执行器，可以更容易地区分：正常零位和信号故障

此外，4-20mA在工业自动化领域已经得到长期应用，与PLC、DCS和各种过程仪表具有较好的兼容性。

需要注意的是，4mA=0%、20mA=100%只是常见的正作用设置，并不是绝对规则。部分电动执行器也可以配置为反作用逻辑。

目录

1. 4-20mA是什么？为什么需要Live Zero？
2. 4-20mA在调节型电动执行器中如何工作？
3. 为什么工业系统更常使用4-20mA？
4. 选择4-20mA电动执行器时需要确认什么？
5. 总结
6. FAQ

关键词：电动执行器，4-20mA信号，调节型电动执行器，电动阀门，阀门控制

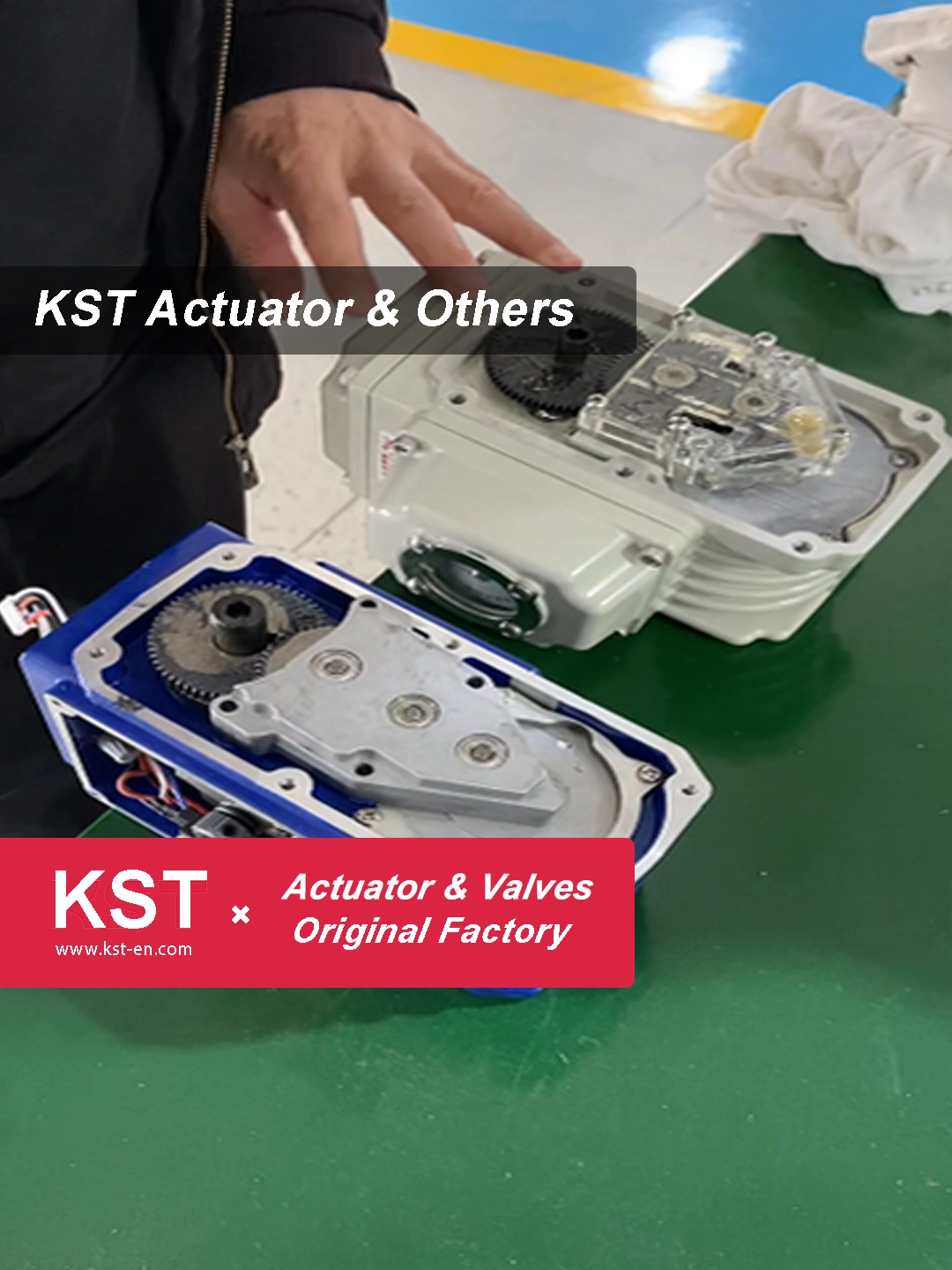

您可以通过观看以下视频快速了解：







1. 4-20mA是什么？为什么需要Live Zero？

1.1 4-20mA如何表示阀门位置？

4-20mA是一种工业自动化中非常常见的模拟量电流信号。

对于调节型电动执行器来说，它通常用于表示执行器需要运行到的目标阀位。

在典型的正作用、线性位置控制设置下：

输入信号	目标阀位
4mA	0%
8mA	25%
12mA	50%
16mA	75%
20mA	100%

PLC、DCS或者其他控制系统可以根据现场的压力、流量、温度、液位等工艺参数输出相应的4-20mA控制信号。

电动执行器接收到信号以后，再驱动电机运行，将阀门调整到设定位置。

如果执行器采用反作用设置，那么4mA和20mA所对应的阀位方向也可以相反。

需要注意：50%阀位不等于50%流量

例如，在典型线性位置控制中：



12mA可以对应50%阀位。

但这并不代表管道中的流量一定是50%。

实际流量还会受到以下因素影响：

• 阀门结构；
• Cv/Kv；
• 阀门流量特性；
• 管路压差；
• 系统阻力。

因此，4-20mA首先表示的是执行器目标位置，而不是直接表示介质流量。



1.2 为什么0-20mA的0mA容易产生歧义？

从控制原理来看，0-20mA同样可以实现0%-100%的比例控制。

例如：

• 0mA = 0%
• 10mA = 50%
• 20mA = 100%

问题在于：

0mA既可能代表正常的0%控制指令，也可能代表控制回路出现异常。

例如：

• 信号线断开；
• 模拟量输出中断；
• 接线端子松动；
• 控制回路异常；
• 上位控制信号丢失。

如果正常零位本身就是0mA，那么控制系统只看到0mA时，就需要通过其他方式判断它到底是：正常0%指令还是信号故障。

这就是0-20mA在低端故障识别方面存在的不足。

1.3 什么是Live Zero？

4-20mA最重要的特点之一，就是采用：4mA作为Live Zero，也就是“活零点”。

在正常情况下，即使控制系统要求执行器运行到0%位置，信号回路中仍然存在4mA电流。

例如：4mA = 正常0%指令

而当信号线路发生开路或者控制信号严重异常时，电流可能下降到接近：0mA

因此，系统就可以更容易地区分：

4mA：正常零位

接近0mA：可能存在断线或严重信号异常

这正是4-20mA相比0-20mA最关键的优势之一。

2. 4-20mA在调节型电动执行器中如何工作？

调节型电动执行器的作用，不只是把阀门打开或关闭，而是根据控制信号将阀门运行到不同的位置。

例如，一台执行器采用典型正作用设置：

• 4mA = 0%阀位
• 12mA = 50%阀位
• 20mA = 100%阀位

当PLC或者DCS改变输出信号时，电动执行器会根据输入信号调整阀门位置。

因此，4-20mA非常适合需要连续调节的工况。

2.1 4-20mA控制输入

4-20mA Input 是控制系统发给电动执行器的位置指令。

简单理解：控制系统告诉执行器：“阀门需要运行到哪里。”

例如：PLC输出12mA，执行器在典型线性设置下，可以将阀门运行到大约50%目标位置。

2.2 4-20mA阀位反馈

部分自动化系统不仅需要控制阀门，还需要知道阀门当前实际运行到了什么位置。

这时可以使用：4-20mA Position Feedback

例如：

• 4mA反馈 = 0%阀位
• 12mA反馈 = 50%阀位
• 20mA反馈 = 100%阀位

因此需要区分两个概念：

控制输入信号：告诉执行器“需要去哪里”。

阀位反馈信号：告诉PLC/DCS“现在实际在哪里”。

输入与反馈不能混为一谈。

2.3 失信号后执行器会怎样？

如果4-20mA控制信号突然丢失，而执行器本身仍然正常供电，并且对应型号支持失信号处理功能，那么执行器可以根据参数设置执行相应动作。

例如：

Hold Position

保持当前位置。

Fail Open / Open Position

运行到预设打开位置。

Fail Close / Close Position

运行到预设关闭位置。

或者：输出故障报警。

具体动作需要根据执行器型号、控制模块以及用户现场工艺要求确定。

2.4 失信号不等于失电

这是电动执行器应用中非常容易混淆的一个问题。

控制信号丢失和执行器电源丢失是两种不同的故障状态。

如果只是4-20mA控制信号丢失，但执行器电源仍然正常，并且执行器支持相应的失信号处理功能，它仍然可以根据预设逻辑运行。

但是，如果电动执行器本身同时失去电源，那么普通电动执行器通常无法仅依靠4-20mA信号完成新的动作。

如果现场要求执行器在失电后仍然能够运行到安全位置，则需要根据具体产品确认是否配置：

• 弹簧复位；
• 储能装置；
• 备用电源；
• 其他专用失电安全方案。

因此：Signal Loss ≠ Power Failure

4-20mA主要解决的是控制信号识别问题，并不能自动解决执行器失电问题。

3. 为什么工业系统更常使用4-20mA？

4-20mA之所以在工业自动化领域应用非常广泛，可以分成两个方面理解。

3.1 4-20mA具有Live Zero

这是4-20mA相比0-20mA最直接的优势。

因为：正常0%指令 = 4mA

而不是0mA。

因此，可以把接近0mA的状态留给断线、开路或者严重信号异常的判断。

对于连续生产系统来说，这种故障识别能力非常重要。

3.2 4-20mA工业兼容性成熟

经过长期工业应用，4-20mA已经成为过程控制中非常常见的模拟量信号方式。

它可以广泛用于：

• PLC；
• DCS；
• 调节型电动执行器；
• 阀门定位器；
• 压力变送器；
• 温度变送器；
• 流量计；
• 液位计；
• 其他过程仪表。

因此，在设计一个完整的自动化控制系统时，采用4-20mA通常比较容易与现有控制系统和现场仪表进行匹配。

3.3 电流环优势并不是4-20mA独有

这里需要特别区分。

4-20mA和0-20mA都是电流型模拟信号。

相比0-10V等电压信号，电流环对线路电阻和电压降通常没有电压型信号那么敏感，因此更加适合工业现场较长距离的模拟量传输。

但这一点属于：电流信号相对于电压信号的优势。

并不是：4-20mA相对于0-20mA独有的优势。

4-20mA是在电流环的基础上进一步增加了 4mA Live Zero，因此相比0-20mA具有更方便的低端故障识别能力。

3.4 4-20mA与0-20mA有什么区别？

对比项目	4-20mA	0-20mA
信号类型	电流信号	电流信号
典型0%指令	4mA	0mA
典型100%指令	20mA	20mA
Live Zero	有	无
低端断线判断	更方便	相对困难
工业过程控制应用	非常常见	相对较少
调节型执行器	广泛使用	部分型号支持

所以，0-20mA并不是不能使用。

它同样可以进行比例控制。

但是在工业过程控制中，4-20mA通过Live Zero解决了“正常零位”和“信号异常”之间的识别问题，同时工业系统兼容性也更加成熟，因此得到了更加广泛的应用。

4. 选择4-20mA电动执行器时需要确认什么？

实际选择调节型电动执行器时，不能只问：

“支不支持4-20mA？”

还应该同时确认以下几个参数。

1. Input Signal

确认是否支持：

4-20mA Input

也就是是否可以使用4-20mA作为目标阀位控制信号。

2. Position Feedback

确认是否需要独立的：

4-20mA Position Feedback

如果PLC/DCS需要实时读取实际阀位，就要确认执行器是否支持对应的模拟量反馈功能。

3. Action Direction

确认：

4mA对应0%还是100%？

常见正作用设置为：

4mA = 0%

20mA = 100%

但部分系统也可以采用：

4mA = 100%

20mA = 0%

因此，安装和调试之前需要确认信号逻辑。

4. Signal-Loss Action

确认控制信号丢失以后执行器应该：

• Hold Position；
• Open；
• Close；
• 运行到预设位置；
• 输出报警。

具体逻辑应根据工艺安全要求确定。

5. Power Supply & Torque

除了控制信号，还要确认：

• 执行器电源电压；
• 输出扭矩；
• 阀门启闭扭矩；
• 阀门类型；
• 阀门口径。

因为4-20mA只决定“控制方式”，不能替代执行器基本机械和电气选型。

6. PLC / DCS Compatibility

还需要确认：

• 控制模块；
• 电气接口；
• 输入/输出信号；
• 阀位反馈需求；
• 正反作用逻辑；
• 故障报警要求。

向 KST 确认调节型电动执行器时，建议同时提供：

阀门类型和口径、所需输出扭矩、电源电压、4-20mA输入要求、是否需要4-20mA阀位反馈、正/反作用逻辑，以及失信号后的预期动作。

具体功能应以对应的KST电动执行器型号及控制模块配置为准。

5. 总结

调节型电动执行器更常使用4-20mA，而不是0-20mA，核心原因并不是4-20mA“传得更远”，而是：4mA提供了Live Zero。

正常情况下：4mA可以代表0%指令。

而当线路断开或者信号严重异常时：电流可能下降到接近0mA。

这样，控制系统就能够更方便地区分正常零位和控制信号异常。

同时，4-20mA已经在PLC、DCS、过程仪表和各种调节型执行机构中得到长期应用，因此具有成熟的工业兼容性。

在实际选择电动执行器时，还需要同时确认：4-20mA输入、阀位反馈、正反作用、失信号动作、电源电压、执行器扭矩以及PLC/DCS接口要求。

只有把控制信号和执行器本身的配置一起确认，才能建立更加稳定可靠的阀门自动化控制系统。

6. FAQ

Q1：4mA是不是一定代表阀门全关？

不一定。

在典型正作用控制中，4mA通常对应0%阀位，20mA对应100%阀位。

但是部分电动执行器可以设置反作用逻辑，因此4mA也可能对应100%位置。

具体需要根据执行器参数设置确定。

Q2：12mA对应多少阀门开度？

如果采用标准的4-20mA线性位置控制：12mA通常对应50%目标阀位。

但需要注意：50%阀位并不等于50%流量。

实际流量还与阀门结构、Cv/Kv、压差以及管路系统特性有关。

Q3：为什么断线后可能接近0mA？

因为正常的4mA信号需要一个完整的电流回路。

当信号线路发生开路时，正常电流无法继续流动，因此输入电流可能下降到接近0mA。

这也是4-20mA利用Live Zero帮助识别断线故障的重要原因。

Q4：电动执行器可以使用0-20mA吗？

可以。

部分调节型电动执行器可以支持：

• 0-20mA；
• 4-20mA；
• 0-10V；
• 其他模拟量输入方式。

具体支持哪些信号，需要根据执行器控制模块和产品参数确认。

Q5：所有电动执行器都需要4-20mA吗？

不是。

如果电动执行器只需要控制阀门：全开 / 全关

通常可以采用开关量控制。

如果现场需要根据压力、流量、温度、液位等工艺参数连续调节阀门位置，则通常会选择4-20mA等模拟量控制方式。
