引言
在选择蝶阀时，中线蝶阀、双偏心蝶阀还是三偏心蝶阀，往往是首先需要确定的问题。
虽然三者都通过蝶板旋转实现管道介质的切断或调节，但由于蝶板、阀杆、阀体中心线以及密封面之间的几何位置不同，它们在密封接触方式、密封面摩擦、阀座磨损、温度适应性、压差能力以及适用工况方面存在明显差异。
简单来说，中线蝶阀结构简单、经济性较好；双偏心蝶阀可以减少蝶板与阀座在启闭过程中的摩擦，更适合对阀座寿命和工业运行性能要求较高的应用；三偏心蝶阀则进一步改变密封面的几何关系，更适合需要金属密封的高温及严苛工业工况。本文将从三种蝶阀的结构区别、性能差异和实际选型因素进行比较，帮助你判断自己的项目更适合哪一种蝶阀。
快速答案
中线、双偏心和三偏心蝶阀的核心区别，在于蝶板、阀杆和密封面之间的几何位置不同，由此形成不同的密封接触方式和摩擦特性。
- 中线蝶阀：结构简单，通常采用软密封阀座，适合水处理、HVAC以及温度、压力和启闭要求相对常规的应用。
- 双偏心蝶阀：蝶板开启后能够更快脱离阀座，可以减少密封面摩擦和阀座磨损，更适合频繁启闭以及对长期工业运行性能要求较高的应用。
- 三偏心蝶阀：进一步改变密封副的几何关系，使密封面在大部分启闭过程中保持分离，更适合金属密封、高温和严苛工业工况。
不过，三种结构并不是简单的“低级—高级”关系。
实际选型仍然需要结合介质、温度、压力、最大压差、泄漏要求、密封材料、启闭频率以及成本综合判断。
目录
- 中线、双偏心和三偏心蝶阀的核心结构区别是什么？
- 三种蝶阀有哪些主要区别？
- 实际项目中应该怎么选？
- 选型时有哪些容易忽略的技术边界？
- FAQ
关键词：中线蝶阀，双偏心蝶阀，三偏心蝶阀，高性能蝶阀，工业蝶阀
1. 中线、双偏心和三偏心蝶阀的核心结构区别是什么？
三种蝶阀最主要的区别，并不是外观，而是阀杆、蝶板以及密封面之间的相对位置不同。
这种几何结构会直接影响蝶板开启和关闭时如何与阀座接触，也进一步影响密封面摩擦、阀座磨损以及适用工况。

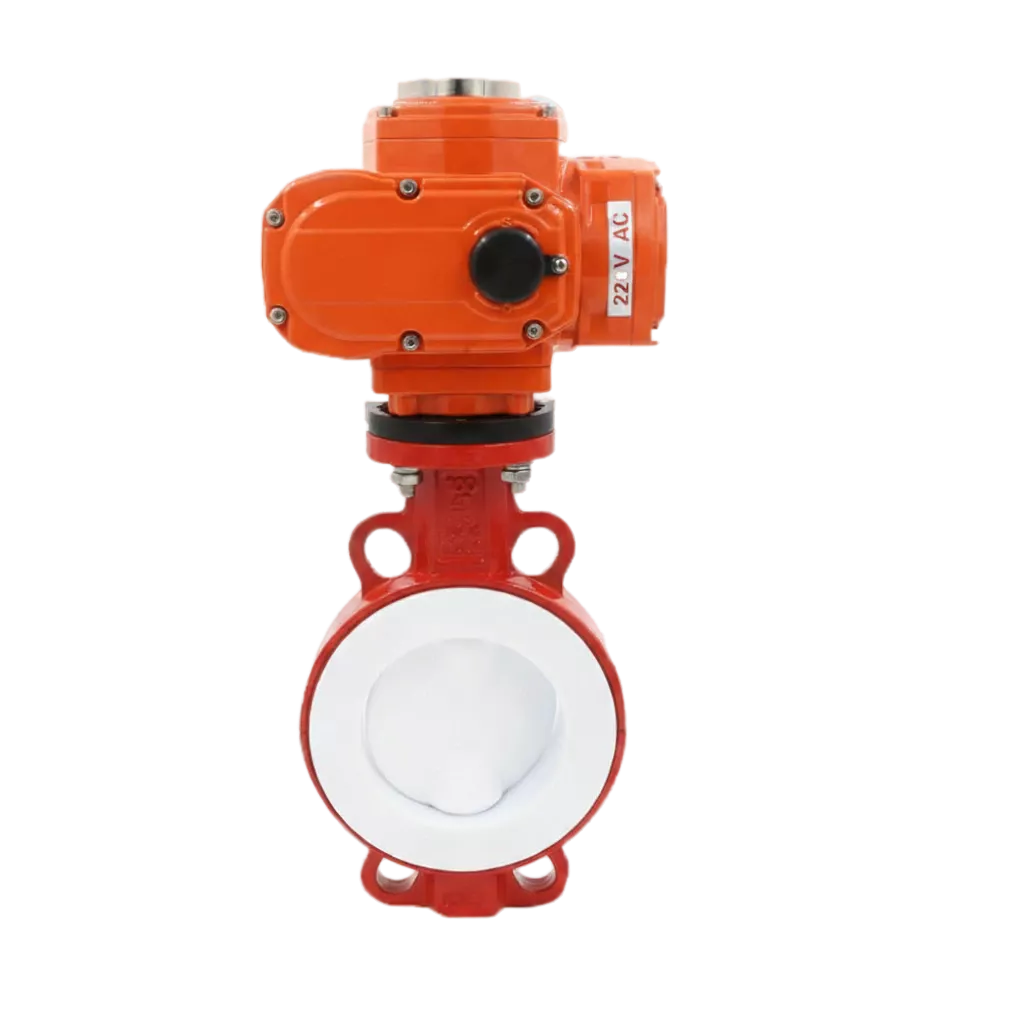

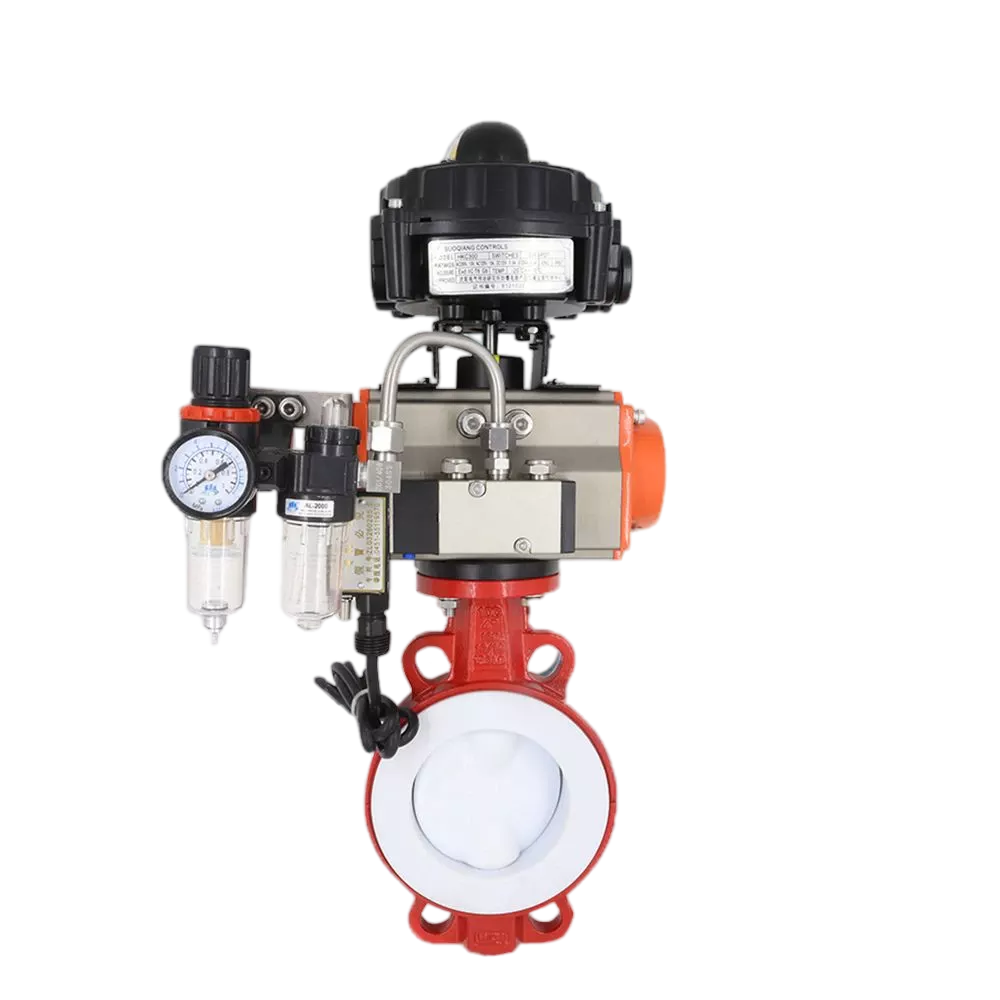

1.1 中线蝶阀
中线蝶阀也称中心线蝶阀。
其阀杆通常穿过蝶板中心，同时蝶板基本位于阀体和管道中心线上，没有设置额外偏心结构。
阀门关闭时，蝶板通过挤压软阀座形成密封。
由于蝶板在旋转过程中需要经过阀座，因此蝶板与阀座之间存在一定程度的摩擦。
这也是中线蝶阀结构简单、密封可靠，但阀座磨损相对更值得关注的原因。
常见特点包括：
- 结构紧凑
- 重量较轻
- 安装方便
- 初始采购成本较低
- 软密封关闭性能较好
- 维护相对简单
中线蝶阀通常采用软密封阀座，常见材料包括 EPDM、NBR、PTFE及其他非金属软密封材料。
需要注意的是，不同材料的温度范围、耐介质性能并不相同，因此具体材料仍应根据介质、工作温度、压力及化学兼容性确定。
中线蝶阀常见于：
- 给排水
- 水处理
- 冷却水
- HVAC
- 空气管路
- 一般工业流体
对于温度、压力、压差和启闭频率比较常规的工况，中线蝶阀通常能够以较低成本满足基本切断和控制需求。

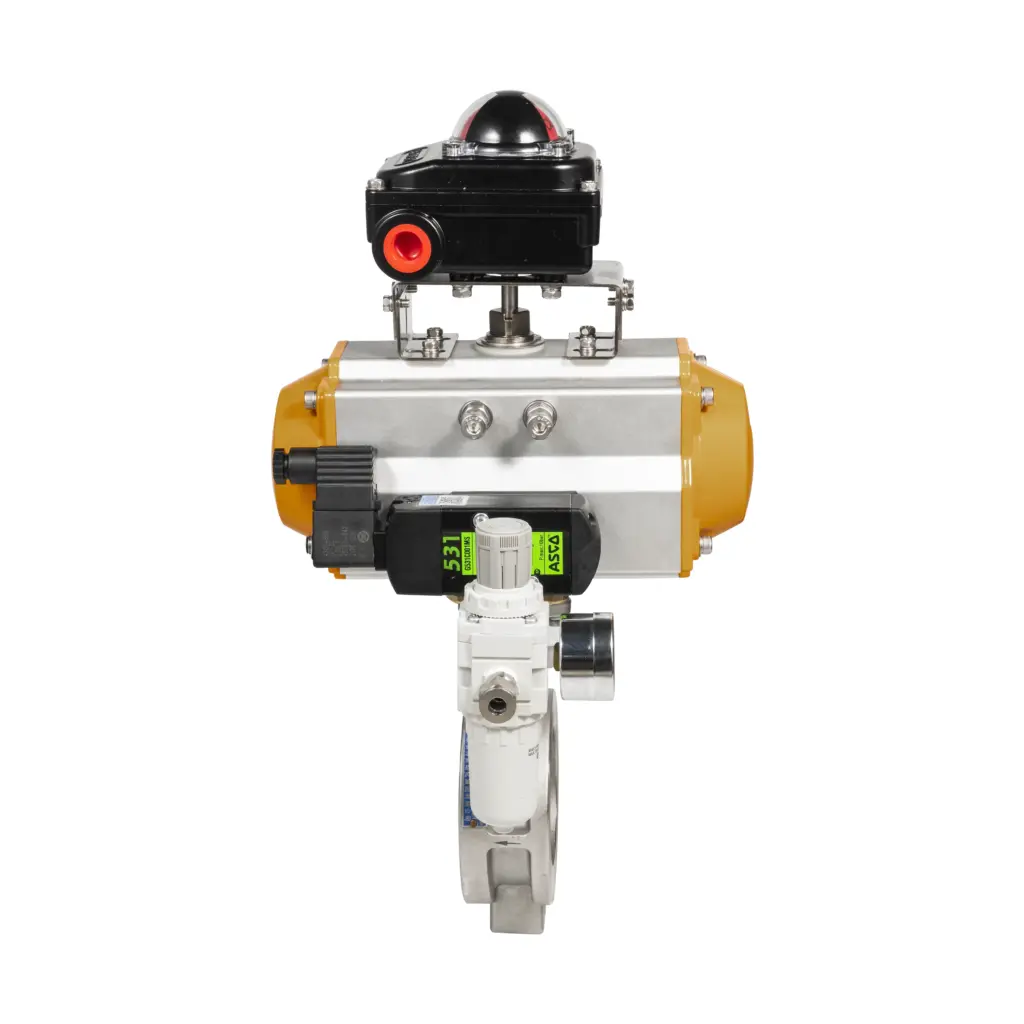

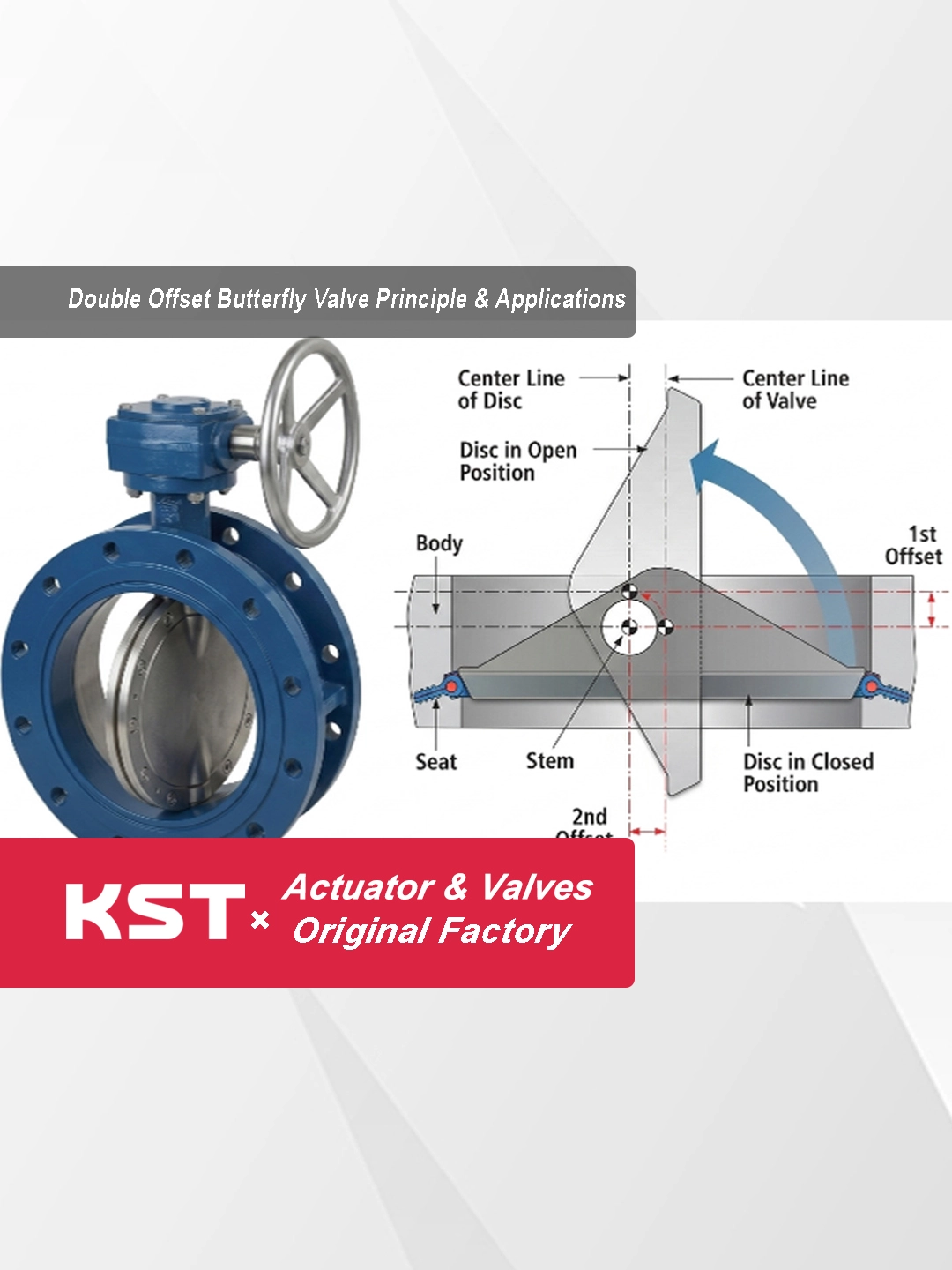

1.2 双偏心蝶阀
双偏心蝶阀在中线结构基础上增加两个几何偏心。
其主要目的，是改变蝶板旋转轨迹，使蝶板在开始开启后能够更快脱离阀座。
这样可以明显减少蝶板与阀座之间持续摩擦的时间。
因此，与普通中线蝶阀相比，双偏心结构通常有利于：
- 减少密封面摩擦
- 降低阀座磨损
- 改善长期启闭性能
- 提高频繁动作工况下的适应能力
- 扩展工业应用范围
需要特别注意的是：双偏心蝶阀并不能简单等同于所有“高性能蝶阀”。
更加准确的说法是：双偏心结构是高性能蝶阀中常见的一种结构形式。

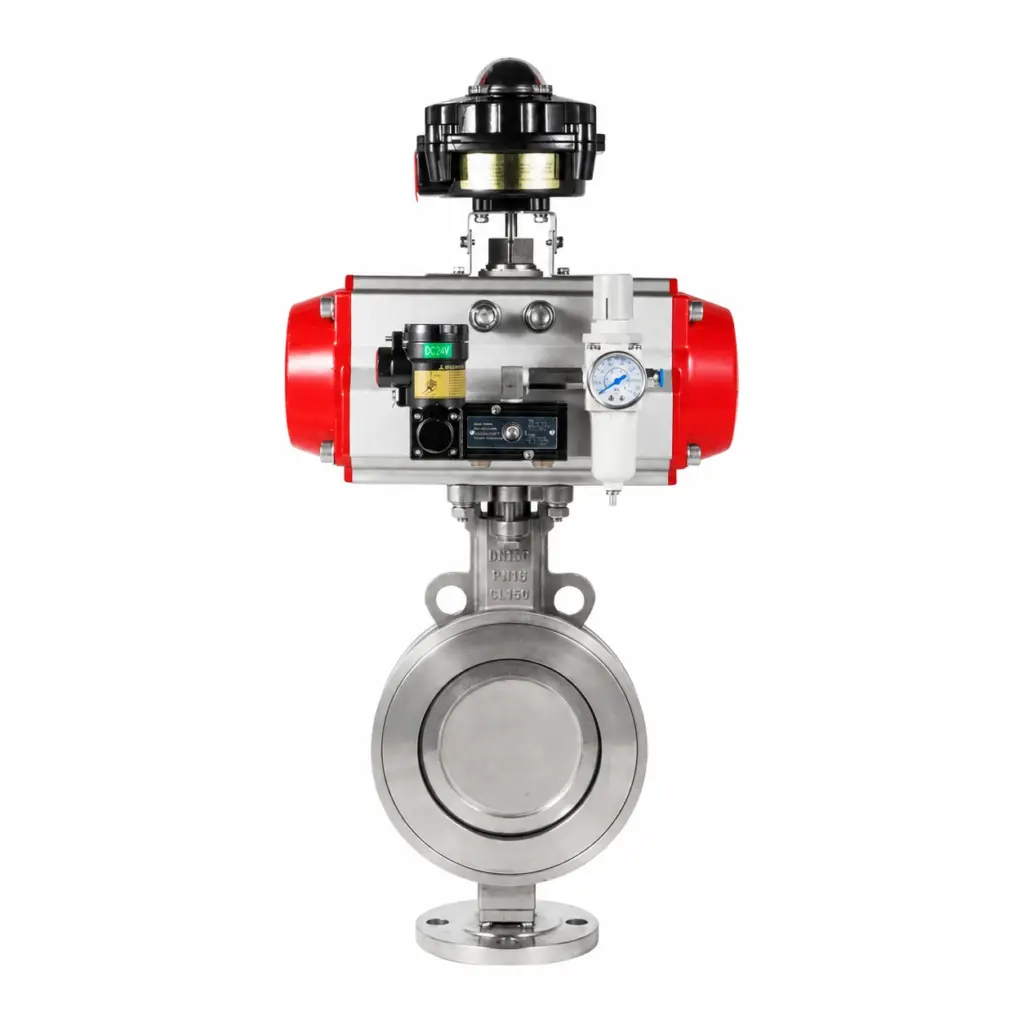

在 KST 产品体系中，高性能蝶阀采用双偏心结构，主要用于相比普通中线蝶阀对启闭频率、阀座寿命、温度和工业运行性能有更高要求的应用。
根据具体产品结构，双偏心高性能蝶阀可以配置 PTFE、增强型PTFE或其他适用的非金属阀座材料。
不过，具体密封材料及允许温度、压力范围，应以对应产品数据表为准。
双偏心蝶阀常见于：
- 石油天然气
- 化工
- 石化
- 电力
- 工业水处理
- 热力系统
- 工艺管线
因此，对于很多工业项目而言，双偏心蝶阀是在性能、长期运行能力和成本之间比较均衡的一种选择。

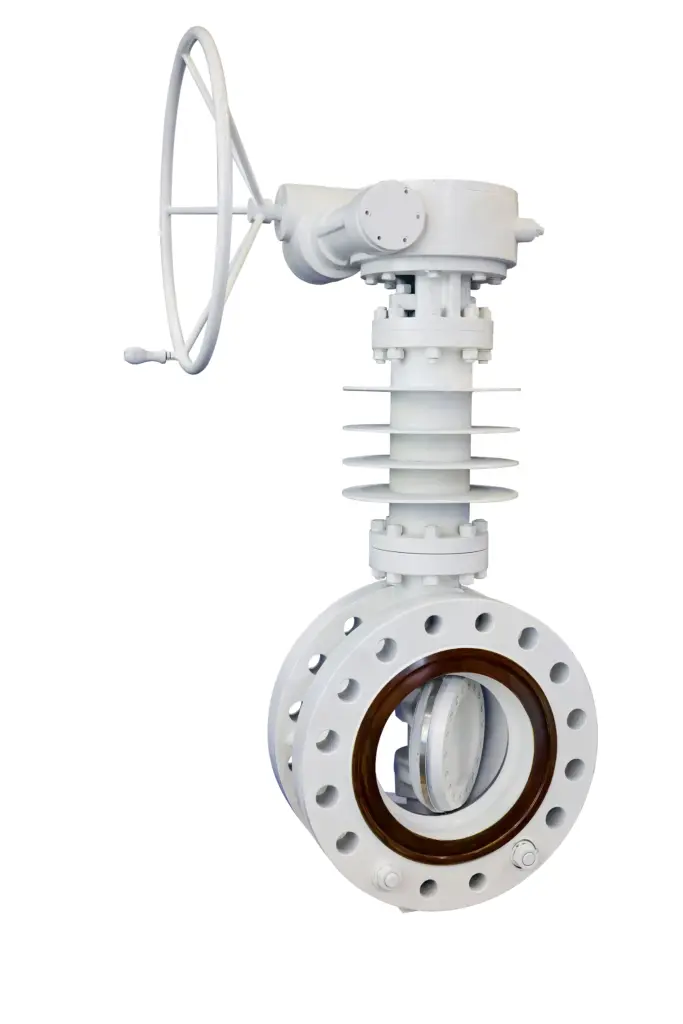

1.3 三偏心蝶阀
三偏心蝶阀是在双偏心结构基础上增加第三个几何偏心。
第三偏心进一步改变蝶板与阀座密封面的空间关系，使密封面形成特定的几何密封结构。
因此，在蝶板开启后，密封副可以较快脱离，而在关闭过程中，通常只有接近最终关闭位置时才建立主要密封接触。
这种结构能够进一步减少密封面在启闭过程中的摩擦和刮擦。
其主要优势包括：
- 大部分行程密封面摩擦较小
- 有利于降低密封副磨损
- 更适合金属密封结构
- 更适合评估高温应用
- 更适合严苛介质
- 更适合关键工业切断工况

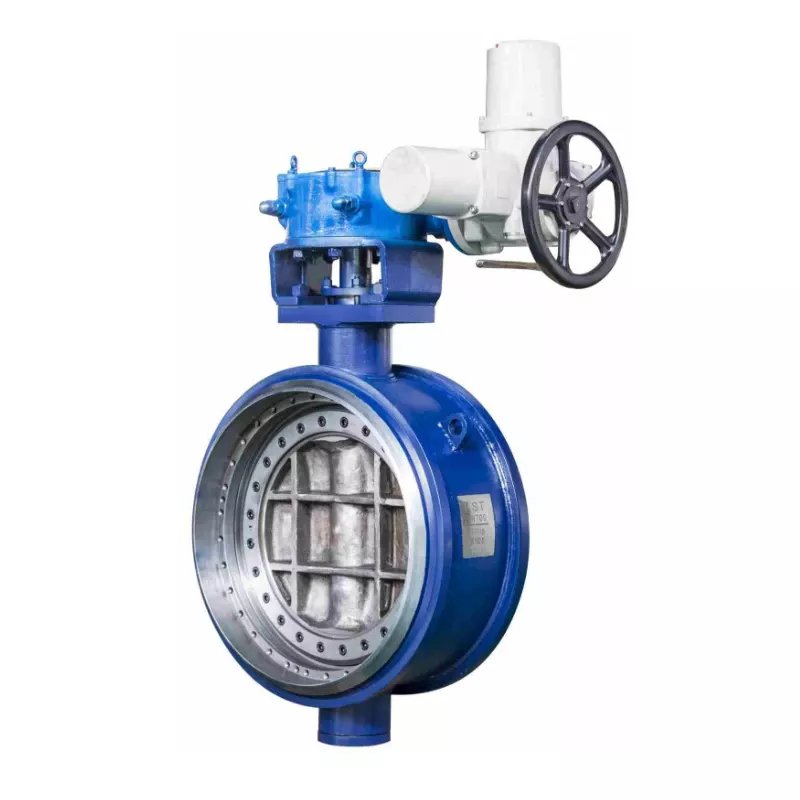

因此，当普通软密封材料由于温度、介质兼容性或长期稳定性难以满足要求时，可以进一步考虑金属密封三偏心蝶阀。
常见应用包括：
- 石油天然气
- 炼油
- 石化
- 电力
- 高温蒸汽
- 高温工艺管线
- 严苛化工介质
- 关键工业切断系统
对于 LNG 或低温系统，则需要特别注意：并不是普通三偏心蝶阀天然适用于所有低温工况。
只有采用专门低温设计，并满足项目对材料、温度、密封结构及相关测试要求的三偏心蝶阀，才可以用于相应的 LNG 或低温应用。
因此，三种结构的区别可以理解为：
中线蝶阀：依靠软阀座挤压形成密封
双偏心蝶阀：通过改变旋转轨迹减少阀座摩擦
三偏心蝶阀：进一步改变密封几何关系，使密封副在大部分行程中保持分离
但偏心数量并不是判断蝶阀优劣的唯一标准。
真正重要的是：哪一种结构更适合实际工况。
2. 三种蝶阀有哪些主要区别？
下面可以通过一张表快速比较三种蝶阀。
| 对比项目 | 中线蝶阀 | 双偏心蝶阀 | 三偏心蝶阀 |
|---|---|---|---|
| 结构特点 | 中心线结构，无额外偏心 | 两个偏心 | 三个偏心 |
| 密封接触方式 | 蝶板通过挤压软阀座形成密封 | 开启后蝶板较快脱离阀座 | 大部分启闭行程密封副保持分离 |
| 启闭过程密封摩擦 | 较明显 | 明显降低 | 大部分行程进一步降低 |
| 常见密封方式 | 非金属软密封 | 高性能非金属阀座等 | 金属密封较常见 |
| 实际操作扭矩 | 取决于规格、压差、阀座和工况 | 取决于规格、压差、阀座和工况 | 取决于规格、压差、密封结构和工况 |
| 温度应用倾向 | 常温及中低温应用较常见 | 可根据阀座材料覆盖更高要求的工业工况 | 金属密封结构更适合评估高温应用 |
| 压力/压差应用倾向 | 常规工业压力应用较常见 | 适合对压差和长期运行性能要求更高的应用 | 适合评估高压差及严苛工况 |
| 阀座磨损 | 启闭过程中摩擦相对更明显 | 通常能够减少摩擦和磨损 | 密封副大部分行程摩擦进一步降低 |
| 使用周期 | 与材料、温度、压差及启闭频率有关 | 相同或相近工况下有利于延长密封件有效使用周期 | 根据金属密封结构及具体工况确定 |
| 初始成本 | 较低 | 中等 | 通常较高 |
| 典型定位 | 常规工业应用 | 高性能工业应用 | 严苛工业应用 |
这里有两个非常重要的选型原则。
首先，密封面摩擦减少，并不意味着整台蝶阀的实际操作扭矩一定更低。
实际扭矩还受到：
- 公称尺寸
- 阀座结构
- 密封材料
- 工作压力
- 最大压差
- 介质
- 温度
等因素影响。报告也特别建议取消原来的“中等/较低/较低”扭矩比较方式。
其次，偏心结构也不能直接等同于固定的温度等级和压力等级。
实际允许温度、压力和最大压差，应以具体蝶阀型号、材料、压力等级和设计标准为准。
因此，并不存在“偏心越多就一定越好”。
例如，对于普通水处理系统，如果中线蝶阀已经能够满足介质、温度、压力和泄漏要求，那么直接选择三偏心蝶阀通常只会增加不必要的成本。
真正合理的原则是：选择能够可靠满足工况要求的结构，而不是结构最复杂的蝶阀。
此外，除了偏心结构之外，软密封还是金属硬密封也会直接影响蝶阀的温度范围、关闭性能和耐磨能力。
3. 实际项目中应该怎么选？
实际项目中，不能仅仅根据“中线、双偏心还是三偏心”这一项来确定蝶阀。
更合理的方法，是结合以下几个关键参数进行判断。
3.1 介质与密封材料
首先需要明确阀门输送什么介质。
例如：
- 水
- 空气
- 蒸汽
- 油品
- 天然气
- 化工介质
- 腐蚀性介质
对于水、空气等一般流体，如果温度、压力及化学兼容性都比较常规，中线蝶阀通常已经可以满足要求。
如果介质、温度或运行条件对阀座材料和长期可靠性提出更高要求，则可以进一步考虑双偏心蝶阀。
如果软密封材料已经难以满足介质兼容性或温度要求，则可以进一步评估金属密封三偏心蝶阀。
因此，介质并不能单独决定偏心结构，但会直接决定阀体、蝶板和密封材料的选择。
3.2 工作温度
工作温度也是蝶阀选型的重要参数。
中线蝶阀在常温及中低温的一般流体系统中应用较多。
双偏心蝶阀则可以根据具体阀座材料和产品结构，覆盖对温度和工业运行性能要求更高的应用。
当软密封材料难以满足工作温度、介质兼容性或长期稳定性要求时，则可以进一步评估金属密封三偏心蝶阀。
因此，不建议简单写成：“中低温用中线、中高温用双偏心、高温用三偏心。”
更加准确的判断应该是：先确认工作温度，再确认密封材料和具体蝶阀型号是否能够满足该温度。
具体允许温度应以阀座、密封圈、阀体以及其他关键部件材料的额定参数为准。
3.3 压力与最大压差
压力和最大工作压差都非常重要，但两者并不是同一个参数。
随着工作压力或关闭压差提高，对：
- 蝶板
- 阀杆
- 阀体
- 阀座
- 密封结构
都会提出更高要求。
在常规压力应用中，中线蝶阀使用较多。
如果系统对最大压差、阀座磨损或长期运行可靠性要求进一步提高，可以评估双偏心结构。
而对于同时存在高温、金属密封或严苛压差条件的应用，则可以进一步考虑三偏心蝶阀。
但是最终仍然需要确认：具体产品压力等级 + 最大允许压差。不能只根据偏心数量判断阀门的承压能力。
3.4 泄漏与密封方向要求
不同项目对于关闭泄漏的要求差异很大。
选型时应明确：
- 要求什么泄漏等级？
- 是否要求零可见泄漏？
- 单向密封还是双向密封？
- 阀门实际安装方向是什么？
- 阀座采用什么结构？
- 采用软密封还是金属密封？
- 使用什么设计及测试标准？
中线蝶阀通常通过软阀座压缩形成可靠关闭。
双偏心蝶阀则可以在保持密封性能的同时减少启闭过程中的阀座摩擦。
三偏心蝶阀则更适合需要金属密封，同时又面对较高温度或严苛工况的应用。
因此，“三偏心”并不自动代表某一个固定泄漏等级，最终仍然需要查看具体产品设计及测试要求。
3.5 启闭频率
启闭频率越高，就越需要关注蝶板与阀座之间的长期摩擦。
如果蝶阀动作次数很少，中线蝶阀在很多常规工况中已经足够。
但是，如果阀门需要频繁开启和关闭，长期摩擦可能逐渐影响软阀座的有效使用周期。
此时，双偏心结构由于蝶板能够更快脱离阀座，通常更有利于降低密封面磨损。
需要注意：结构能够减少磨损，不等于可以直接承诺固定的使用寿命。
实际循环寿命仍受到：
- 阀座材料
- 工作温度
- 最大压差
- 介质
- 启闭频率
- 维护条件
等因素影响。
3.6 阀门扭矩与执行器
中线、双偏心和三偏心蝶阀都可以配套气动执行器，电动执行器，手动机构实现不同控制方式。
不过，执行器不能简单按照蝶阀属于哪一种偏心结构来选择。
需要综合考虑：
- 阀门实际启闭扭矩
- 最大压差
- 管道压力
- 介质条件
- 工作温度
- 气源压力
- 执行器输出扭矩
- 安全系数
双偏心和三偏心结构确实能够减少密封面在部分启闭过程中的摩擦，但这并不代表所有规格下的整阀扭矩一定比中线蝶阀低。
因此，在自动化蝶阀选型中，仍应以制造商提供的实际扭矩数据作为执行器选型依据。
3.7 生命周期成本
除了采购价格，还需要考虑长期运行成本。
中线蝶阀
结构简单、初始投入较低，因此非常适合一般工况。
双偏心蝶阀
初始采购成本通常高于普通中线蝶阀，但是在频繁启闭或对长期工业运行性能要求较高的系统中，减少密封面摩擦有利于降低阀座磨损。
三偏心蝶阀
结构及制造要求通常更高，因此主要用于普通软密封蝶阀难以长期可靠运行的严苛工况。
所以，最终成本不应只比较采购价格，而应该综合考虑：采购成本 + 密封件使用周期 + 维护频率 + 停机成本
快速选型表
| 如果你的工况主要是…… | 可以优先评估 |
|---|---|
| 水、空气等普通介质，温度和压力比较常规，对成本敏感 | 中线蝶阀 |
| 启闭较频繁，对阀座摩擦、长期运行性能和工业适应性要求提高 | 双偏心蝶阀 |
| 软密封材料难以满足温度或介质要求 | 三偏心蝶阀 |
| 需要金属密封 | 重点评估三偏心蝶阀 |
| 高温、严苛介质或关键工业切断应用 | 重点评估三偏心蝶阀 |
| 不确定选择哪一种 | 根据介质、温度、压力、最大压差、泄漏要求和密封材料综合选型 |
KST 提供中线蝶阀、高性能双偏心蝶阀和三偏心蝶阀，覆盖从常规软密封流体控制，到对阀座摩擦、启闭频率和工业运行性能要求更高的应用，以及需要金属密封的严苛工况。
在实际询价或选型时，建议提供以下参数：介质、工作温度、正常压力、最大压力、最大压差、口径、连接方式、泄漏要求、启闭频率以及执行方式。
这样才能进一步确认合适的蝶阀结构和密封配置。
4. 选型时有哪些容易忽略的技术边界？
在比较三种蝶阀时，还有几个问题特别容易被忽略。
4.1 偏心结构不能直接决定实际操作扭矩
双偏心和三偏心结构可以降低部分密封面摩擦，但实际整阀扭矩还受到阀门尺寸、阀座结构、压差及介质等因素影响。
因此不能简单认为：中线扭矩高 → 双偏心低 → 三偏心最低。
执行器选型仍应根据具体型号的实际扭矩数据确定。
4.2 温度能力主要由材料和具体结构共同决定
偏心形式会影响蝶阀适用工况，但并不能单独决定温度上限。
例如，同样是双偏心蝶阀，不同阀座材料允许的工作温度可能明显不同。
因此，高温选型时首先需要确认：阀座材料、密封结构、阀体材料及产品额定温度。
4.3 压力等级不等于最大允许压差
管道压力和阀门关闭时承受的最大压差是两个不同概念。
即使阀门公称压力符合要求，也应进一步确认蝶板关闭时能够承受的最大压差。
尤其是在大口径和高压差工况下，这一点非常重要。
4.4 三偏心蝶阀并不天然适用于所有 LNG 工况
低温阀门通常需要专门考虑：
- 低温材料
- 阀杆及阀体结构
- 密封设计
- 温度等级
- 项目测试要求
因此，应用于 LNG 或其他低温系统的三偏心蝶阀，应采用相应的专门低温设计，而不能仅根据“三偏心”三个字判断。
4.5 还需要确认单向还是双向密封
蝶阀是否能够满足双向关闭要求，与阀座结构，压力方向，密封副设计，阀门型号有关。
因此，对于有明确双向密封要求的项目，最好在选型阶段提前确认，而不是安装以后再根据阀门类型判断。
5. FAQ
1. 中线蝶阀和双偏心蝶阀最大的区别是什么？
最大的区别是蝶板开启后与阀座的接触方式。
中线蝶阀在启闭过程中与阀座存在较明显的挤压和摩擦；双偏心结构则可以让蝶板开启后更快脱离阀座，从而减少密封面摩擦和阀座磨损。
2. 双偏心蝶阀和三偏心蝶阀应该怎么选？
如果主要需要减少阀座摩擦、适应更频繁启闭，并提高工业运行性能，通常可以优先评估双偏心蝶阀。
如果软密封已经难以满足温度、介质或密封要求，尤其需要金属密封时，则可以进一步评估三偏心蝶阀。
3. 三偏心蝶阀一定比中线和双偏心蝶阀好吗？
不一定。
三偏心蝶阀更适合部分高温、金属密封和严苛工业工况，但其结构和初始成本通常也更高。
对于普通水处理、HVAC或一般工业系统，如果中线或双偏心蝶阀已经能够满足要求，就没有必要单纯为了增加偏心数量而选择三偏心蝶阀。
4. 哪种蝶阀更适合高温工况？
不能只根据偏心形式判断。
中线和双偏心蝶阀的温度能力与阀座和密封材料密切相关；当软密封材料无法满足工作温度或长期稳定性要求时，可以进一步考虑金属密封三偏心蝶阀。
最终应以具体型号的数据表和材料额定温度为准。
5. 什么情况下应该从中线蝶阀升级到双偏心蝶阀？
当普通中线蝶阀在启闭频率、阀座磨损、工作温度、最大压差或长期工业运行性能方面难以满足要求时，可以考虑双偏心蝶阀。
双偏心结构的核心价值不是简单“等级更高”，而是通过改变蝶板运动轨迹，减少蝶板与阀座之间不必要的摩擦。
6. 双偏心蝶阀就是高性能蝶阀吗？
不能完全画等号。更准确地说，双偏心结构是高性能蝶阀中常见的一种结构形式。不同制造商对于“高性能蝶阀”的产品结构、阀座材料和设计范围可能有所不同，因此最终还需要查看具体产品规格。
