蝶阀的软密封VS硬密封：优缺点对比

引言

蝶阀的密封方式会直接影响阀门的密封性能、介质适应性、耐温能力、操作特性以及适用工况。根据密封副材料和结构的不同，蝶阀通常可以分为软密封蝶阀和硬密封蝶阀。其中，软密封蝶阀通常采用EPDM、NBR、FKM、PTFE等非金属材料作为密封元件，在常温或中低温、介质相对洁净以及重视关闭密封和经济性的工况中较为常见。相比之下，硬密封蝶阀主要采用金属密封副，并通过合理的结构设计和密封面配合实现关闭，因此在高温、冲刷、磨损或长期连续运行等严苛工况中具有更大的应用空间。那么，软密封蝶阀和硬密封蝶阀到底有什么区别？实际项目中又应该如何选择？本文将从密封材料、密封性能、温度适应性、耐磨性、操作扭矩、成本以及实际工况等方面进行对比，帮助您选择更适合管道系统的蝶阀。

目录

1. 什么是软密封和硬密封蝶阀？
2. 软密封和硬密封蝶阀有哪些主要区别？
3. 软密封还是硬密封，应该怎么选？
4. 哪些情况需要特别谨慎？
5. FAQ

关键词：软密封蝶阀、硬密封蝶阀、金属硬密封蝶阀、双偏心蝶阀、三偏心蝶阀

您可以观看以下视频快速了解：



1. 什么是软密封和硬密封蝶阀？

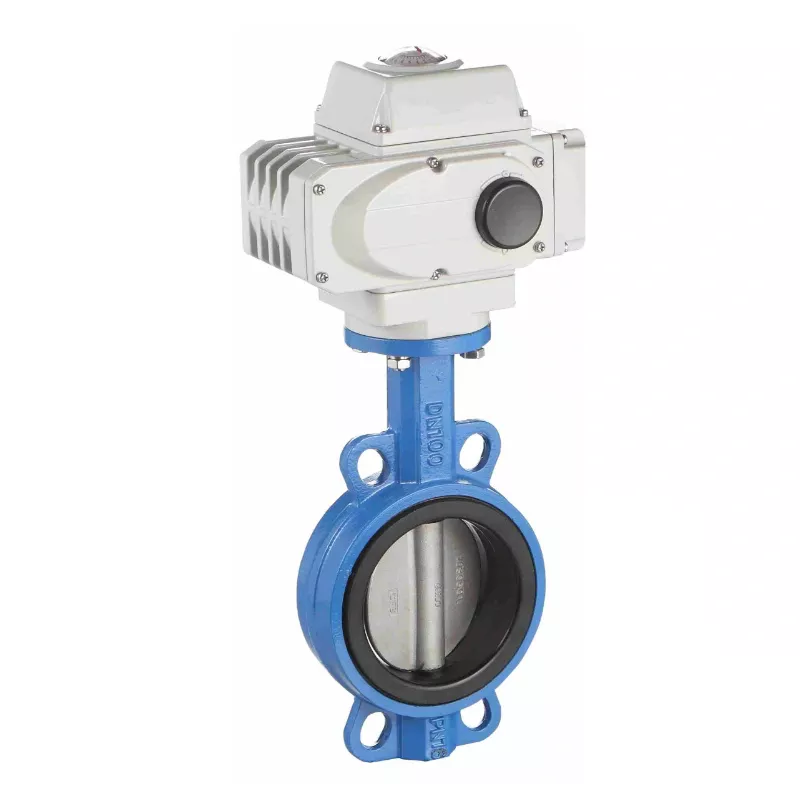

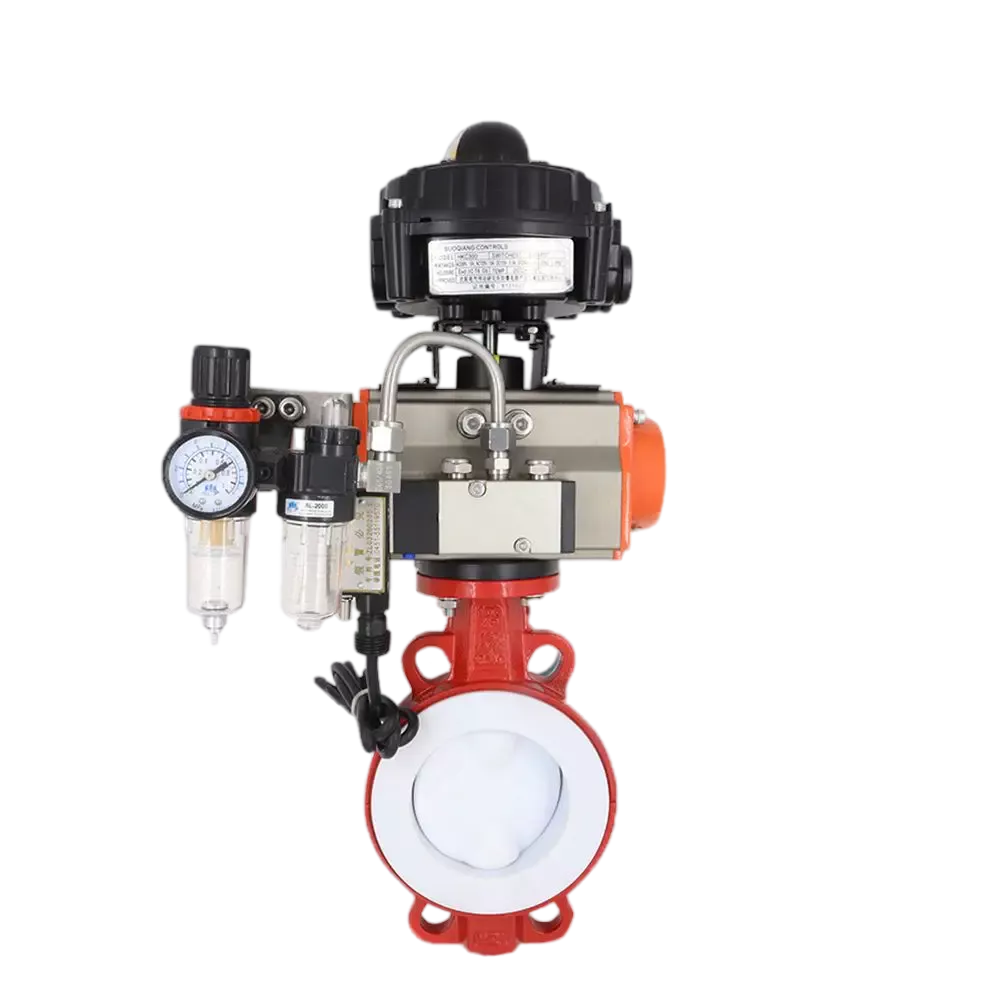

1.1 什么是软密封蝶阀？

软密封蝶阀是指密封副中采用橡胶、PTFE等非金属或具有一定变形补偿能力的材料作为密封元件的蝶阀。

常见的密封材料包括：

• EPDM
• NBR
• FKM
• PTFE

阀门关闭时，阀座材料通过弹性变形或适当的接触变形与蝶板形成密封，从而补偿一定的加工和装配偏差，并实现可靠关闭。

需要注意的是，不同软密封材料的性能存在明显差异。例如，EPDM、NBR和FKM属于弹性体材料，而PTFE的密封机理和材料特性与橡胶并不完全相同。因此，在实际选型时，还需要根据介质、温度和压力等条件确定具体阀座材料。

软密封蝶阀的典型特点

• 关闭密封性能较好
• 操作扭矩通常较小
• 结构相对简单
• 制造成本相对较低
• 可选择不同非金属阀座材料
• 适合常温或中低温等多种常规工况

因此，软密封蝶阀常用于水处理、HVAC、给排水以及部分一般工业流体控制系统。

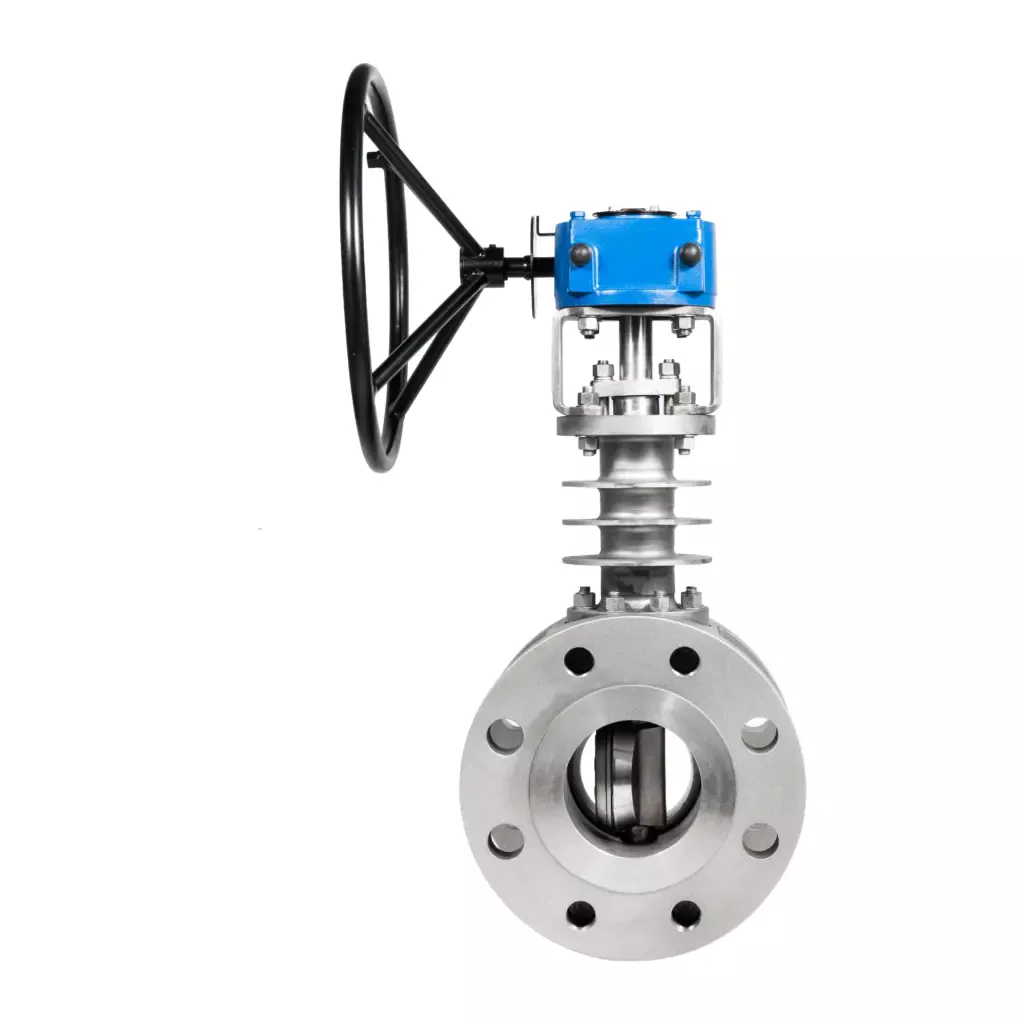

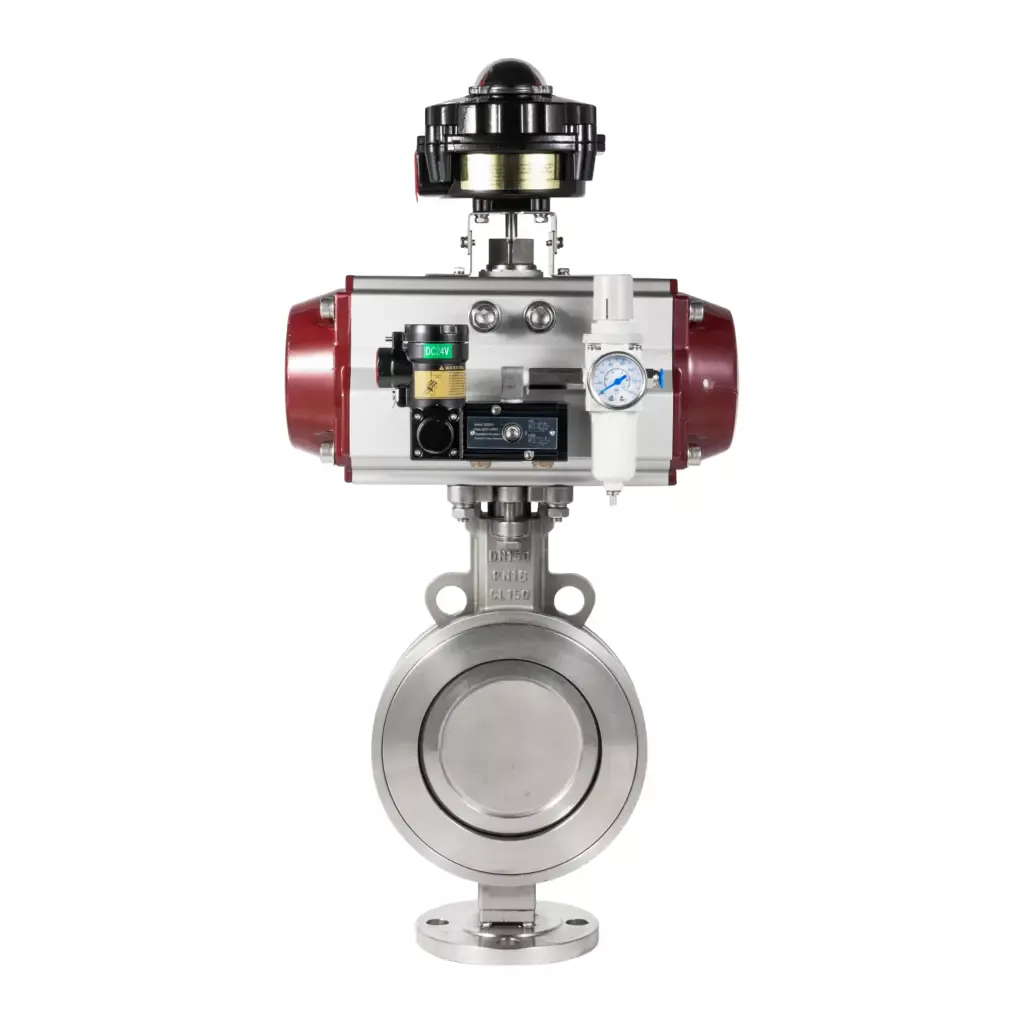

1.2 什么是硬密封蝶阀？

硬密封蝶阀通常采用金属或其他耐高温、耐磨材料构成密封副。

常见的材料包括：

• 不锈钢
• 合金钢
• 硬质合金
• 金属与石墨等复合密封材料
• 其他耐高温、耐磨材料

硬密封蝶阀主要依靠密封面的加工精度、合理的密封结构以及适当的密封比压实现可靠关闭。

硬密封蝶阀常见于多偏心蝶阀结构，尤其是三偏心蝶阀。不过，需要注意的是，偏心结构本身并不能直接等同于密封材料。

例如，部分双偏心高性能蝶阀也可以采用PTFE、RPTFE或其他非金属阀座。因此，判断一台蝶阀属于软密封还是硬密封，应同时查看阀座或密封圈材料以及具体密封结构，而不能仅根据中线、双偏心或三偏心结构进行判断。

硬密封蝶阀的典型特点

• 适合高温工况
• 耐磨损能力较好
• 抗介质冲刷能力较强
• 适合部分严苛工业环境
• 对密封面加工和制造精度要求较高

因此，在高温蒸汽、热油、冲刷性介质以及其他严苛工业工况中，金属硬密封蝶阀通常具有较大的应用价值。

2. 软密封和硬密封蝶阀有哪些主要区别？

软密封和硬密封并不存在绝对的优劣关系，而是针对不同工况形成的两种密封解决方案。

在实际应用中，选择哪一种蝶阀，不应只关注“软”或“硬”，而应从密封性能、温度、介质、磨损、操作扭矩、维护成本等多个方面进行综合判断。

2.1 密封性能和泄漏要求

软密封材料通常具有一定的弹性或接触变形能力，因此在阀门关闭时，可以更好地贴合蝶板密封面。

因此，对于介质相对洁净、工作条件适中，并且对关闭密封要求较高的工况，软密封蝶阀通常具有明显优势。

相比之下，硬密封蝶阀主要依靠金属密封面的加工精度、密封结构和密封比压实现关闭。

现代高性能金属硬密封蝶阀通过优化结构和加工工艺，同样可以实现良好的密封性能。因此，不能简单理解为“软密封一定不泄漏，而硬密封一定会泄漏”。实际泄漏性能仍应根据具体阀门结构、密封等级以及相关标准进行确认。

2.2 温度和介质兼容性

温度是选择密封形式时需要重点考虑的因素。

软密封蝶阀的适用温度主要取决于具体阀座材料。例如，不同的EPDM、NBR、FKM和PTFE具有不同的耐温范围和介质兼容性。

因此，即使同样属于软密封蝶阀，不同材料的实际适用范围也可能存在较大差异。

当工作温度较高时，普通橡胶密封材料可能出现老化、硬化、软化或永久变形等问题，从而影响密封性能。

相比之下，金属密封材料通常更适合高温环境。因此，对于高温蒸汽、热油、高温气体等工况，可以重点评估金属硬密封蝶阀。

不过，需要强调的是，蝶阀的实际适用温度仍取决于具体材料、密封结构和产品设计参数，而不能仅凭“软密封”或“硬密封”进行判断。

2.3 磨损、冲刷与使用寿命

当介质中含有固体颗粒、粉尘，或者流体具有较强冲刷性时，密封面的耐磨性能就变得尤为重要。

软密封材料在长期冲刷和摩擦条件下可能出现磨损，从而影响阀门的密封性能。因此，对于含颗粒或具有明显磨蚀性的介质，需要特别关注软密封材料的耐磨能力。

金属硬密封材料通常具有较高的机械强度和耐磨能力，因此在高温、磨损、冲刷或长期连续运行等工况中，合适的金属密封结构通常具有更好的耐久性。

但是，不能简单地认为“硬密封蝶阀的使用寿命一定更长”。

阀门的实际使用寿命还会受到介质特性、启闭频率、压差、密封材料、加工质量、安装方式以及维护情况等多种因素影响。

2.4 操作扭矩与执行器选型

软密封蝶阀通常具有较好的密封贴合能力，在合理的结构设计和工况条件下，操作扭矩相对较小。

因此，在配置气动执行器或电动执行器时，通常能够实现较为经济的自动化驱动方案。

相比之下，硬密封蝶阀通常需要通过适当的密封比压实现可靠关闭，因此在相同规格和工况下，其操作扭矩可能更高。

不过，实际扭矩并不仅仅由密封形式决定，还会受到阀门口径、工作压力、压差、介质、结构设计以及启闭频率等因素影响。

因此，在选择气动或电动执行器时，应根据实际阀门扭矩计算结果进行选型，并预留合理的安全系数。

2.5 压力能力与实际工况

软密封和硬密封经常被简单理解为“软密封适用于低压，硬密封适用于高压”，但这种说法并不完全准确。

在部分高温、高压差或严苛工业工况中，金属密封蝶阀通常具有更大的应用空间。

但是，蝶阀的实际压力能力并不是由密封形式单独决定的。

阀门的压力等级还与以下因素有关：

• 阀体设计
• 压力等级
• 阀体和内件材料
• 阀杆和蝶板强度
• 密封结构
• 产品设计标准

因此，不能简单理解为“软密封只能用于低压，硬密封一定适用于高压”。

在涉及高压力或高压差工况时，应根据具体阀门型号和技术参数进行确认。

2.6 成本与维护

从初始采购成本来看，软密封蝶阀通常具有一定优势。

由于结构相对简单，且非金属密封材料应用成熟，因此在常规工业项目中通常具有较好的经济性。

硬密封蝶阀由于对材料、加工精度和制造工艺要求更高，因此初始采购成本可能相对较高。

不过，采购成本并不能完全代表整个生命周期成本。

如果阀门应用于高温、磨损、冲刷或不方便频繁维护的工业系统，选择合适的硬密封结构可能有助于减少维护和更换频率。

因此，在选型过程中，建议同时考虑初始采购成本、使用寿命、维护周期以及停机成本。

软密封与硬密封蝶阀对比表

对比项目	软密封蝶阀	硬密封蝶阀
密封材料	EPDM、NBR、FKM、PTFE等非金属材料	金属及耐高温、耐磨材料
关闭密封	常规工况下通常具有良好密封性能	取决于密封结构、加工精度和产品等级
温度适应性	取决于具体阀座材料	通常更适合高温工况
耐磨能力	取决于密封材料和介质	通常更适合磨损和冲刷工况
操作扭矩	通常相对较小	可能相对较大，取决于具体结构
压力能力	取决于阀门设计和压力等级	同样取决于阀门设计和压力等级
使用寿命	受材料、介质和工况影响	在高温、磨损等工况下可能具有更好的耐久性
初始成本	通常较低	通常较高
典型工况	常温、中低温、洁净或一般工业介质	高温、冲刷、磨损或严苛工业介质

3. 软密封还是硬密封，应该怎么选？

对于大多数用户来说，选择蝶阀时最重要的问题并不是了解两种密封方式的定义，而是判断自己的实际工况更适合哪一种方案。

因此，在选型时建议重点考虑以下条件。

蝶阀密封形式选型参考表

工况条件	优先评估方向	仍需确认
常温、洁净介质	优先评估软密封	材料兼容性、压力等级、泄漏要求
对关闭密封要求较高	软密封通常具有优势	具体泄漏等级
高温介质	重点评估金属硬密封	实际温度、材料、压力等级
颗粒、冲刷或磨损介质	重点评估耐磨硬密封	颗粒尺寸、浓度、流速
频繁启闭	不能只看软密封或硬密封	阀门结构、操作扭矩、密封磨损、执行器
高压差	按具体阀门结构评估	阀门等级、扭矩、气蚀和冲刷风险

3.1 根据工作温度选择

工作温度是影响密封材料选择的重要因素。

如果介质温度较低或处于常规温度范围，可以优先评估软密封蝶阀。

如果工作温度较高，则需要重点确认密封材料的耐温能力。对于高温蒸汽、热油或高温工业气体等工况，可以进一步评估金属硬密封结构。

3.2 根据介质特性选择

对于清水、空气以及其他相对洁净的一般工业介质，软密封蝶阀通常能够满足大多数控制需求。

但是，如果介质中含有固体颗粒、粉尘，或者存在明显冲刷和磨蚀风险，则需要更加关注密封材料的耐磨性能。

此时，可以重点评估适合相关工况的金属硬密封蝶阀。

3.3 根据泄漏要求选择

如果系统对阀门关闭状态下的泄漏要求较高，软密封通常具有良好的应用优势。

不过，如果系统同时存在高温、冲刷、磨损或长期连续运行等条件，则不能只关注泄漏要求。

更合理的方法是综合考虑：

• 密封等级
• 工作温度
• 介质特性
• 阀门结构
• 密封材料
• 维护周期

只有在这些参数之间取得平衡，才能选择更加合适的蝶阀方案。

3.4 根据启闭频率选择

对于频繁启闭的自动化系统，不能简单地认为软密封或硬密封一定更适合。

启闭频率可能影响密封面的磨损、操作扭矩以及执行器的使用寿命。

因此，需要结合阀门结构、密封材料、实际压差以及执行器配置进行综合评估。

3.5 根据生命周期成本选择

采购价格只是阀门成本的一部分。

如果应用环境较为温和，软密封蝶阀通常具有较低的初始成本和较好的经济性。

但是，如果应用于高温、冲刷、磨损或不方便停机维护的系统，则需要进一步考虑维护成本、密封件更换频率以及设备停机成本。

因此，正确的选型不应该只比较采购价格，而应该从整个使用周期评估阀门成本。

向 KST 进行蝶阀选型咨询时，需要提供哪些参数？

为了帮助工程师更准确地选择蝶阀，在向KST确认产品选型时，建议同时提供以下参数：

• 介质名称
• 最高工作温度
• 正常工作压力和最大压力
• 阀门前后压差
• 管道口径
• 连接方式
• 泄漏要求
• 启闭频率
• 手动、气动或电动执行方式

此外，对于软密封应用，还应明确阀座材料要求。

而对于高温、冲刷或其他严苛工业工况，则需要进一步确认密封结构和材料配置。

相比只说明“需要软密封蝶阀”或“需要硬密封蝶阀”，提供完整的工况参数更有利于确定合适的阀门结构和配置。

4. 哪些情况需要特别谨慎？

在部分特殊工况下，仅仅根据“软密封”或“硬密封”进行选择可能并不充分，需要进一步进行技术确认。

4.1 高温工况

高温不仅会影响软密封材料的性能，也可能影响金属材料的强度、热膨胀以及密封面的配合状态。

因此，在高温应用中，应确认：

• 实际工作温度
• 最高温度和正常温度
• 温度波动情况
• 密封材料
• 阀门压力等级

4.2 高压差工况

高压差可能增加阀门启闭扭矩，并提高密封面受到的压力和冲刷风险。

因此，不能仅根据软密封或硬密封判断阀门是否适用，而应进一步确认阀门的压力等级、允许压差、操作扭矩以及相关流体工况。

4.3 含颗粒或强冲刷介质

如果介质中含有固体颗粒、粉尘或其他磨蚀性物质，密封面的磨损速度可能明显增加。

此时，应重点确认：

• 颗粒尺寸
• 颗粒浓度
• 介质流速
• 阀门启闭频率
• 密封材料耐磨性能

对于这类工况，金属硬密封结构可能具有优势，但仍需要结合具体介质进行判断。

4.4 严格泄漏要求

如果系统对泄漏等级有明确要求，不能只根据“软密封”或“硬密封”判断。

应进一步确认具体产品能够达到的：

• 泄漏等级
• 测试标准
• 测试介质
• 工作压力
• 实际工况

尤其是在低压、高温或特殊介质条件下，实际密封性能可能受到多种因素影响。

典型应用示例

软密封蝶阀典型应用包括：

• 常温水处理
• HVAC系统
• 给排水
• 一般洁净流体

硬密封蝶阀典型应用包括：

• 高温蒸汽
• 热油
• 存在明显冲刷或磨损风险的工业介质

不过，需要注意的是，行业名称或应用名称本身不能替代具体工况参数。

最终仍应根据温度、压力、压差、介质特性以及泄漏要求进行确认。

5. FAQ

1. 软密封蝶阀和硬密封蝶阀哪个更好？

两者没有绝对的优劣之分。

软密封蝶阀通常更适合常温或中低温、介质相对洁净，并且重视关闭密封和经济性的工况。

硬密封蝶阀则更适合进一步评估高温、冲刷、磨损或长期连续运行等严苛工业条件。

最终仍需要结合具体阀门结构、材料和实际工况进行选择。

2. PTFE蝶阀属于软密封还是硬密封？

通常情况下，采用PTFE阀座或密封材料的蝶阀一般归入软密封或非金属密封类别。

不过，PTFE与EPDM、NBR等橡胶材料的物理特性不同，因此不能简单地用“弹性材料”概括所有软密封材料。

实际应用中，还需要结合具体阀门结构和密封配置进行判断。

3. 双偏心蝶阀一定是硬密封蝶阀吗？

不一定。

双偏心属于阀门结构设计，而软密封或硬密封主要与阀座和密封材料有关。

部分双偏心高性能蝶阀可以采用PTFE、RPTFE等非金属阀座，也可以根据产品设计采用其他密封结构。

因此，不能仅根据“双偏心”判断蝶阀属于硬密封。

4. 硬密封蝶阀一定适用于高压吗？

不一定。

在部分高温、高压差或严苛工业工况中，金属硬密封蝶阀具有较大的应用空间。

但是，阀门的实际压力能力仍取决于阀体设计、压力等级、材料强度、密封结构以及相关产品标准。

因此，不能简单理解为“硬密封一定适用于高压”。

5. 硬密封蝶阀的使用寿命一定更长吗？

不一定。

在高温、磨损、冲刷或长期连续运行等工况中，合适的金属密封结构通常具有较好的耐久性。

但是，阀门的实际使用寿命还会受到介质、启闭频率、压差、密封材料、制造质量、安装和维护等因素影响。

因此，不能仅根据软密封或硬密封判断阀门的使用寿命。

6. 水系统应该选择软密封还是硬密封蝶阀？

对于大多数常温水处理、给排水和HVAC系统，可以优先评估软密封蝶阀。

但是，如果水温较高、介质含有颗粒、存在明显冲刷，或者对阀门耐久性有特殊要求，则需要进一步结合实际工况评估合适的密封结构和材料。
