为什么球阀分浮动球阀与固定球阀？

引言

在工业管道系统中，球阀因结构紧凑、启闭速度快、流阻较小以及密封性能好，被广泛应用于各种流体控制系统。在选择球阀时，我们经常会看到两个名称：浮动球阀和固定球阀。既然两者都是通过球体旋转 90°实现开启和关闭，为什么还要设计成两种不同结构？关键并不只是“球体能不能移动”，而在于两种结构处理介质压力载荷、阀座密封载荷和操作扭矩的方式不同。本文将重点介绍浮动球阀与固定球阀的核心区别、为什么工程上需要两种结构，以及实际项目中应该如何选择。

快速答案

球阀之所以分为浮动球阀和固定球阀，根本原因是两种结构处理介质压力载荷、阀座密封载荷和操作扭矩的方式不同。

浮动球阀的球体在介质压力作用下可以沿流向产生少量位移，并压紧下游阀座形成密封。结构相对简单，因此在中小口径以及满足具体压力等级的工业管道中应用较多。

固定球阀则通过支撑结构限制球体的轴向位移，由可移动阀座在预紧力和介质压力作用下贴向球体完成密封。这种结构有利于在大口径、高压差以及对操作扭矩控制要求较高的系统中管理球体和阀座所承受的载荷。

不过，这并不意味着“浮动球阀只能用于低压，固定球阀一定用于高压”。实际选择仍需要结合口径、压力等级、最大压差、材料、阀座设计、密封要求以及操作扭矩综合判断。

目录

1.浮动球阀和固定球阀的核心区别是什么？

• 1.1浮动球阀：球体产生微量位移
• 1.2固定球阀：球体受支撑，阀座向球体移动

2.为什么需要浮动球和固定球两种结构？

• 2.1管道压差会对关闭状态下的球体产生载荷
• 2.2口径和压差增加时，下游阀座载荷也会增加
• 2.3阀座载荷增加会进一步影响摩擦和操作扭矩
• 2.4固定球结构如何重新管理球体和阀座载荷？
• 2.5为什么不全部使用固定球阀？

3.浮动球阀 vs 固定球阀：主要区别

4.实际项目中应该怎么选？

• 4.1阀门口径
• 4.2最大工作压力与关闭压差
• 4.3阀座载荷与操作扭矩
• 4.4密封结构与项目要求
• 4.5生命周期成本

5.FAQ

关键词： 球阀，浮动球阀，固定球阀，浮动球阀与固定球阀的区别，工业球阀

您可以通过观看以下视频快速了解：

1. 浮动球阀和固定球阀的核心区别是什么？

两种球阀最直观的区别，在于球体如何支撑，以及阀门如何形成密封。

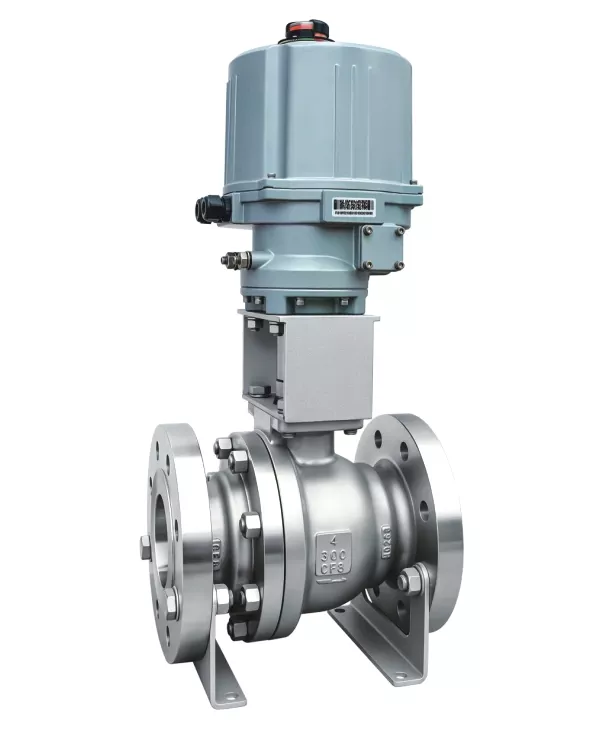

1.1 浮动球阀：球体产生微量位移

浮动球阀的球体没有通过上下支撑结构完全限制轴向位移。

当阀门关闭后，上游与下游之间形成压差，介质压力作用在球体上，使球体沿流向产生少量位移，并压紧下游阀座，从而形成密封。

其密封过程可以简单理解为：

介质压力 → 推动球体 → 球体压向下游阀座 → 实现密封

因此，介质压力本身也是浮动球阀形成密封力的重要来源之一。

浮动球阀的主要特点

• 结构相对简单
• 零部件数量较少
• 阀体结构紧凑
• 制造成本相对较低
• 维护相对方便
• 中小口径应用较常见
• 在合适的阀座设计下可以获得良好的密封性能

需要注意的是，浮动球阀并不意味着只能用于低压工况。

部分经过专门设计的小口径浮动球阀同样可以覆盖较高压力等级。实际允许的压力范围取决于阀门口径、材料、阀座设计、密封材料、结构设计以及相关标准，因此应以具体产品型号和技术数据为准。

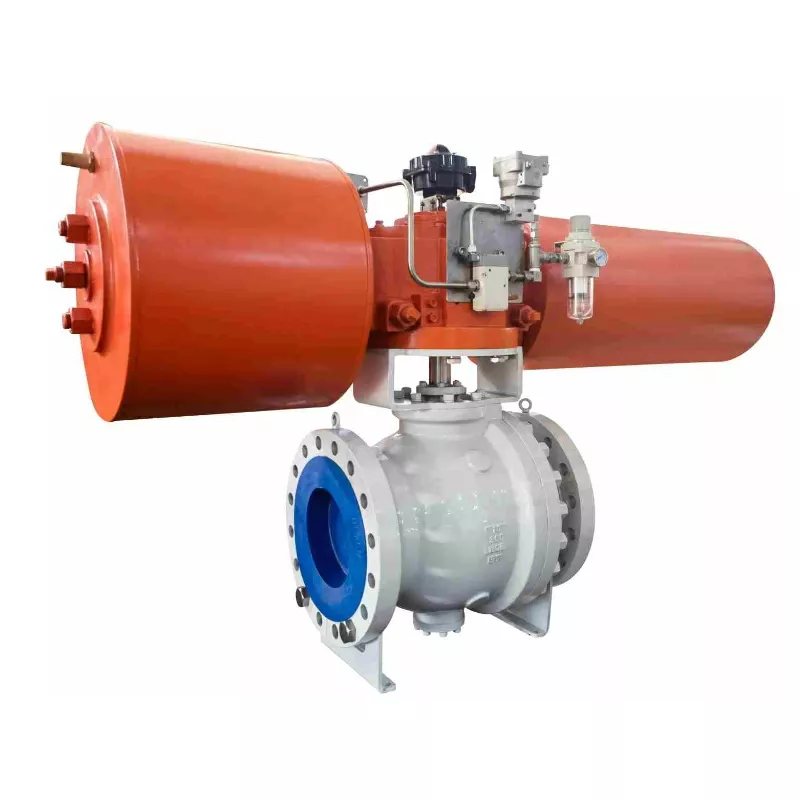

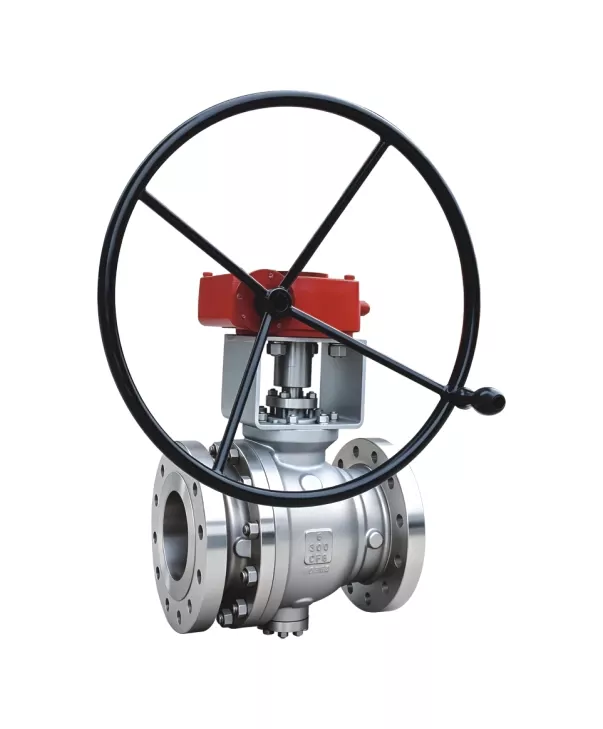

1.2 固定球阀：球体受支撑，阀座向球体移动

固定球阀的球体通过支撑结构限制轴向位移。在管道压力作用下，球体主要保持在固定位置进行旋转，而不是像浮动球阀一样明显向下游移动。

那么它如何实现密封？关键在于可移动阀座。

固定球阀通常采用带有预紧力的阀座结构。关闭时，阀座在弹簧预紧力和介质压力作用下贴向球体，从而形成密封。

可以简单理解为：球体保持固定 → 介质压力及预紧力作用于阀座 → 阀座压向球体 → 实现密封

因此，两种结构可以用一句话理解：浮动球阀是“球找阀座”，固定球阀是“阀座找球”。

这也是理解两者工作方式最简单的方法。

2. 为什么需要浮动球和固定球两种结构？

真正决定球阀为什么需要两种结构的，并不是名称，而是压力载荷如何作用在球体和阀座上，以及这种载荷最终如何影响密封和操作扭矩。

2.1 管道压差会对关闭状态下的球体产生载荷

当球阀关闭后，上游和下游之间通常存在压力差。

介质压力会作用在球体的有效面积上，从而产生一个沿流向的载荷。

对于浮动球阀来说，这个载荷会推动球体向下游阀座移动。

在中小口径以及适当压力条件下，这种设计结构简单，而且可以利用介质压力增强球体与下游阀座之间的密封。

但是，当阀门口径增大或者关闭压差升高时，作用在球体上的载荷也会随之增加。

这就是两种球阀结构开始产生明显差异的地方。

2.2 口径和压差增加时，下游阀座载荷也会增加

对于浮动球阀来说，球体受到介质压力后，会把相应载荷传递到下游阀座。

因此，在其他条件相近的情况下：

口径增大或关闭压差升高 → 球体受到的载荷增加 → 下游阀座承受的载荷增加

这并不代表浮动球阀不能用于较高压力，而是说明随着尺寸和压差的增加，球体、阀座以及相关密封结构需要承受更大的载荷。

这时，阀座材料、结构设计、密封形式以及阀门尺寸都会变得更加重要。

2.3 阀座载荷增加会进一步影响摩擦和操作扭矩

球体与阀座之间不仅存在密封力，也存在摩擦。

当浮动球阀关闭时，球体被介质压力推向下游阀座。随着压差和口径增大，球体与阀座之间的接触载荷可能增加，相应的摩擦力也会增加。

当阀门重新开启时，阀杆和执行器需要克服这些摩擦力。

因此，在其他条件相近的情况下：口径越大、关闭压差越高，浮动球阀所需要的操作扭矩可能越大。

如果是手动球阀，操作可能变得更加困难。

如果配置：

• 气动执行器
• 电动执行器
• 液动执行器

则执行机构必须提供足够的输出扭矩，同时还需要考虑合理的安全系数。

因此，阀门扭矩并不仅仅影响操作体验，还会直接影响执行器型号、系统尺寸以及自动化配置成本。

2.4 固定球结构如何重新管理球体和阀座载荷？

固定球阀采用支撑结构对球体进行支撑，使球体在压力作用下不会依靠整体向下游移动来完成密封。

介质产生的部分载荷由球体支撑结构承担，而密封则主要依靠可移动阀座贴向球体实现。

因此，在大口径和较高压差条件下，固定球结构可以更加合理地管理：

• 球体载荷
• 阀座载荷
• 球体与阀座之间的摩擦
• 阀门操作扭矩

固定球结构能够有效改善大口径和高压差条件下球体载荷、阀座载荷和操作扭矩增加所带来的问题，因此在这类工况中具有明显的结构优势。

2.5 为什么不全部使用固定球阀？

既然固定球阀在大口径、高压差条件下具有优势，为什么所有球阀不都采用固定球结构？

因为固定球阀的结构通常更加复杂。

一般可能需要增加：

• 球体支撑结构
• 下支撑轴或耳轴
• 轴承
• 可移动阀座
• 弹簧预紧机构
• 更多密封和支撑部件

这意味着其设计、加工和装配更加复杂，制造成本通常也更高。

相比之下，在中小口径以及一般工业工况下，如果浮动球阀已经可以满足压力、密封和操作扭矩要求，采用更加简单的浮动球结构通常具有更好的经济性。

所以浮动球阀与固定球阀并不是谁“更高级”，而是针对不同载荷条件形成的两种工程解决方案。

3. 浮动球阀 vs 固定球阀：主要区别

对比项目	浮动球阀	固定球阀
球体结构	球体可沿流向产生少量位移	球体通过支撑结构限制轴向位移
密封原理	介质压力推动球体压紧下游阀座	阀座在预紧力及介质压力作用下贴向球体
球体运动	旋转，同时可产生少量位移	主要进行旋转运动
压差载荷处理	介质压力推动球体，并将载荷传递至下游阀座	球体主要由支撑结构承载，阀座向球体移动完成密封
口径/压差增加后的影响	下游阀座载荷及开启扭矩可能明显增加	更适合管理大尺寸和较高压差下的球体载荷
阀座结构	结构相对简单	通常采用可移动并带预紧力的阀座结构
操作扭矩	随口径及压差增加可能明显增大	大口径、高压差条件下通常更容易控制
结构复杂度	相对简单	相对复杂
制造成本	相对较低	相对较高
常见尺寸	中小口径较常见	中大型口径较常见
维护	部件较少，维护相对方便	部件更多，对维护要求相对较高

这张表最重要的不是简单记住“浮动球适合小口径、固定球适合大口径”，而是理解背后的逻辑：真正的区别在于两种结构如何处理压差产生的球体载荷、阀座载荷和操作扭矩。

4. 实际项目中应该怎么选？

实际选型时，不建议仅根据“压力高不高”或者“口径大不大”做判断，而应综合考虑以下几个参数。

4.1 阀门口径

对于一般中小口径管道，如果压力、阀座载荷以及操作扭矩均满足设计要求，浮动球阀通常具有结构简单和经济性较好的优势。

随着阀门口径增加，球体有效受压面积增大，介质作用在球体上的载荷也可能增加。

因此，在中大型口径球阀中，需要重点评估固定球结构。

4.2 最大工作压力与关闭压差

选择球阀时，不能只看系统的最高工作压力。

还需要特别关注：

阀门关闭时可能承受的最大压差。

因为真正影响球体载荷、阀座载荷和操作扭矩的重要因素之一，就是关闭状态下球体两侧的压力差。

因此，即使两个项目的工作压力等级相同，如果关闭压差不同，对球阀结构和执行器扭矩的要求也可能不同。

4.3 阀座载荷与操作扭矩

对于自动化球阀，操作扭矩是非常重要的参数。

如果阀门需要安装气动、电动或液动执行器，应根据实际工况确认：

• 开启扭矩
• 关闭扭矩
• 最大压差下的扭矩
• 阀座摩擦
• 执行器输出扭矩
• 安全系数

特别是在大口径或高压差条件下，固定球结构通常更有利于控制球体与阀座载荷，使执行机构选型更加合理。

4.4 密封结构与项目要求

实际项目中，除了球体采用浮动还是固定结构之外，还需要进一步确认阀座和密封设计。

尤其对于固定球阀，不同项目可能对以下功能提出要求：

• 阀座泄压
• 双向密封
• 双向隔离
• DBB
• DIB
• 泄漏等级
• 防火设计

因此，不能仅根据“固定球阀”这个名称判断其全部密封功能。

固定球阀的实际密封和压力管理能力，还需要结合具体阀座结构及项目规范进行确认。

阀门的使用频率也可以在这里综合考虑。如果需要频繁启闭，还应进一步关注阀座磨损、球体表面处理、操作扭矩及阀门寿命，而不是简单理解成“频繁启闭就一定需要固定球阀”。

4.5 生命周期成本

球阀选型不能只比较采购价格。

浮动球阀结构简单，因此初始采购成本通常较低。

固定球阀结构更加复杂，初始成本通常更高，但对于大口径、高压差或者关键自动化管道，固定球结构在载荷管理、操作扭矩和执行机构匹配方面可能更符合长期运行要求。

因此，应综合考虑：

采购成本 + 执行器成本 + 维护成本 + 使用寿命 + 系统可靠性

而不是只比较单台阀门价格。

快速选型参考

工况	建议重点评估
中小口径 + 载荷和扭矩满足要求	可评估浮动球阀
大口径 + 较高关闭压差	重点评估固定球阀
高压力 + 小口径	不能直接排除浮动球阀，应根据具体型号判断
对操作扭矩控制要求较高	重点比较固定球结构
对阀座泄压、双向隔离、DBB / DIB 等有特殊要求	进一步确认固定球阀的具体阀座结构

这种按工况划分的方式，比单纯按照“石油、化工、水处理”等行业区分两种球阀更加准确，因为同一个行业或同一套装置中，也可能同时使用浮动球阀和固定球阀。

KST 球阀选型建议

KST 同时提供浮动球阀和固定式球阀，实际选型应根据阀门口径、介质、工作压力、最大压差、温度、材料以及控制方式进行确认。

在询价或技术确认时，建议提供以下参数：

• 介质
• 阀门口径
• 工作温度
• 正常工作压力
• 最大工作压力
• 最大关闭压差
• 阀体材料
• 阀座材料
• 连接标准
• 压力等级
• 执行方式
• 泄漏要求

这些参数比单独说明“需要浮动球阀”或者“需要固定球阀”，更有助于确认合适的阀门结构和配置。

5. FAQ

1. 浮动球阀和固定球阀最大的区别是什么？

最大的区别在于球体的支撑方式以及密封载荷的处理方式。

浮动球阀的球体可以在介质压力作用下产生少量位移，通过球体压紧下游阀座形成密封。

固定球阀的球体通过支撑结构限制轴向位移，主要由可移动阀座在预紧力和介质压力作用下贴向球体形成密封。

简单理解就是：浮动球阀是“球找阀座”，固定球阀是“阀座找球”。

2. 为什么大口径球阀通常更多采用固定球结构？

随着阀门口径增大，球体的有效受压面积也会增大。

在存在关闭压差时，作用在球体上的载荷可能明显增加。

如果采用浮动球结构，这些载荷会进一步传递到下游阀座，并影响阀座载荷、摩擦以及操作扭矩。

固定球阀通过支撑结构管理球体载荷，因此更加适合大口径及较高压差工况。

3. 浮动球阀可以用于高压管道吗？

可以。

不能简单地根据“浮动球”这一结构判断压力等级。

部分经过专门设计的小口径浮动球阀同样可以用于较高压力等级。

具体是否适用，需要根据阀门口径、压力等级、材料、阀座设计、密封材料及制造标准进行确认，并以具体产品数据表为准。

4. 固定球阀的操作扭矩一定比浮动球阀小吗？

不一定。

操作扭矩还受到阀门尺寸、压差、阀座材料、预紧力、密封结构、温度以及制造设计等多种因素影响。

但在相同或相近的大口径、高压差条件下，固定球结构由于球体受到支撑，通常更加有利于管理球体与阀座之间的载荷和摩擦，从而更容易控制操作扭矩。

5. 如何快速判断选择浮动球阀还是固定球阀？

可以首先关注四个核心参数：阀门口径、最大关闭压差、阀座载荷和操作扭矩。

一般来说：

中小口径 + 载荷和扭矩满足要求，可以评估浮动球阀；

大口径 + 较高关闭压差 + 对扭矩控制要求较高，可以重点评估固定球阀。

但这不是绝对分界。

最终还需要结合介质、温度、压力等级、阀座材料、密封要求、执行方式以及相关设计标准完成选型。
