引言
阀门接口选错，可能装不上，也会增加泄漏和维护风险。本文对比6种常见连接方式，帮助您确认哪种适合现有管道。
快速回答：阀门常见的连接方式有哪些？它们有什么区别？
阀门常见的连接形式包括法兰、螺纹、焊接、对夹、卫生级卡箍和沟槽连接，本文重点介绍这6种。
法兰便于拆装；螺纹常见于小口径管道；焊接减少可拆卸连接处；对夹结构紧凑；卫生级卡箍便于拆洗；沟槽连接可减少现场焊接。
选择时，先确认现有管道接口，再核对尺寸、连接标准、压力、温度、密封件及维护要求。连接方式相同，不代表任意两件产品都能直接配装。
目录
- 1.什么是阀门连接方式？
- 2.阀门常见的6种连接方式
- 2.1 法兰连接
- 2.2 螺纹连接
- 2.3 焊接连接
- 2.4 对夹连接
- 2.5 卫生级卡箍连接
- 2.6 沟槽连接
- 3.不同阀门连接方式有什么区别？
- 4.如何选择合适的阀门连接方式？
- 5. 总结
- 6. FAQ
1. 什么是阀门连接方式？
阀门连接方式，就是阀门与管道如何接在一起。这里讨论的是阀门两端的管道接口，不是阀体内部采用一片式、两片式还是三片式结构。
不同连接方式在安装、密封、维护和适用工况上各有特点，需要根据实际管道条件进行选择。
2. 阀门常见的6种连接方式

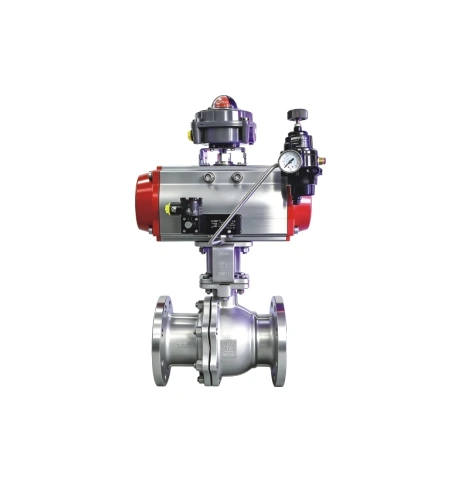

2.1 法兰连接
法兰连接是工业阀门中非常常见的一种连接方式。
它通过螺栓将阀门两端的法兰与管道法兰固定在一起，并利用合适的密封垫片实现连接处的密封。
主要特点：
- 安装、拆卸方便，便于后期维护和更换。
- 适用范围广，可用于多种管径和压力等级。
- 连接结构稳定，适用于多种工业管道系统。
- 需要配套法兰、螺栓和密封垫片，安装空间要求相对较大。
常见应用：
法兰连接广泛应用于石油化工、电力、水处理、工业自动化等领域。
常见阀门： 法兰球阀、法兰闸阀、法兰截止阀、法兰蝶阀和法兰止回阀等。
对于需要定期拆卸、检修或更换的阀门，法兰连接通常是比较合适的选择。
采购注意事项：
采购法兰阀门时，不要只确认“DN50”或“2英寸”。还应核对连接标准、压力等级、螺栓孔位置、密封面形式和垫片要求。
口径相同，不代表两片法兰一定能够直接连接。

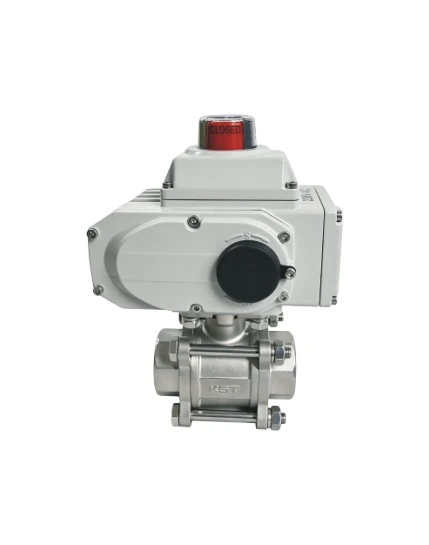

2.2 螺纹连接
螺纹连接是通过阀门接口与管道上的内外螺纹相互配合，实现阀门与管道的连接。
这种连接方式结构简单，通常不需要额外的法兰，广泛应用于小口径管道。
主要特点：
- 结构紧凑，安装相对简单。
- 不需要法兰连接件，成本通常较低。
- 适合小口径管道和空间有限的安装环境。
- 对螺纹规格和安装质量有一定要求，不适合所有高压或强振动工况。
常见应用：
螺纹连接常用于压缩空气、小型供水系统、仪表管路及一般工业流体控制系统。
常见阀门： 螺纹球阀、螺纹截止阀、螺纹止回阀和针型阀等。
采购注意事项：
常见螺纹标准包括NPT、BSPT和BSPP等，不同标准不能随意混用。
螺纹口径相同，也不代表接口一定匹配。除了确认NPT、BSPT或BSPP，还应核对内外螺纹和具体密封方式。
- NPT、BSPT： 常见的锥螺纹接口，通常在螺纹配合处实现密封，并根据设计要求使用合适的密封材料。
- BSPP： 属于平行螺纹，接口通常需要依靠垫片、O形圈或专用密封面实现密封
因此，不能把所有螺纹接口都当作缠密封带即可安装。采购时，应提前确认螺纹规格和密封要求。
2.3 焊接连接
焊接连接是通过焊接工艺，将阀门与管道直接连接在一起。
与法兰连接和螺纹连接相比，焊接连接通常具有较高的连接强度，也减少了可拆卸接头带来的潜在泄漏点。
常见的焊接连接主要分为两种：
① 对焊连接（Butt Weld Connection，BW）
对焊连接是将阀门端部与管道端部对齐，再通过焊接形成固定连接。
这种方式常用于高温、高压以及对管道连接可靠性要求较高的工况。
② 承插焊连接（Socket Weld Connection，SW）
承插焊连接是将管道插入阀门的承插口，再沿连接位置进行焊接。
这种方式通常用于小口径工业管道。
主要特点：
- 连接强度高，密封可靠性较好。
- 无需使用法兰连接处的垫片和螺栓。
- 适用于部分高温、高压及严苛工况。
- 拆卸和更换比较麻烦，通常需要切割或重新焊接。
常见应用：
焊接连接既可用于符合设计要求的工业管道，也可用于食品、饮料、制药等卫生级系统。
工业工况需要核对压力、温度和焊接工艺；卫生级系统还应关注接液表面、焊口质量和清洁要求。
常见阀门： 焊接球阀、焊接闸阀、焊接截止阀及部分卫生级焊接阀门等。
采购及安装注意事项：
采购焊接阀门时，应核对端部尺寸、管壁厚度、材质以及焊接工艺要求。
焊接质量会直接影响连接的可靠性。安装时应根据阀门结构、材质和工况要求选择合适的焊接工艺，避免焊接热量损坏内部密封件。
此外，并不是所有焊接阀门都符合卫生级要求。对于食品、制药等管道，还需要单独确认阀门材质、内部结构及清洁要求。

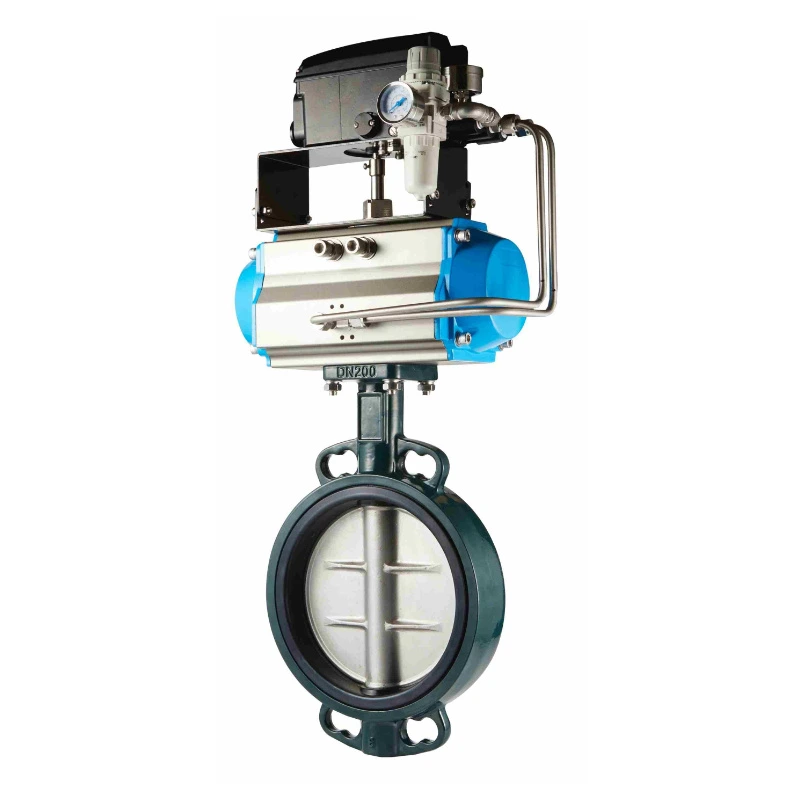

2.4 对夹连接（Wafer Connection）
对夹连接是将阀门安装在两片管道法兰之间，再利用螺栓将阀门夹紧固定。
对夹阀本身通常没有两端完整的连接法兰，但安装时仍然需要两片管道法兰夹紧。
它与法兰阀的区别，主要是阀门本体和螺栓的连接方式不同，并不是“一个用法兰、一个不用法兰”。
这种连接方式的突出优势是结构紧凑、重量较轻，能够节省一定的安装空间。
主要特点：
- 结构紧凑，重量相对较轻。
- 安装空间需求较小。
- 配套结构相对简单，部分情况下可降低安装成本。
- 安装时需要保证两侧法兰正确对中并均匀紧固。
常见应用：
对夹连接广泛应用于暖通空调、水处理、工业循环水及一般流体输送系统。
常见阀门： 对夹蝶阀、对夹止回阀等。

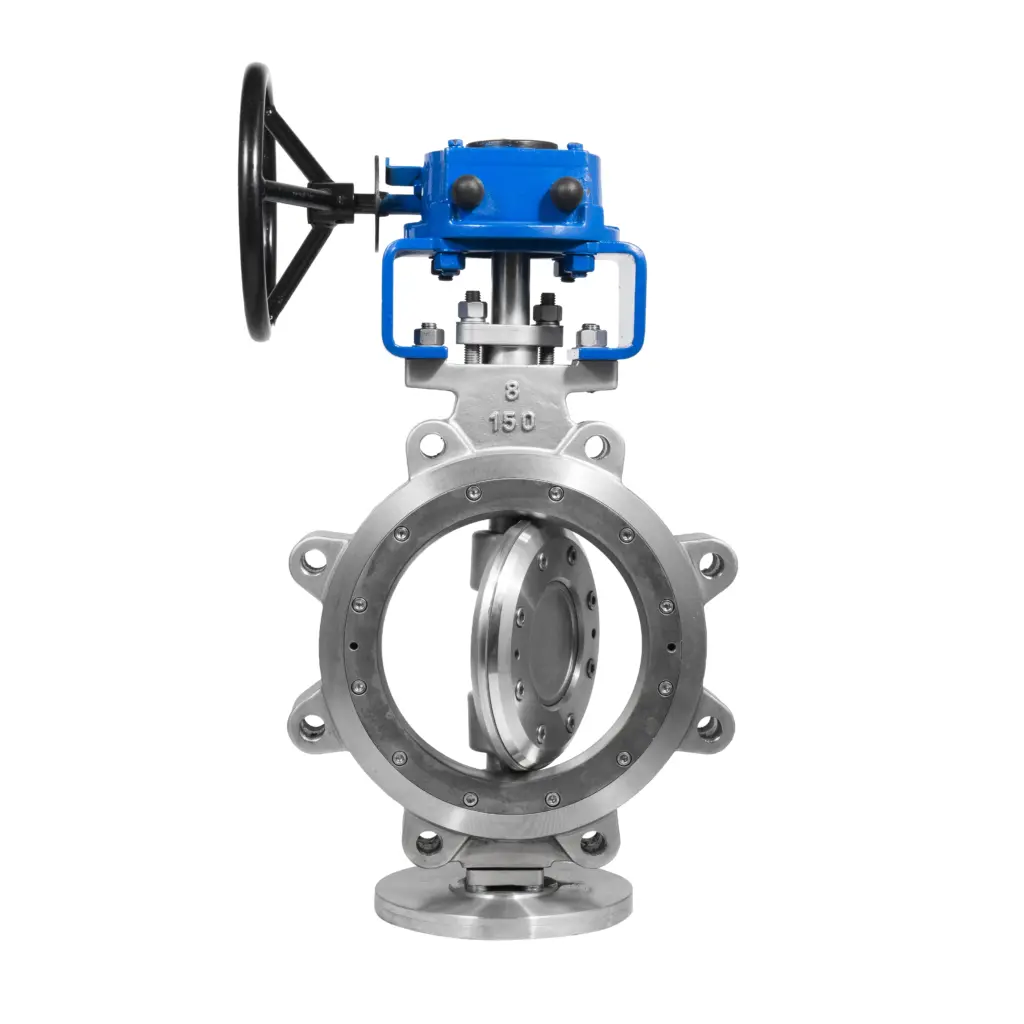

此外，蝶阀还常采用凸耳式连接。
这种结构通过阀体上的螺纹凸耳与两侧法兰分别连接。部分符合相应设计和压力要求的凸耳式蝶阀，可用于管线末端工况。
采购注意事项：
采购对夹阀门时，需要确认配套法兰标准、阀门安装长度、压力等级以及安装空间。
对于蝶阀，还应确认阀板开启时是否有足够的动作空间，避免与管道内壁或相邻部件发生干涉。

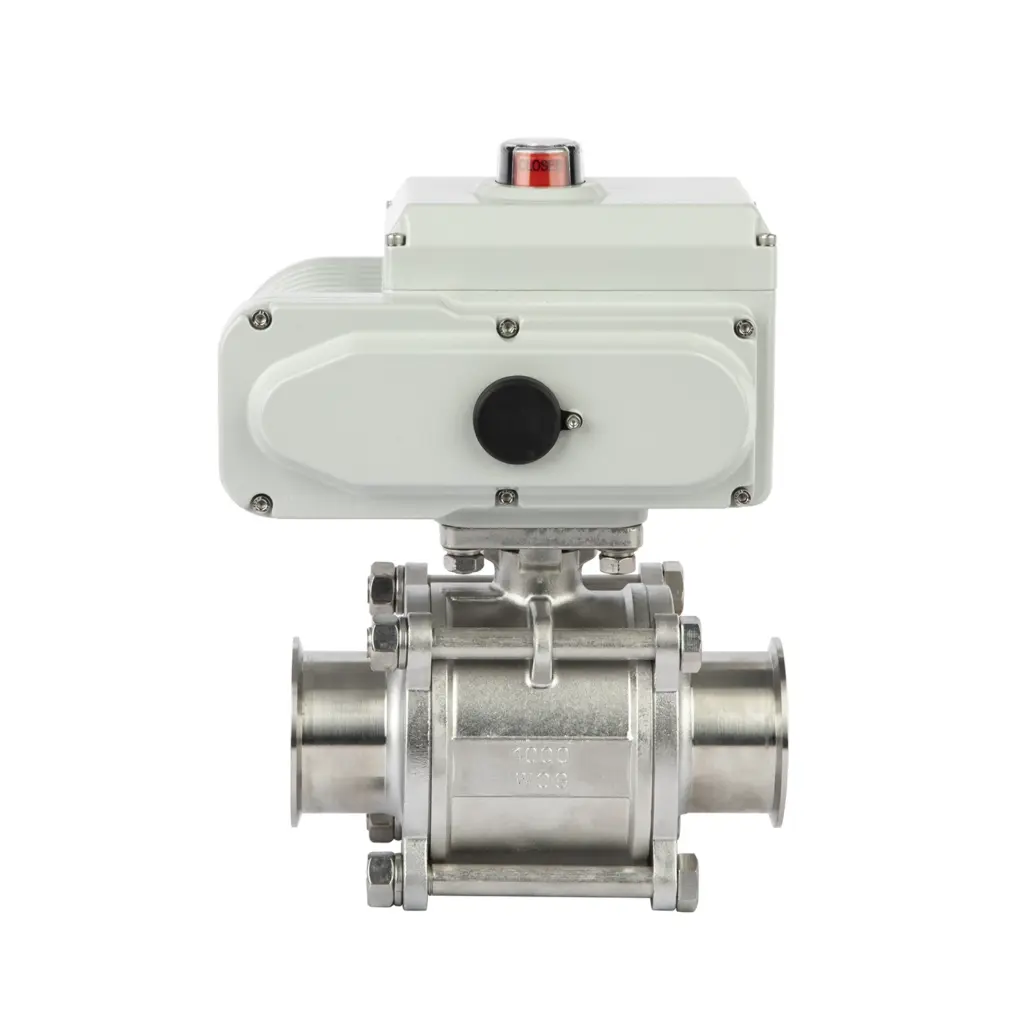

2.5 卫生级卡箍连接
本文这里的卡箍连接，主要指卫生级快装接口：两个配套端部之间放入密封垫，再用卡箍锁紧。
它与消防、供水系统中常见的沟槽接头不是同一种接口，不能因为都使用夹紧结构就直接混用。
卫生级卡箍连接在食品、制药及生物工程等行业比较常见。
主要特点：
- 安装和拆卸方便。
- 适合需要经常清洗或维护的管道系统。
- 结构紧凑，有利于提高维护效率。
- 需要使用匹配的卡箍、密封件及接口规格。
常见应用：
卫生级卡箍连接通常用于食品加工、饮料生产、制药及其他对卫生和清洁要求较高的工况。
对于需要频繁清洗、拆卸或检查的管道系统，卫生级卡箍连接通常更加方便。
采购注意事项：
采购时应确认接口标准、端部尺寸、卡箍与密封垫是否匹配。
采用卡箍连接，不等于整台阀门就自动满足卫生要求；材料、接液表面和清洗要求仍需另外确认。
此外，卫生级卡箍连接的适用压力和温度受到具体结构及密封材料的限制，不能直接替代所有工业高压连接方式。
2.6 沟槽连接（Grooved Connection）
沟槽连接是通过管道和阀门接口上的沟槽，配合专用沟槽接头及密封圈，实现连接和密封。
这种连接方式不需要在安装现场进行接口焊接，安装效率通常较高。
与卫生级卡箍连接不同，沟槽连接依靠专用接头与沟槽结构配合固定，常用于消防、建筑供水等管道系统。
主要特点：
- 安装相对快捷，便于施工。
- 减少现场焊接作业。
- 部分结构可以拆卸，方便维护。
- 需要匹配沟槽尺寸、接头规格和密封材料。
常见应用：
沟槽连接常用于消防给水、建筑供水、暖通空调和部分工业水系统。
常见阀门： 沟槽蝶阀、沟槽闸阀和沟槽止回阀等。
对于需要提高现场安装效率的管道项目，沟槽连接是一种值得考虑的选择。
采购注意事项：
采购沟槽阀门时，应确认沟槽尺寸、接头规格、密封圈材料以及额定压力和温度条件。
即使管道口径相同，如果沟槽尺寸或接头规格不匹配，也可能无法正常安装。
3. 不同阀门连接方式有什么区别？
了解各种连接方式后，可以通过下面的表格快速比较它们的特点，以及采购前需要核对的内容。
| 连接方式 | 一句话特点 | 采购前要核对什么 |
|---|---|---|
| 法兰连接 | 便于拆装和检修 | 连接标准、压力等级、孔位、密封面与垫片 |
| 螺纹连接 | 常见于小口径管道，结构紧凑 | NPT/BSPT/BSPP、内外螺纹和密封方式 |
| 焊接连接 | 减少可拆卸连接处 | 端部尺寸、管壁厚度、材质与焊接要求 |
| 对夹连接 | 结构紧凑，夹在管道法兰之间 | 配套法兰、安装长度及阀门动作空间 |
| 卫生级卡箍连接 | 便于拆卸与清洗 | 接口标准、端部尺寸、卡箍和密封垫 |
| 沟槽连接 | 减少现场焊接，安装较快捷 | 沟槽尺寸、接头规格、密封圈与额定条件 |
需要说明的是，连接方式本身并不能完全决定阀门的耐压能力或密封性能。
即使两台阀门采用相同的连接方式，也可能因为接口标准、配合尺寸和压力等级不同而无法直接互换。
实际采购和安装时，还需要结合阀门的压力等级、材质、密封结构及相关标准进行综合判断。
最终尺寸与安装要求应以对应产品图纸和安装说明为准。
4. 如何选择合适的阀门连接方式？
面对不同类型的阀门连接方式，实际选型时可以从以下几个方面考虑。
4.1 先确认现有管道接口和尺寸
更换旧阀门时，先看原管道采用什么接口，再核对尺寸和标准；新建管道则以项目设计要求为准。
不要只根据“哪种更便宜”或“哪种更好拆”直接改连接方式。
从管道尺寸来看：
- 小口径管道： 可以考虑螺纹连接或承插焊连接。
- 中大口径工业管道： 法兰连接通常比较常见。
- 部分大型水处理或暖通管道： 对夹连接也是一种常见选择。
但管径并不是唯一标准，还需要结合阀门结构和实际工况要求。
4.2 根据工作压力和温度选择
当管道系统处于高温、高压或其他严苛工况时，应优先考虑连接结构的强度及密封可靠性。
符合设计要求的焊接连接或高压力等级法兰连接，通常可以用于这类工况。
对于一般低压工业管道，则可以根据实际需求选择螺纹、法兰、对夹等连接方式。
需要注意的是，不能仅凭连接方式判断阀门是否适用于高温或高压环境，还必须核对具体型号的额定参数。
4.3 根据介质特性选择
不同介质对阀门连接方式也有不同要求。
例如：
- 水和空气： 可根据管径、压力选择法兰、螺纹或其他适用连接方式。
- 高温蒸汽： 应重点考虑连接处的耐温性能、压力等级及密封可靠性。
- 腐蚀性介质： 需要关注阀门材质、连接部件及密封材料的耐腐蚀能力。
- 食品及制药介质： 有卫生要求的管道，可根据拆装和清洗需要评估卫生级卡箍或焊接连接，并确认材料、接口标准和接液表面要求。
因此，不能只根据介质名称选择连接方式，还需要结合具体的使用条件判断。
4.4 根据安装和维护需求选择
阀门在实际使用中，是否需要经常拆卸、检查或清洗，也会影响连接方式的选择。
例如：
- 如果阀门需要定期拆卸或更换，法兰连接通常更加方便。
- 如果安装空间比较有限，可以考虑结构紧凑的对夹连接。
- 如果管道长期运行、很少拆卸，并且对连接可靠性要求较高，可以考虑合适的焊接连接。
- 如果需要频繁清洁或拆卸，则可以考虑符合卫生要求的卡箍连接。
- 如果希望减少现场焊接作业，提高施工效率，可以考虑符合设计要求的沟槽连接。
因此，选择阀门连接方式的关键，不是单纯比较哪一种更好，而是判断哪一种更适合实际工况。
5. 总结
阀门连接方式虽然只是阀门选型中的一个环节，却直接关系到管道系统的安装、运行和后期维护。
法兰连接方便拆卸，螺纹连接简单紧凑，焊接连接强度高，对夹连接节省空间，卫生级卡箍连接便于清洁，沟槽连接则有利于提高安装效率。每种连接方式都有各自的优势和适用范围。
在实际选型时，建议先确认现有管道接口，再结合管道尺寸、工作压力、介质特性、安装环境及维护需求，选择合适的连接方式。
KST致力于为客户提供适合不同工业应用需求的阀门产品及选型支持。向KST咨询阀门连接方式时，建议提供现有管道接口照片或图纸、阀门口径、连接标准、工作压力、温度、介质，以及是否需要经常拆卸或清洗。
如暂时不清楚接口标准，可先提供铭牌和关键尺寸，由技术人员进一步核对。具体连接形式、适用范围和供货配置，以对应KST型号资料及技术确认为准。如果您对阀门连接方式、产品规格或实际工况选型存在疑问，欢迎联系KST团队，获取适合您实际应用需求的阀门选型建议。
6. FAQ
Q1：阀门口径相同，就能直接安装在一起吗？
不一定。除了口径，还需要核对连接标准、配合尺寸和密封要求。
例如，同样大小的螺纹，也可能因为标准不同而不能配装。法兰连接同样需要确认螺栓孔位、压力等级和密封面形式。
Q2：法兰连接和螺纹连接有什么区别？
法兰连接通过法兰、螺栓及密封垫片实现连接，适用范围广，也便于拆卸维护。
螺纹连接则通过内外螺纹配合进行连接，结构更简单，通常用于小口径管道。
Q3：高温高压阀门适合采用什么连接方式？
高温高压工况通常可以考虑符合设计要求的焊接连接或高压力等级法兰连接。
具体选择还需要根据温度、压力、介质、材料及相关标准确定，不能只根据连接方式判断。
Q4：对夹蝶阀和法兰蝶阀有什么区别？
对夹蝶阀安装在两片管道法兰之间，阀体结构通常较紧凑；法兰蝶阀则通过阀体两端的法兰与管道法兰连接。
两者都要核对配套法兰、尺寸、压力等级和安装空间。
Q5：阀门连接方式可以随意更换吗？
不可以。
不同连接方式对接口尺寸、安装结构和密封要求都有不同规定。
更换连接方式时，应重新确认阀门与管道的匹配性，以及压力等级和实际工况是否满足要求。
