如何为您的卫生级阀门选择合适的执行机构？

引言

在食品、饮料、生物发酵和制药行业中，卫生级阀门不仅需要满足高洁净要求，还需要稳定可靠的自动化控制，而执行机构作为阀门的驱动核心，直接影响系统的运行效率、控制精度和使用寿命。不同工况下，气动执行器、电动执行器以及手轮机构具有不同的优势，错误选型可能导致阀门动作不稳定、维护成本增加甚至影响生产安全。

本文将详细介绍卫生级阀门执行机构的常用执行机构类型、如何根据卫生级阀门类型选择执行机构、关键选择因素以及如何避免卫生级阀门执行器选型错误，帮助您快速选择适合你的卫生级阀门执行机构。

目录

• 1. 什么是卫生级阀门执行机构？
  • 1.1 卫生级阀门与普通阀门的区别
  • 1.2 执行器在卫生级自动化系统中的作用
• 2. 卫生级阀门常用执行机构类型
  • 2.1 气动执行器
  • 2.2 电动执行器
  • 2.3 手轮机构
• 3.气动执行器 vs 电动执行器vs手轮机构：卫生行业如何选择？
• 4. 常见卫生级阀门类型与执行机构选择
  • 4.1 卫生级蝶阀执行机构选择
  • 4.2 卫生级球阀执行机构选择
  • 4.3 卫生级隔膜阀执行机构选择
• 5. 选择卫生级阀门执行机构需要考虑哪些因素？
  • 5.1 阀门扭矩要求
  • 5.2 工作环境与卫生要求
  • 5.3 控制方式要求
  • 5.4 工作频率和响应速度
  • 5.5 防护等级和材料选择
• 6. 如何避免卫生级阀门执行器选型错误？
• 7. FAQ

关键词：卫生级阀门执行器，气动执行器，电动执行器，卫生级自动化阀门

您可以观看如下视频快速了解:

1. 什么是卫生级阀门执行机构？

卫生级阀门执行机构是一种用于自动/手动控制卫生级阀门开启、关闭或调节的驱动装置。它通过气源、电力或手动产生动力，并将动力转换为阀门所需的旋转或直线运动，从而实现流体介质的自动化控制。

在现代食品、饮料、生物发酵以及制药生产线上，卫生级阀门通常需要频繁动作，并且需要满足严格的洁净要求。因此，一个性能可靠的执行机构不仅能够保证阀门稳定运行，还可以提高生产效率，减少人工操作带来的误差。

1.1 卫生级阀门与普通工业阀门的区别

虽然卫生级阀门和普通工业阀门都用于控制流体，但由于应用环境不同，两者在设计理念、材料选择以及制造要求方面存在明显区别。

卫生级阀门主要应用于对产品安全和洁净程度要求较高的行业，例如食品加工、乳制品、生物制药以及发酵生产。因此，其设计重点不仅是实现流体控制，更需要避免介质残留和污染风险。

对比项目	卫生级阀门	普通工业阀门
应用领域	食品、饮料、制药、生物工程	石油、化工、水处理等
阀体材料	通常采用316L不锈钢	碳钢、不锈钢等
内部结构	无死角设计，减少介质残留	常规流道设计
表面处理	高精度抛光，降低污染风险	普通加工处理
清洗方式	支持CIP/SIP清洗	普通清洗维护

正因为卫生级阀门需要满足更高标准，所以与其配套的执行器也需要具备良好的密封、防护以及长期稳定运行能力。

2. 卫生级阀门常用执行机构

在卫生级自动化控制系统中，执行机构是连接控制系统与阀门本体的重要部件，主要负责将动力转换为阀门所需的开启、关闭或调节动作。根据动力来源和操作方式的不同，卫生级阀门常用执行机构主要包括：

• 气动执行器
• 电动执行器
• 手轮执行机构

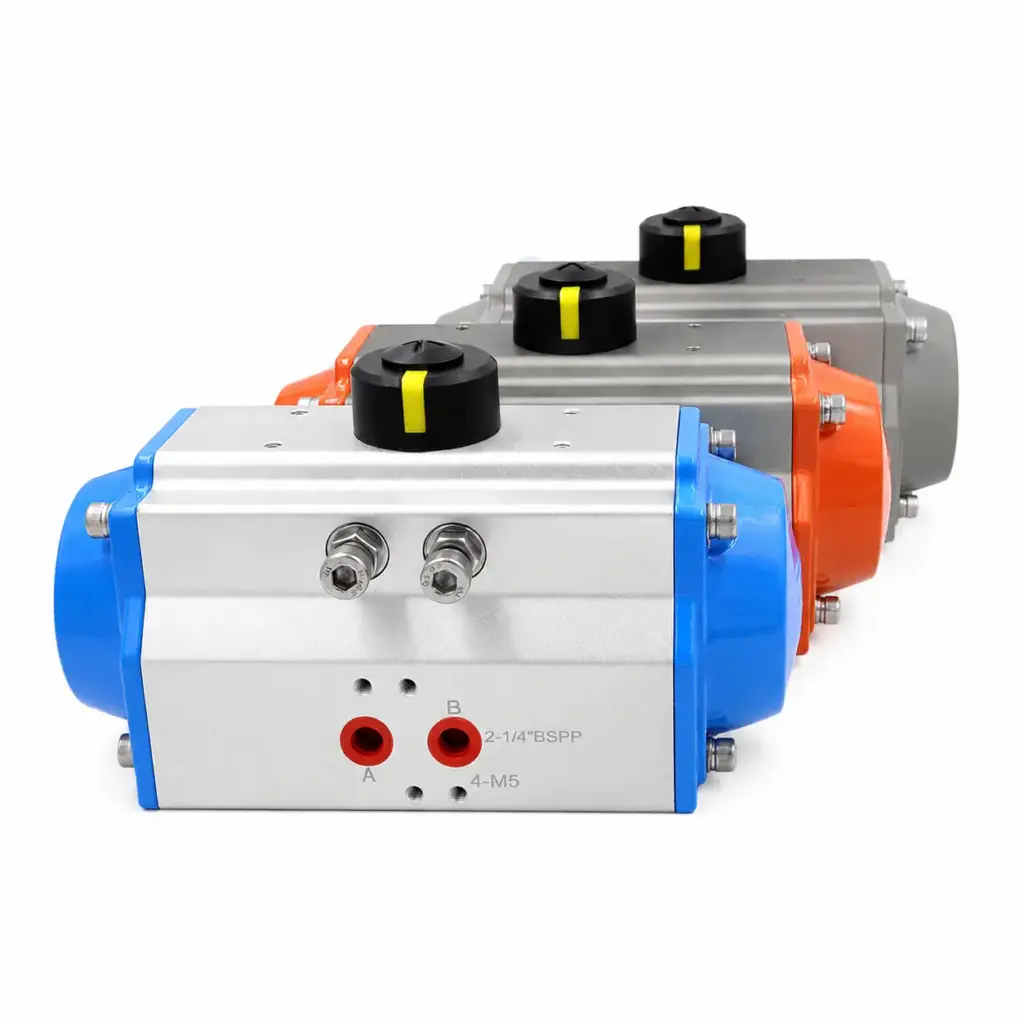

2.1 气动执行器

气动执行器是卫生级阀门自动化应用中最常见的驱动方式之一，主要利用压缩空气作为动力源，通过气缸或齿轮齿条机构将气压转换为机械运动，从而实现阀门的快速开启和关闭。

由于食品、饮料、生物发酵和制药行业通常需要频繁启停和稳定运行，因此气动执行器凭借响应速度快、结构简单以及可靠性高等特点，被广泛应用于卫生级蝶阀、卫生级球阀以及部分卫生级隔膜阀系统。

气动执行器主要特点：

1. 动作速度快，适合高频操作

气动执行器利用压缩空气驱动，能够在较短时间内完成阀门启闭动作。因此，对于需要连续生产和快速切换的卫生级生产线，气动执行器通常是优先选择。

2. 安全性高，适用于特殊环境

由于气动执行器不直接依赖电机运行，在一些存在防爆要求或潮湿环境的场合，其安全性能更具优势。

3. 结构简单，维护方便

气动执行器内部结构相对简单，主要由缸体、活塞、齿轮轴等部件组成，长期运行稳定，维护成本较低。

典型应用：

气动执行器广泛应用于：

• 食品饮料生产线；
• 乳制品加工设备；
• 生物发酵系统；
• 制药洁净管路；
• CIP/SIP清洗系统

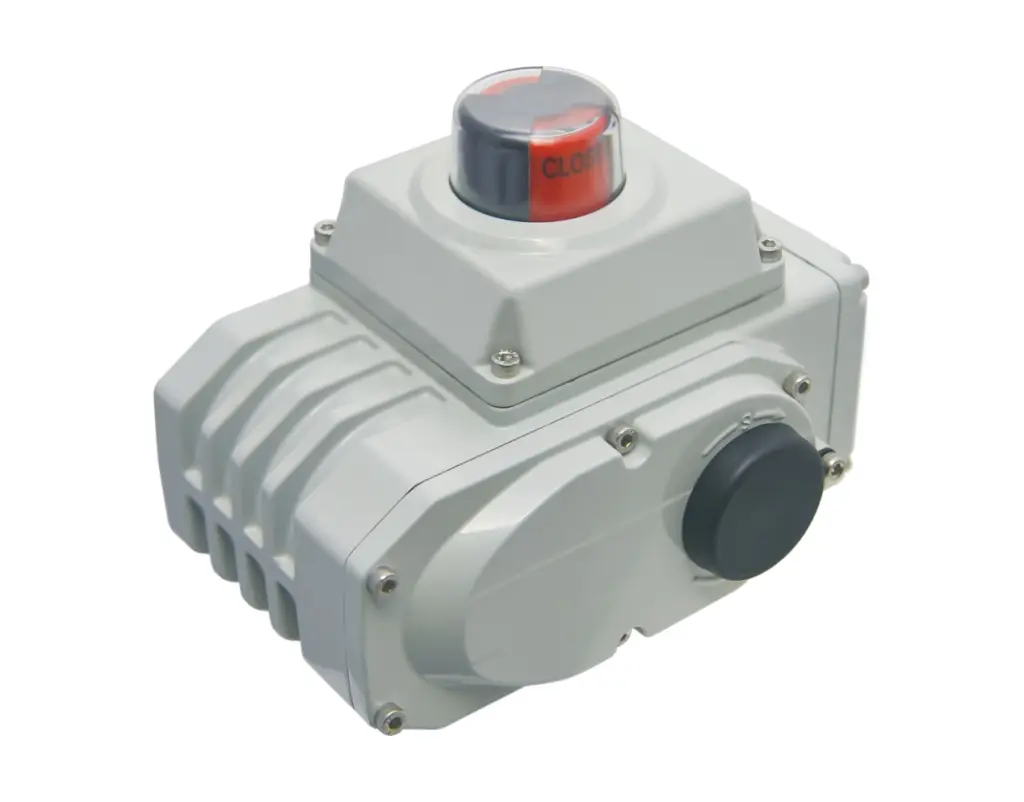

2.2 电动执行器

与气动执行器不同，电动执行器采用电机作为动力来源，通过齿轮传动机构输出扭矩，实现阀门的自动控制。

尤其是在需要精准调节、远程控制以及数据化管理的生产环境中，电动执行器能够提供更加智能化的解决方案。

电动执行器主要特点：

1. 控制精度高

电动执行器可以通过控制信号精准控制阀门开度，因此更加适用于流量调节、比例控制等应用场景。

2. 无需配置气源系统

相比气动执行器，电动执行器不需要额外安装空气压缩设备，因此在没有集中气源的工厂中安装更加方便。

3. 易于实现智能化管理

现代电动执行器通常支持：

• 开关型控制（On/Off）；
• 4-20mA比例调节；
• 位置反馈；
• PLC/DCS系统连接。

因此，可以更方便地融入智能生产系统，实现远程监控和自动化管理。

典型应用：

电动执行器主要应用于：

• 自动化程度较高的食品生产设备；
• 生物制药生产线；
• 精密流量控制系统；
• 智能工厂自动化项目

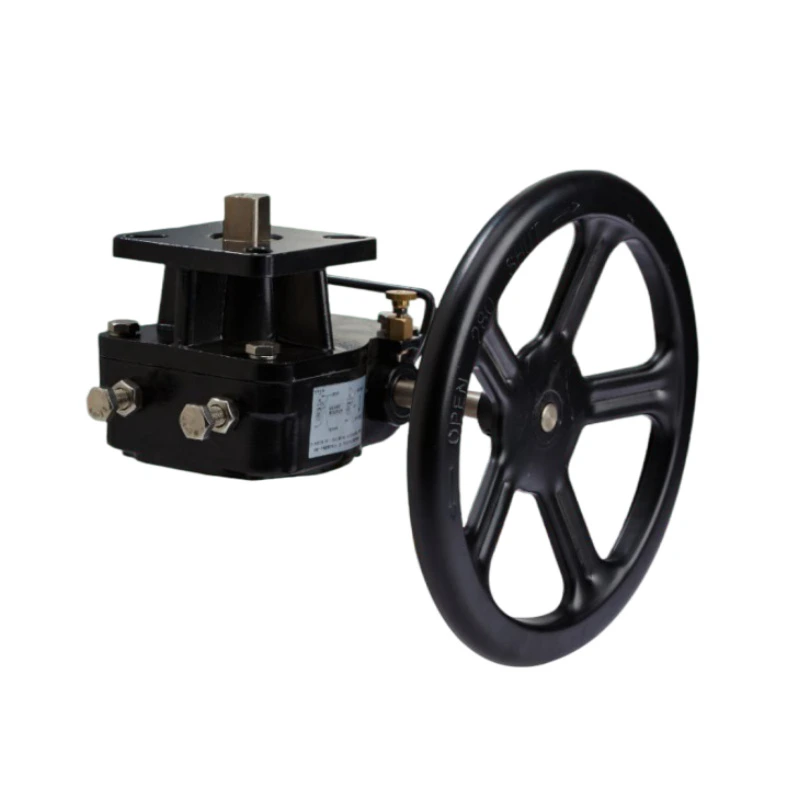

2.3 手轮执行机构

除了自动化执行器外，手轮执行机构也是卫生级阀门中常见的一种操作方式。它通过人工旋转手轮，将机械力传递至阀杆或阀轴，实现阀门开启和关闭。

虽然手轮执行机构无法实现自动控制，但由于结构简单、成本低、可靠性高，在一些低频操作或辅助管路系统中仍具有重要应用价值。

手轮执行机构主要特点：

1. 操作简单，无需动力源

手轮执行机构不需要压缩空气或电源，因此安装和使用更加简单，适用于没有自动化要求的工况。

2. 成本较低

相比气动和电动执行器，手动操作方式成本更低，更适合预算有限或阀门操作频率较低的系统。

3. 可靠性高

由于结构简单，没有复杂的控制元件，因此故障率较低，长期使用稳定。

典型应用：

手轮执行机构通常应用于：

• 小型卫生级管路；
• 取样系统；
• 辅助工艺管道；
• 低频启闭阀门

3. 气动执行器 vs 电动执行器vs手轮执行机构：卫生行业如何选择？

在卫生级阀门自动化应用中，气动执行器、电动执行器以及手轮执行机构是目前最常见的三种驱动方式。三者虽然都能够实现卫生级阀门的开启和关闭，但由于动力来源、控制方式以及应用场景不同，其适用范围也存在明显差异。

简单来说：

• 气动执行器更加适合快速启闭、高频动作以及连续生产环境；
• 电动执行器更加适合精准控制、远程操作以及智能化管理；
• 手轮执行机构则适用于操作频率较低、无需自动化控制的简单工况。

因此，在实际选型过程中，并不存在绝对“最好”的执行机构，而应根据生产工艺要求、自动化程度以及现场条件选择最合适的方案。

项目	气动执行器	电动执行器	手轮执行机构
动力来源	压缩空气	电力	人工操作
动作速度	快	相对较慢	取决于人工操作
控制精度	一般	高，可实现比例调节	较低，仅支持手动调节
高频动作能力	优秀，适合连续启停	较好，适合稳定调节	较低，不适合频繁操作
是否需要外部能源	需要气源系统	需要电源	不需要
自动化程度	高，可配套电磁阀、定位器等	高，可连接PLC/DCS系统	无自动化功能
远程控制能力	可实现，需要控制附件	更容易实现	不支持
防爆性能	优秀，适合防爆环境	需要选择防爆型号	较好，无电气风险
安装灵活性	依赖现场气源条件	安装更加灵活	安装简单
维护成本	较低	较低，但电气部件需维护	最低

3.1 什么情况下选择气动执行器？

如果您的卫生级生产系统具有以下特点：

阀门动作频繁；需要快速启闭；工厂已有集中供气系统；工作环境存在防爆要求；那么气动执行器通常是更加合适的选择。

例如：食品饮料生产线；啤酒酿造设备；生物发酵系统；制药洁净管路。

这些行业通常需要大量自动开关阀门，因此气动执行器凭借快速响应和高可靠性得到广泛应用。

3.2 什么情况下选择电动执行器？

如果系统更加关注：精确控制；远程操作；数据监测；智能化管理；则电动执行器更具优势。

例如，在现代智能制药工厂中，电动执行器可以连接PLC、DCS等控制系统，实现阀门状态反馈；自动调节；远程诊断；生产数据管理。因此，对于自动化程度较高的新型生产线，电动执行器正在成为越来越多用户的选择。

3.3 什么时候选择手轮执行机构？

虽然自动化控制已经成为卫生行业的发展趋势，但手轮执行机构仍然在一些简单工况中具有不可替代的优势。

手轮执行机构结构简单，通过人工旋转手轮实现阀门操作，不需要额外动力源，因此具有安装简单；使用可靠；成本较低；维护方便等特点。

通常适用于：

• 阀门动作频率较低的管路；
• 辅助工艺系统；
• 取样系统；
• 小型卫生设备

例如，在一些辅助管路中，如果阀门每天只需要开启或关闭少量次数，采用手轮执行机构即可满足需求，同时可以降低设备投资成本。

4. 常见卫生级阀门类型与执行机构选择

在卫生级自动化流体控制系统中，阀门本体与执行机构需要进行合理匹配，才能保证整个系统稳定、高效运行。由于不同类型卫生级阀门的结构形式、启闭方式以及运行特点存在差异，因此所适配的执行机构也有所不同。

4.1 卫生级蝶阀执行机构选择

卫生级蝶阀是食品、饮料、乳制品、生物发酵以及制药行业中应用最广泛的卫生级阀门之一，主要用于洁净介质的快速切断、输送控制以及部分流量调节场合。

由于蝶阀采用蝶板旋转90°实现开启和关闭，因此其运行特点主要包括启闭速度快；流体阻力小；结构紧凑；适合频繁操作。

基于这些特点，卫生级蝶阀通常需要搭配能够提供旋转输出的执行机构。目前常见选择包括气动执行器；电动执行器；手轮执行机构。

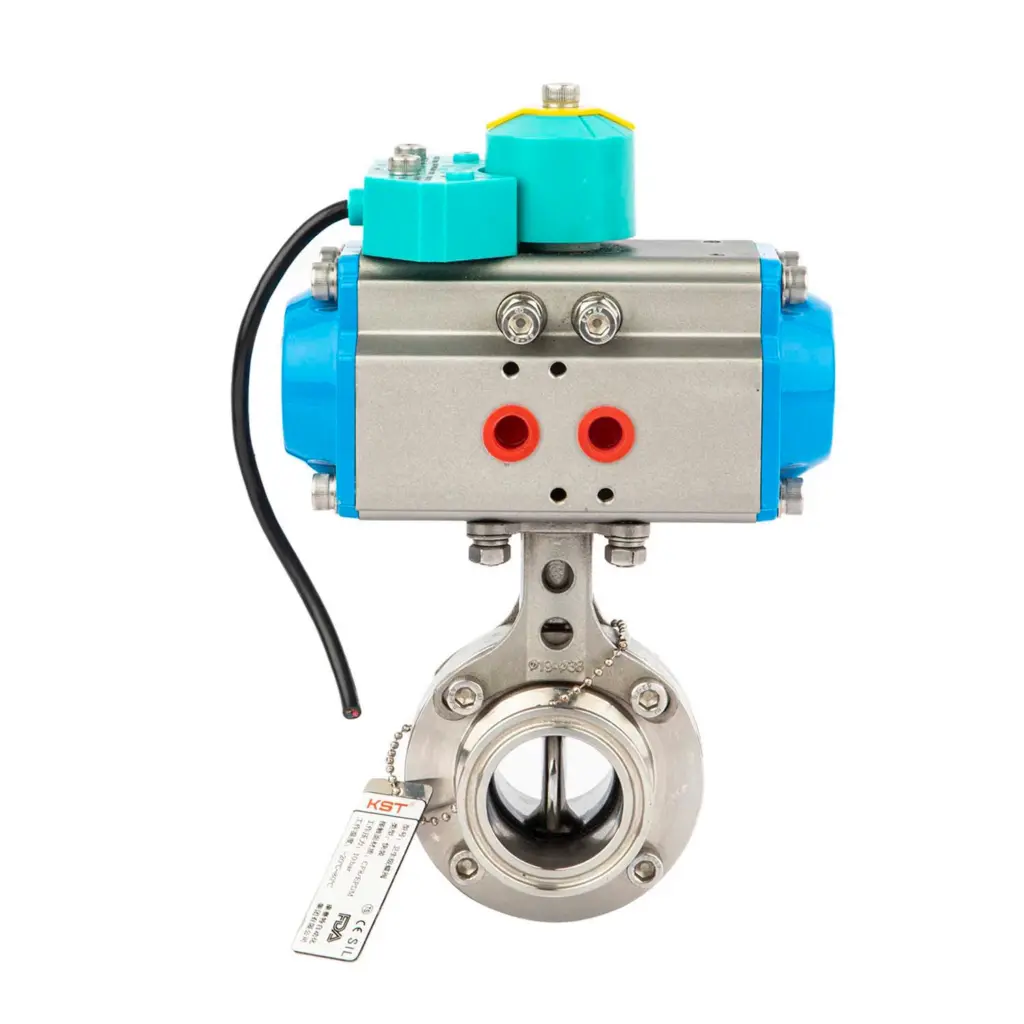

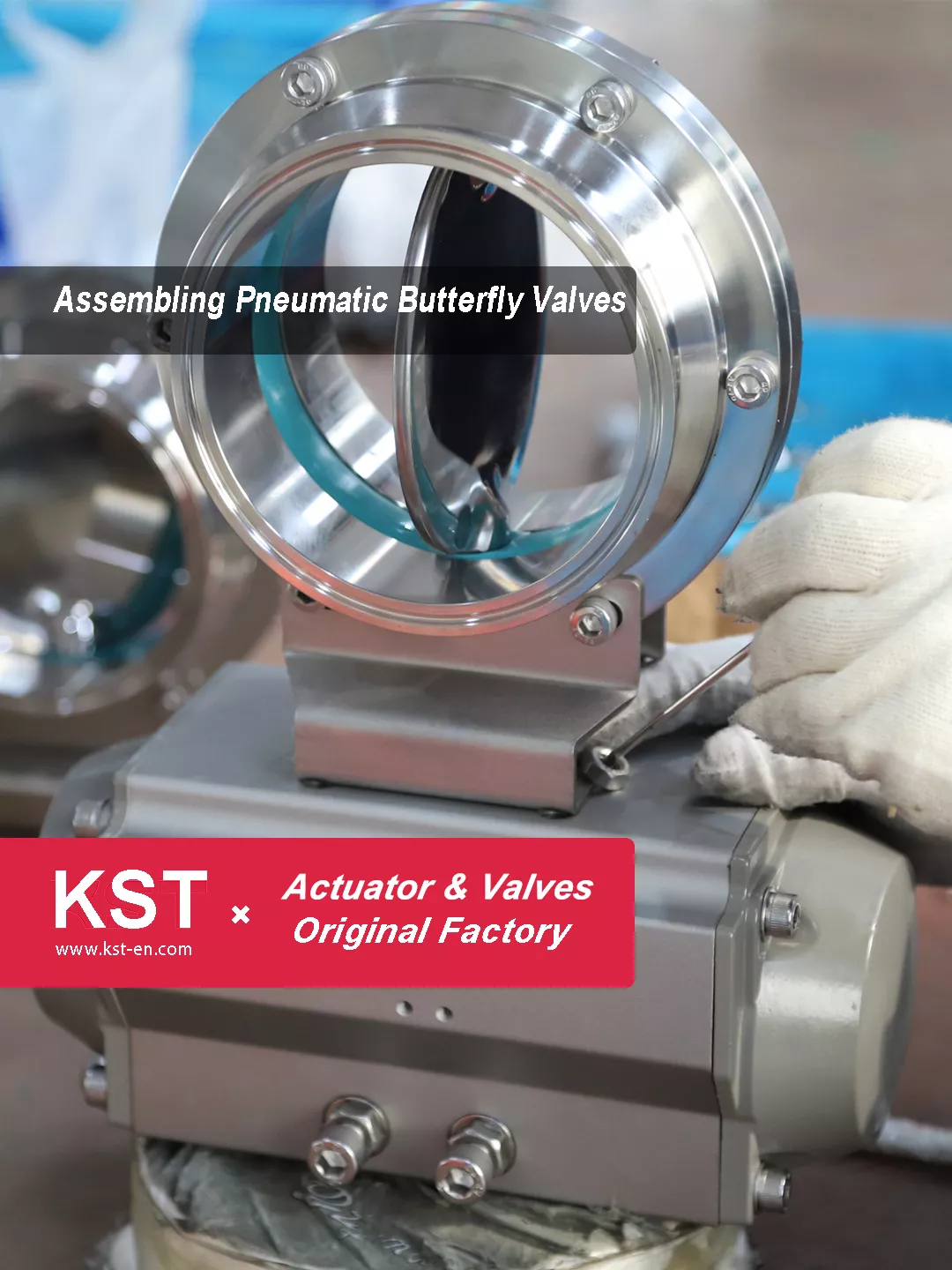

1）气动执行器 + 卫生级蝶阀

在实际应用中，气动执行器是卫生级蝶阀最常见的自动化配置方式。

其工作原理是利用压缩空气推动执行机构内部活塞运动，并通过齿轮齿条结构输出旋转扭矩，从而带动蝶阀完成开启和关闭。

由于卫生级生产线通常需要连续运行，并且阀门动作频率较高，因此气动执行器具有明显优势：

快速响应，满足高频启闭需求

气动执行器动作速度快，可以在较短时间内完成阀门切换，非常适合饮料灌装系统；食品加工生产线；CIP自动清洗系统。

运行稳定，维护成本低

相比复杂的电气控制设备，气动执行器结构更加简单，内部运动部件较少，因此长期运行可靠性较高，同时维护更加方便。

适用于特殊工业环境

由于气动执行器不依赖电机运行，因此在潮湿、防爆等特殊环境中具有更好的适应能力。

因此，对于大多数食品和饮料行业的卫生级蝶阀应用，气动执行器通常是优先选择方案。

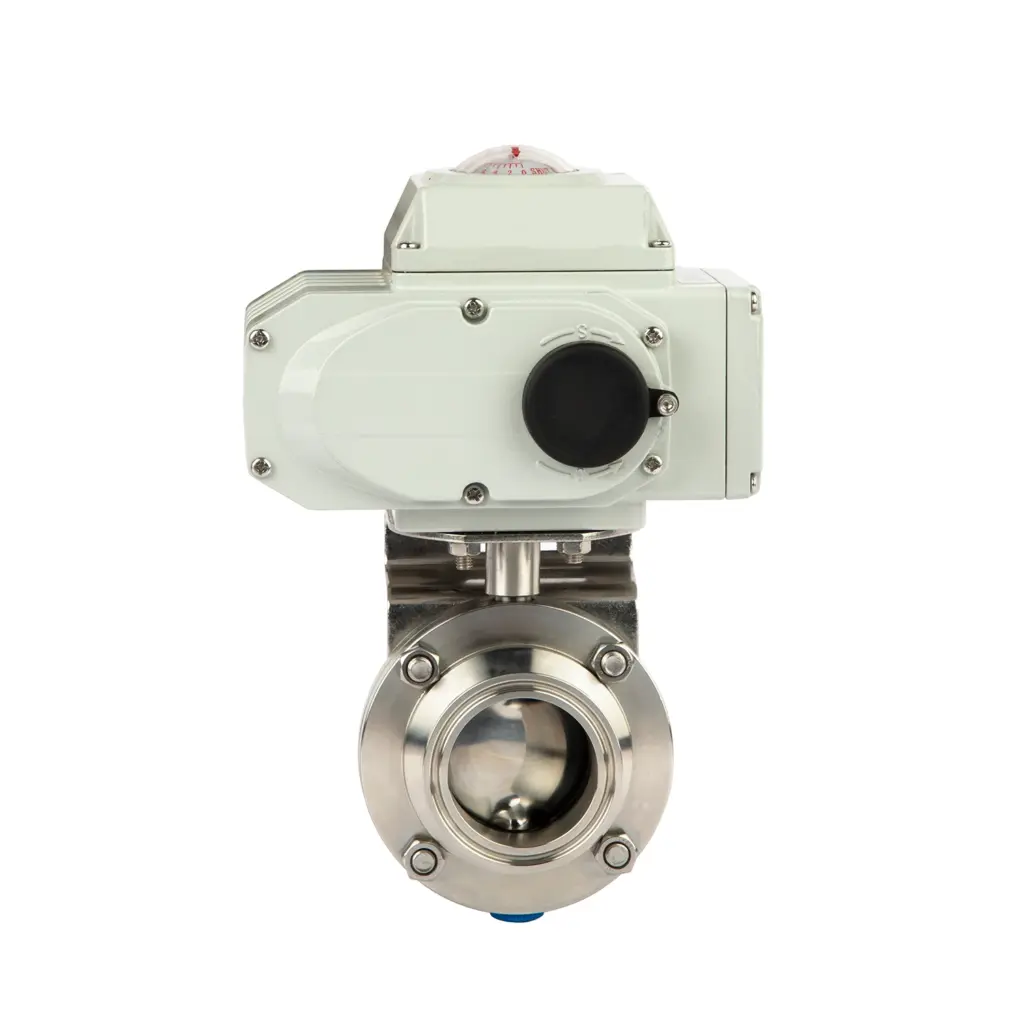

2）电动执行器 + 卫生级蝶阀

随着智能制造和自动化控制的发展，电动执行器也逐渐应用于卫生级蝶阀系统。

相比气动执行器，电动执行器最大的优势在于能够实现更加精准的位置控制。

当系统需要调节介质流量；控制阀门开度；实现远程操作；连接PLC或DCS系统，电动执行器能够提供更加灵活的控制方式。

例如，在自动化程度较高的生物制药生产线上，电动执行器可以根据控制系统反馈实时调整阀门位置，从而提高生产过程的稳定性和控制精度。

3）手轮执行机构 + 卫生级蝶阀

除了自动化执行器外，手轮执行机构仍然广泛应用于部分简单卫生级系统。

由于手轮机构不需要气源或电源，仅通过人工操作即可完成阀门启闭，因此具有结构简单；成本较低；安装方便；维护容易的特点。

通常适用于：低频操作管路；辅助设备；小型卫生系统。

不过，对于需要连续生产或频繁切换的自动化生产线，手轮机构无法满足高效率运行需求，此时更推荐采用气动或电动执行器。

4.2 卫生级球阀执行机构选择

卫生级球阀主要用于食品、饮料、生物制药以及化工洁净介质系统中的切断控制。

与卫生级蝶阀相比，球阀采用球体旋转密封结构，因此具有密封性能好；泄漏风险低；流通能力强；适用于较高压力工况。

然而，由于球阀开启和关闭过程中需要克服球体与阀座之间的摩擦力，因此其运行扭矩通常高于蝶阀。

因此，在选择执行机构时，输出扭矩匹配是卫生级球阀选型的关键因素。

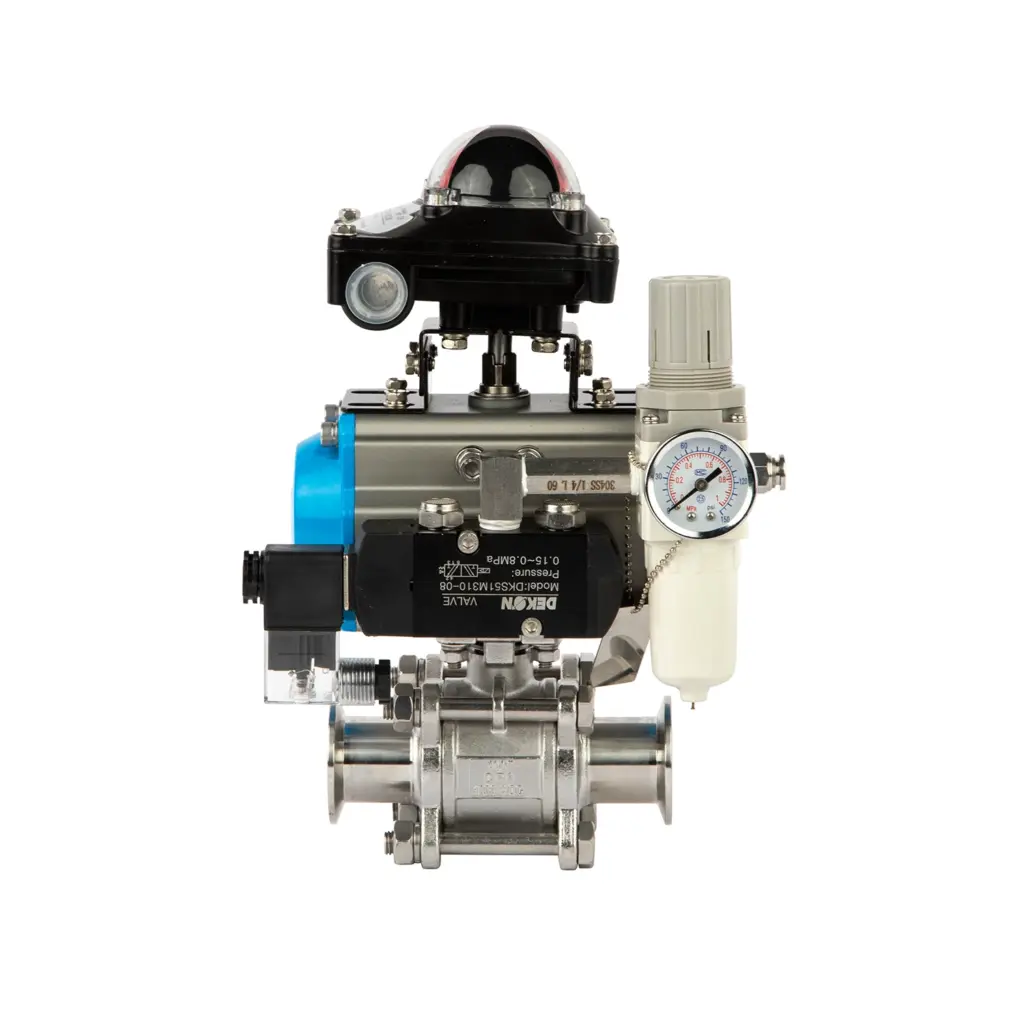

1）气动执行器 + 卫生级球阀

对于需要快速启闭的卫生级球阀，气动执行器仍然是最常见的选择。

其优势主要包括：输出扭矩稳定；动作速度快；适合连续运行；自动化程度高。

因此，在以下场景中应用较多：食品生产设备；饮料输送系统；生物发酵管路；制药工艺系统。

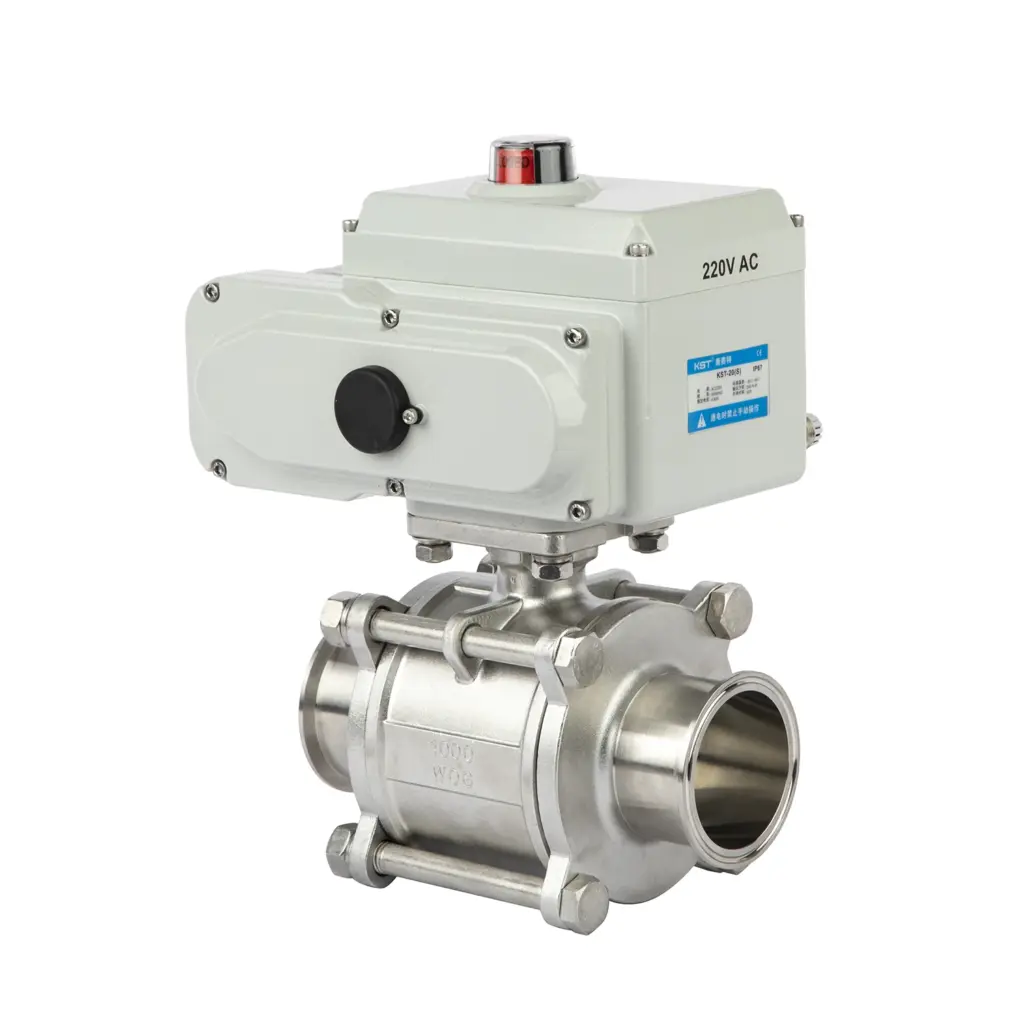

2）电动执行器 + 卫生级球阀

如果卫生级球阀需要实现远程控制或精准定位，则可以选择电动执行器。

例如：在智能制药生产系统中，电动执行器可以通过PLC控制，实现阀门状态监控和自动调节，从而满足更加严格的工艺控制要求。

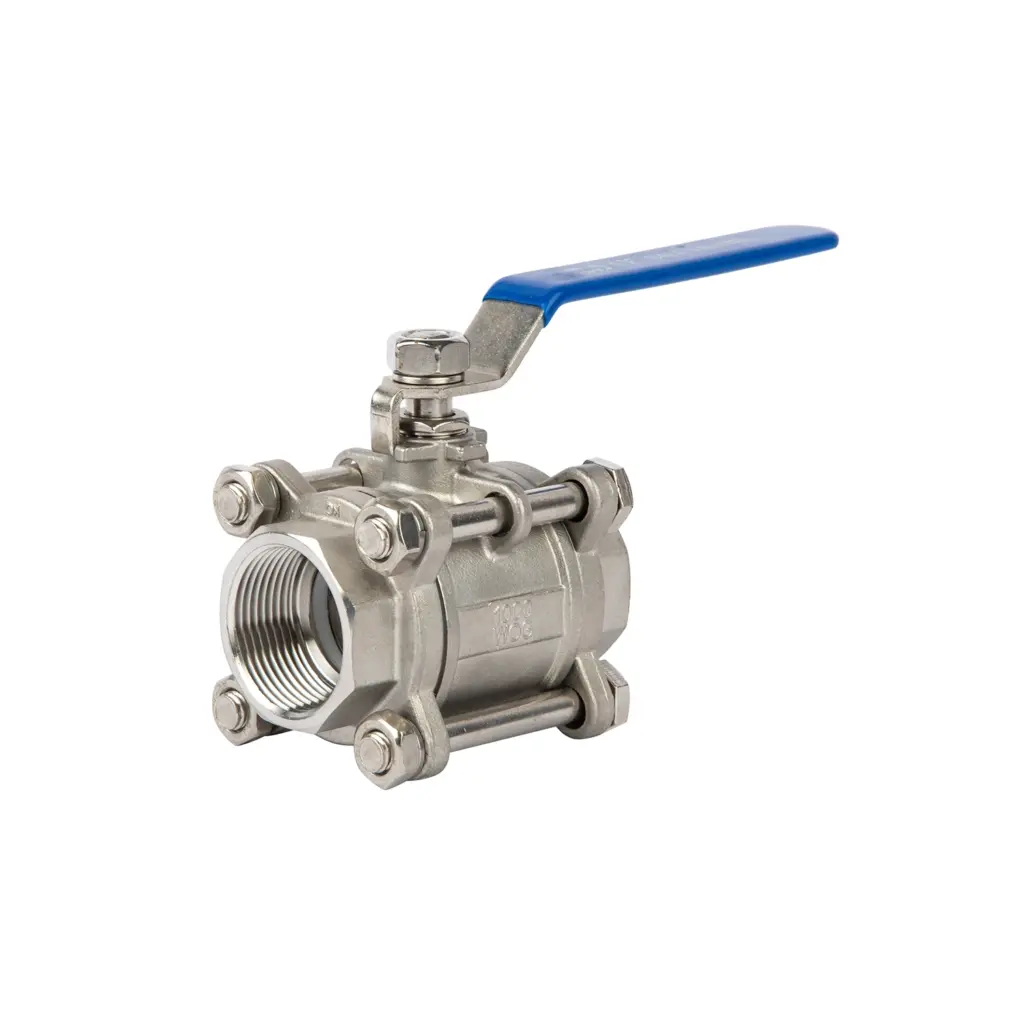

3）手轮执行机构 + 卫生级球阀

对于操作频率较低的卫生级球阀，可以采用手轮机构。

不过，由于球阀启闭过程中通常需要较大的操作扭矩，因此在选择手轮机构时，需要确认：阀门尺寸；工作压力；操作人员所需力度。

如果球阀尺寸较大或动作频繁，则建议采用自动执行机构。

4.3 卫生级隔膜阀执行机构选择

卫生级隔膜阀主要应用于对洁净度要求极高的行业，例如：生物制药；无菌生产系统；生物技术设备；高纯水系统。

与蝶阀和球阀不同，隔膜阀通过隔膜上下运动实现流体控制，因此属于直线运动型阀门。

由于其特殊结构，卫生级隔膜阀具有无死角设计；介质污染风险低；易于CIP/SIP清洗；适用于高纯介质。

因此，在选择执行机构时，需要更加关注洁净性、可靠性以及控制精度。

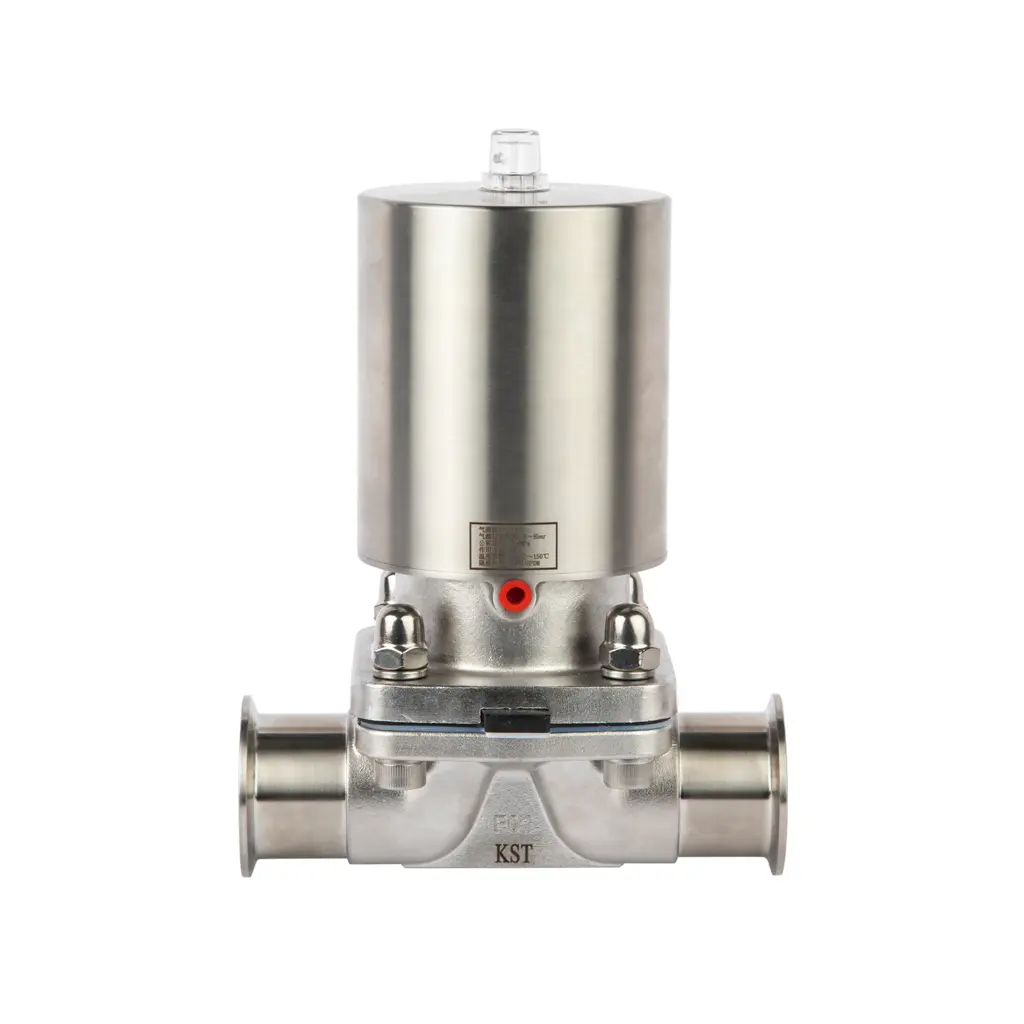

1）气动执行器 + 卫生级隔膜阀

气动执行器是卫生级隔膜阀最常用的驱动方式。

主要原因包括：结构简单可靠；不产生电气污染风险；适合无菌生产环境。

因此，在制药、生物工程等行业中，气动隔膜阀应用非常广泛。

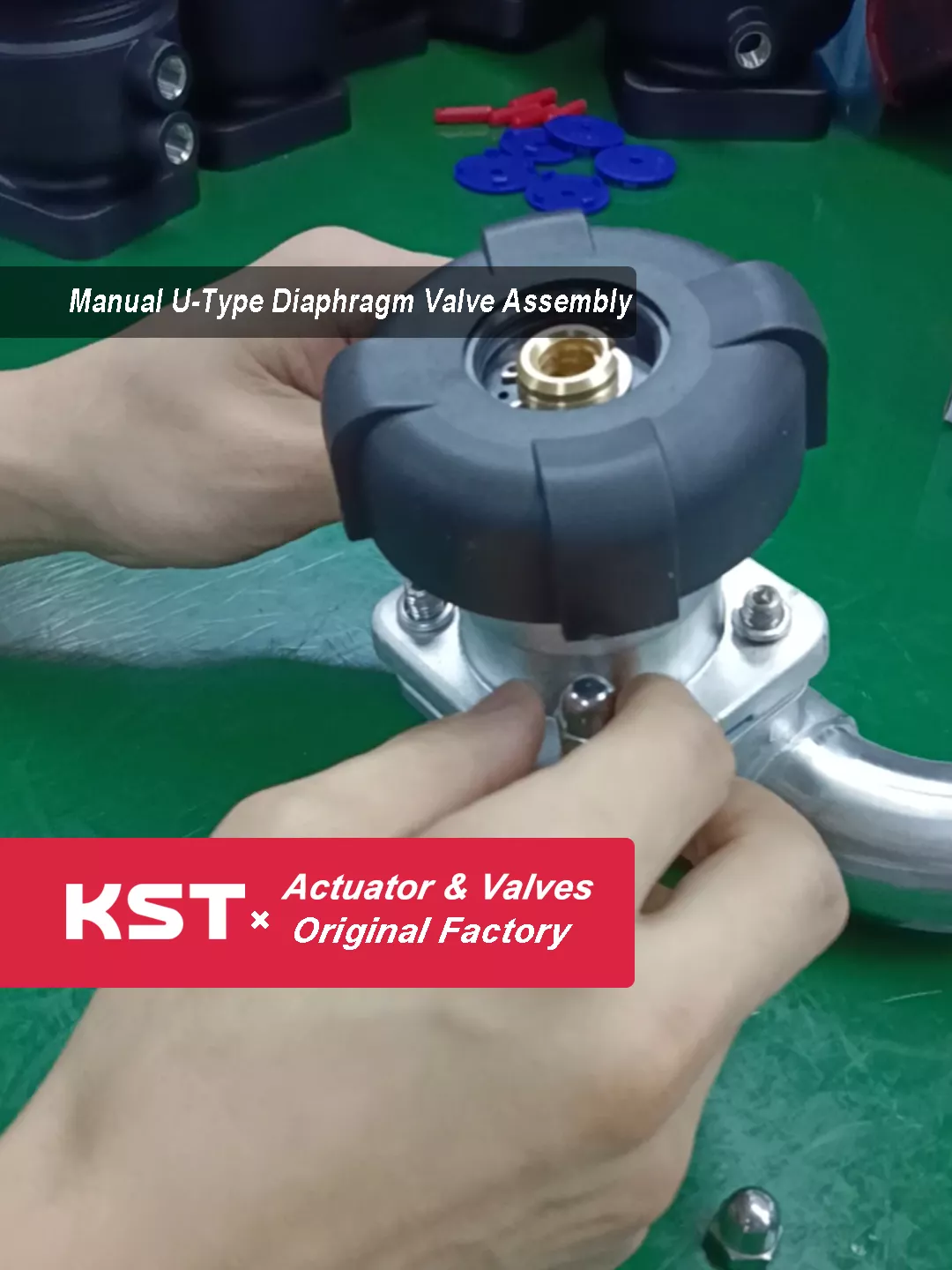

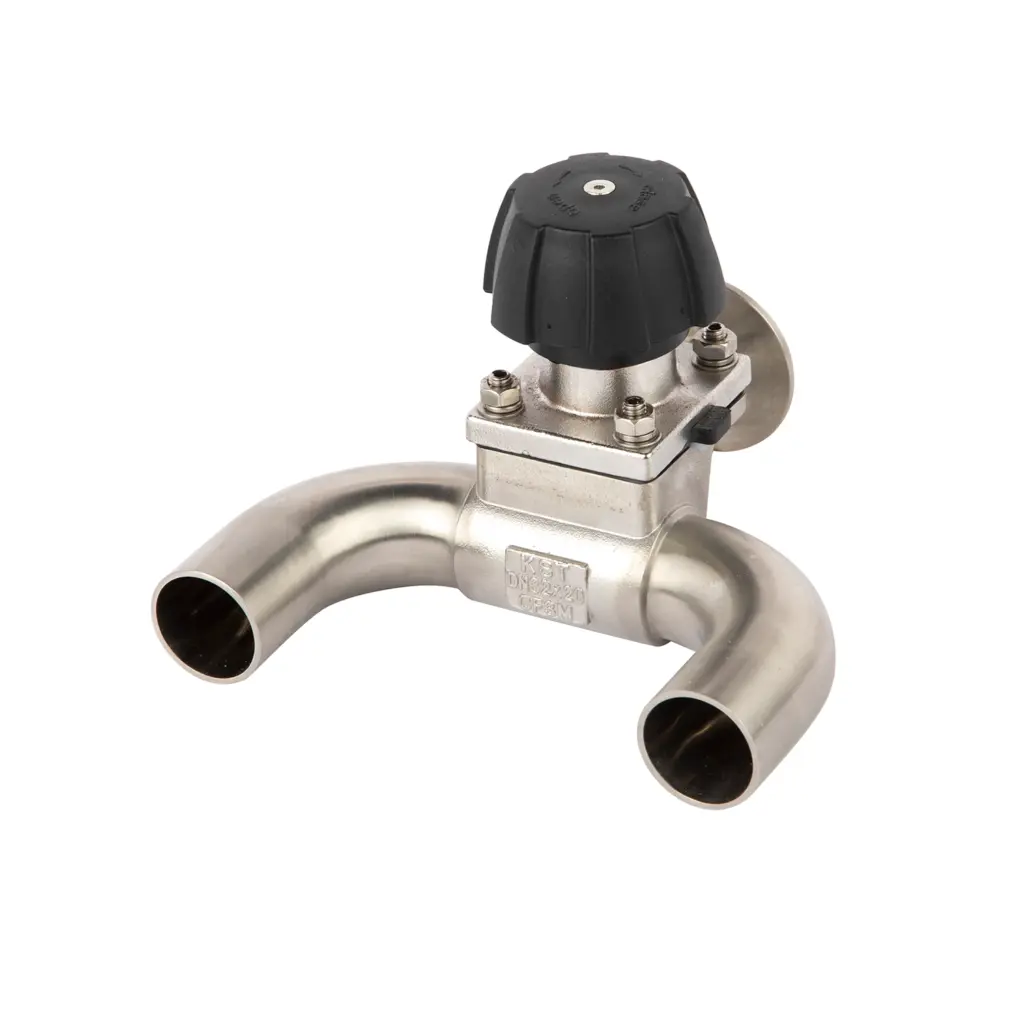

3）手轮执行机构 + 卫生级隔膜阀

手轮机构通常用于实验设备；小型卫生系统；低频操作场合

由于隔膜阀经常应用于高洁净生产环境，因此在自动化生产线上，气动执行器仍然是应用最广泛的选择。

5. 选择卫生级阀门执行机构需要考虑哪些因素？

虽然不同类型执行机构具有各自优势，但在实际项目中，执行机构选型不能仅根据阀门类型决定。为了保证卫生级阀门长期稳定运行，还需要综合考虑阀门扭矩、工作环境、控制方式以及维护要求等多个因素。

5.1 阀门扭矩要求

输出扭矩是执行机构选型过程中最关键的参数之一。

执行机构必须能够提供足够的扭矩，以克服阀门运行过程中产生的阻力，包括：

• 阀门启闭摩擦力；
• 密封件产生的阻力；
• 管道压力影响；
• 长期运行后的磨损阻力

如果执行机构输出扭矩不足，可能会导致：

• 阀门无法完全开启或关闭；
• 密封性能下降；
• 执行机构过载损坏

因此，在实际选型时，通常建议执行机构额定扭矩高于阀门最大运行扭矩，并预留一定安全余量，以保证设备长期可靠运行。

5.2 工作环境与卫生要求

由于卫生级阀门主要应用于食品、制药和生物工程行业，其工作环境通常具有特殊要求，例如：

• 高频率清洗；
• 潮湿环境；
• 蒸汽灭菌；
• 化学清洗剂接触

因此，执行机构需要具备良好的防护性能。

选择时应重点关注防护等级

常见要求包括：

• IP65；
• IP67。

较高的防护等级能够有效防止水汽、清洗液进入执行机构内部，提高设备使用寿命。

材料选择

对于卫生级应用，建议选择：

• 不锈钢材质；
• 防腐蚀涂层；
• 易清洁外观设计。

这样可以更好地满足洁净生产环境要求。

5.3 控制方式要求

随着工业自动化水平不断提高，卫生级生产系统对于阀门控制方式的要求也越来越高。

根据不同控制需求，可以选择：

控制需求	推荐执行机构
简单开启/关闭	手轮或气动执行器
高频自动切换	气动执行器
精准流量调节	电动执行器
智能远程控制	智能电动执行器

例如，在普通食品输送管路中，只需要实现快速开关控制，气动执行器即可满足需求；而在生物制药等高精度生产环境中，则更适合选择带反馈和调节功能的电动执行器。

5.4 工作频率和响应速度

除了扭矩和控制方式之外，阀门的工作频率以及动作速度也是选择执行机构时需要重点考虑的因素。

在连续生产过程中，部分卫生级阀门可能需要每天进行数百甚至数千次启闭操作。例如，食品饮料灌装线、CIP自动清洗系统以及生物发酵设备，都对阀门响应速度和运行稳定性提出了较高要求。

因此，在选择执行机构时，需要根据实际运行频率进行匹配。

高频启闭工况

如果系统需要：快速开启和关闭；频繁循环动作；紧急切断功能；通常建议选择气动执行器。这是因为气动执行器利用压缩空气驱动，具有响应速度快、动作稳定的特点，能够满足高速自动化生产需求。

精准调节工况

如果生产过程更加关注：阀门开度控制；流量精准调节；过程参数稳定；则更适合选择电动执行器。电动执行器可以通过4-20mA等控制信号实现比例调节，使阀门按照工艺要求精准运行。

因此，在实际应用中，执行机构的选择应根据生产节奏和控制目标综合判断，而不是单纯比较动作速度。

5.5 清洗方式与维护要求

卫生级阀门通常应用于对洁净度要求较高的生产环境，因此执行机构不仅需要保证正常运行，还需要适应特殊的清洗和维护条件。

例如，在食品、饮料和制药行业中，经常采用：CIP（Cleaning In Place，在线清洗）；SIP（Sterilization In Place，在线灭菌）。

这些过程可能涉及高温蒸汽；清洗液冲洗；酸碱介质清洁。因此，执行机构需要具备良好的防护能力。

在选择时，应重点关注：

1. 防护等级

执行机构通常需要达到：IP65/IP67甚至更高防护等级，以避免水汽、清洗液进入内部影响运行。

2. 材料耐腐蚀性能

对于长期处于潮湿或化学清洗环境中的设备，应优先选择不锈钢外壳；防腐蚀处理材料；高密封性能结构。

3. 维护便利性

由于卫生级生产线通常需要连续运行，因此执行机构应尽量选择结构简单；零部件通用；易于拆卸维护的产品，从而减少停机时间，提高生产效率。

6. 如何避免卫生级阀门执行机构选型错误？

虽然执行机构选型看似简单，但在实际项目中，很多问题都是由于选型不合理造成的。

以下是几个常见错误：

6.1 只根据阀门尺寸选择执行器

很多用户认为阀门口径越大，就应该选择更大的执行器。

实际上，执行机构选择不仅取决于阀门尺寸，还需要考虑阀门扭矩；工作压力；介质性质；密封材料。正确方式是根据阀门实际运行扭矩进行计算。

6.2 忽略工作环境影响

卫生级阀门经常处于潮湿环境；清洗环境；高温灭菌环境。如果忽略环境因素，可能导致执行器腐蚀；密封老化；使用寿命降低。

因此，应根据现场环境选择合适防护等级和材料。

6.3 过度选择高配置执行机构

并不是所有应用都需要智能型电动执行器。

例如，一个简单的食品输送管路，只需要实现自动开关功能，选择普通气动执行器即可满足要求。

过高配置不仅增加采购成本，也会增加后期维护复杂度。

6.4 忽略未来自动化需求

虽然当前系统可能只需要简单启闭，但随着工厂智能化升级，未来可能需要：远程控制；状态反馈；数据采集。因此，在长期规划时，应适当考虑执行机构的扩展能力。

7.FAQ

1. 卫生级阀门通常配套哪种执行机构？

卫生级阀门最常配套的是气动执行器，因为其响应速度快、可靠性高，非常适合食品、饮料和制药行业的自动化生产系统。此外，根据控制需求，也可以选择电动执行器或手轮执行机构。

2. 食品行业应该选择气动执行器还是电动执行器？

大多数食品和饮料生产线更推荐使用气动执行器，因为生产过程中通常需要频繁启闭阀门，并且气动执行器动作速度快、维护简单。如果生产线需要精准调节和智能控制，则可以选择电动执行器。

3. 电动执行器适用于卫生级阀门那些行业？

电动执行器特别适用于需要远程控制、精准调节以及智能化管理的卫生级生产系统，例如生物制药设备和自动化食品生产线。
