卫生级阀门指南：类型、卫生设计及其在食品与制药行业中的应用

▶ 点击观看视频号视频

一、什么是卫生级阀门？

1.1 卫生级阀门的定义与适用行业

卫生级阀门是一种专门用于高洁净流体系统的控制阀门，主要应用于对卫生等级、污染控制和产品安全要求较高的行业。

与普通工业阀门不同，卫生级阀门在设计和制造过程中更加注重流道洁净性、材料安全性以及清洗维护便利性。其主要特点包括：

• 采用304/316L等食品级不锈钢材料；
• 内部流道光滑，无残留死角；
• 阀体表面经过机械抛光或电解抛光处理；
• 支持CIP（在线清洗）和SIP（在线灭菌）系统；
• 符合食品、制药行业相关卫生标准。

卫生级阀门广泛应用于：

• 食品加工行业；
• 饮料生产线；
• 乳制品生产；
• 啤酒及酿造行业；
• 生物发酵工程；
• 制药生产设备；
• 纯水及无菌流体系统。

1.2 卫生级阀门与普通工业阀门的区别

卫生级阀门与普通工业阀门最大的区别在于卫生性能和结构设计。

对比项目	卫生级阀门	普通工业阀门
材料	304/316L食品级不锈钢	碳钢、铸铁、不锈钢等
流道设计	光滑、无死角、低残留	可能存在积液区域
表面处理	高精度抛光、电解抛光	普通加工处理
清洗方式	支持CIP/SIP	通常需要拆卸清洗
应用领域	食品、制药、生物行业	化工、水处理、工业系统

因此，在对产品质量和卫生安全要求较高的生产环境中，卫生级阀门是保障生产稳定性的重要组成部分。

二、常见卫生级阀门类型及应用场景

卫生级阀门根据结构形式、控制方式以及应用工况的不同，可分为多种类型。不同类型的卫生级阀门在流量控制、密封性能、清洁方式以及适用场景方面各有特点。因此，在食品、饮料、生物发酵和制药等行业中，需要根据具体生产需求选择合适的阀门类型，以确保系统运行稳定并满足卫生要求。

目前，常见的卫生级阀门主要包括卫生级蝶阀、卫生级球阀、卫生级隔膜阀、卫生级角座阀以及抗生素截止阀等。下面将分别介绍这些阀门的结构特点及典型应用场景。

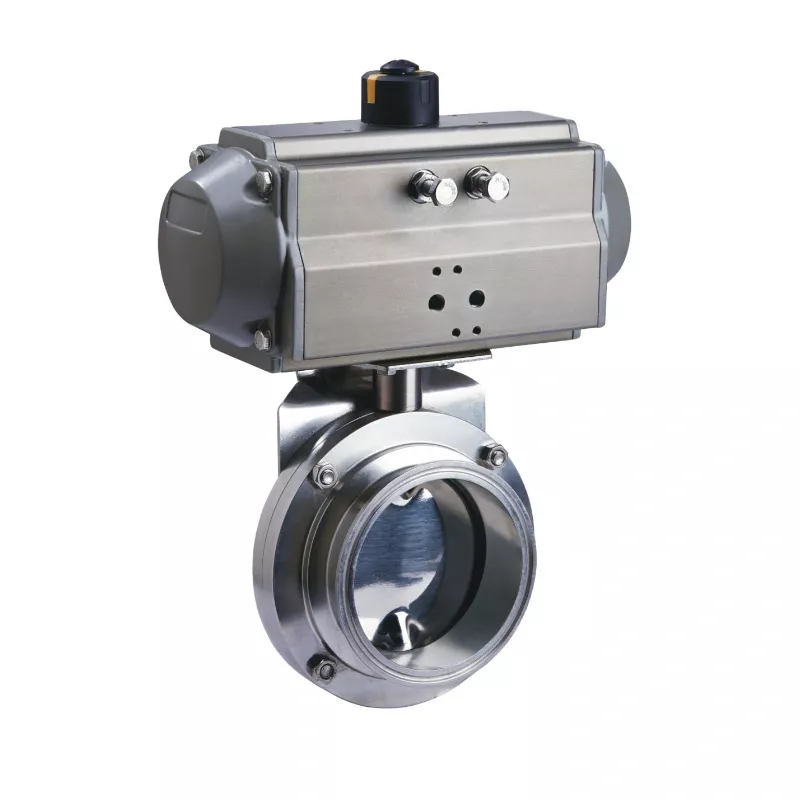

2.1 卫生级蝶阀：适合大口径食品饮料管路

卫生级蝶阀是一种结构简单、操作灵活的卫生型流量控制阀，主要通过阀板旋转实现介质的开启、关闭和调节。由于其结构紧凑、流阻小、安装维护方便，因此在大口径卫生管路系统中得到了广泛应用。

相比普通蝶阀，卫生级蝶阀采用符合卫生标准的不锈钢材质，并经过精密抛光处理，使阀体内部更加光滑，减少介质残留和污染风险。同时，其密封结构经过优化，可满足食品、饮料等行业对洁净性和可靠性的要求。

此外，卫生级蝶阀还可以搭配气动执行器，实现自动化控制，适用于需要频繁启闭的生产线。

典型应用场景包括：

• 乳制品输送系统；
• 饮料灌装生产线；
• 啤酒及酿造设备；
• 食品加工管路；
• 大流量卫生流体输送系统。

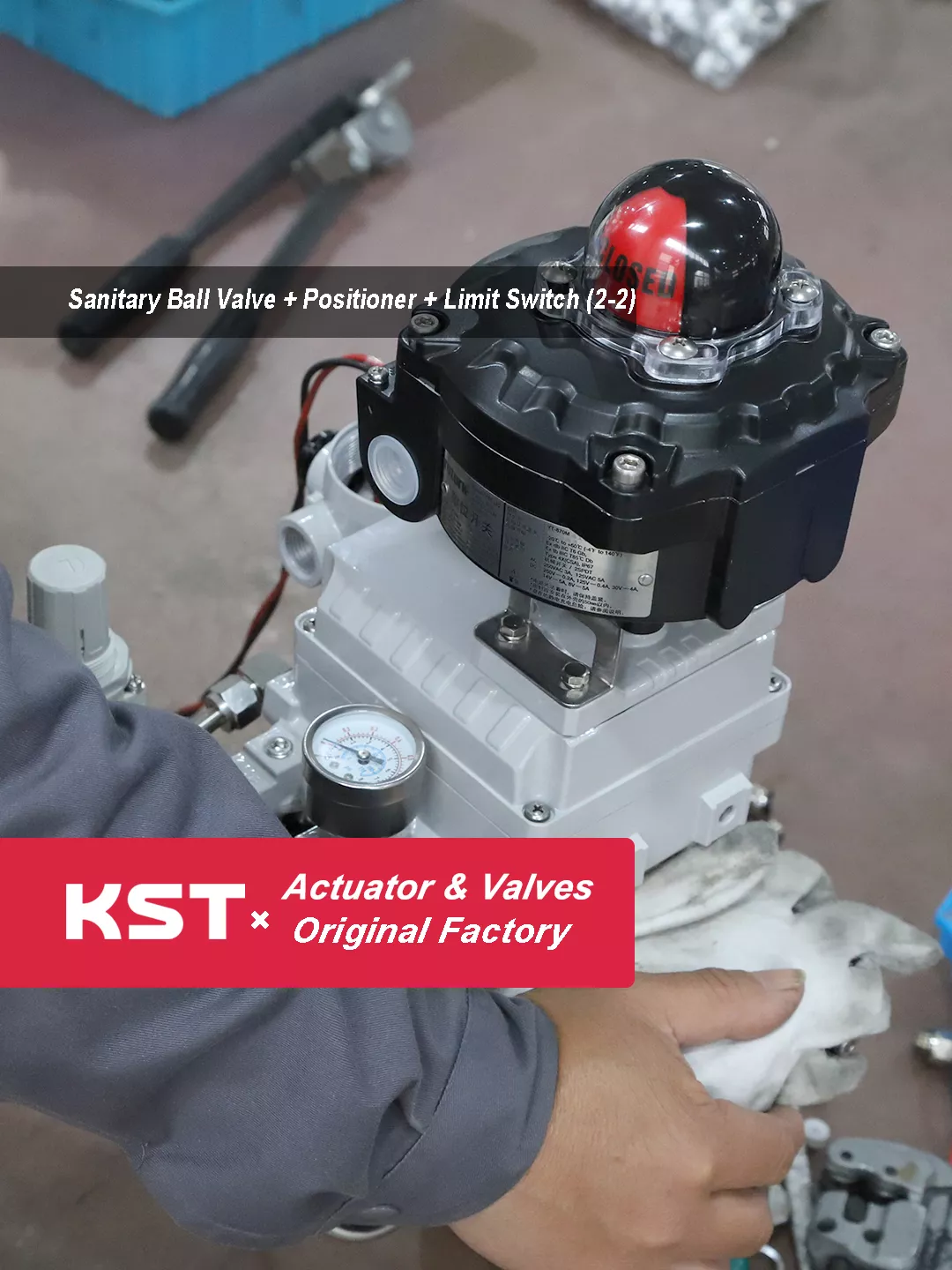

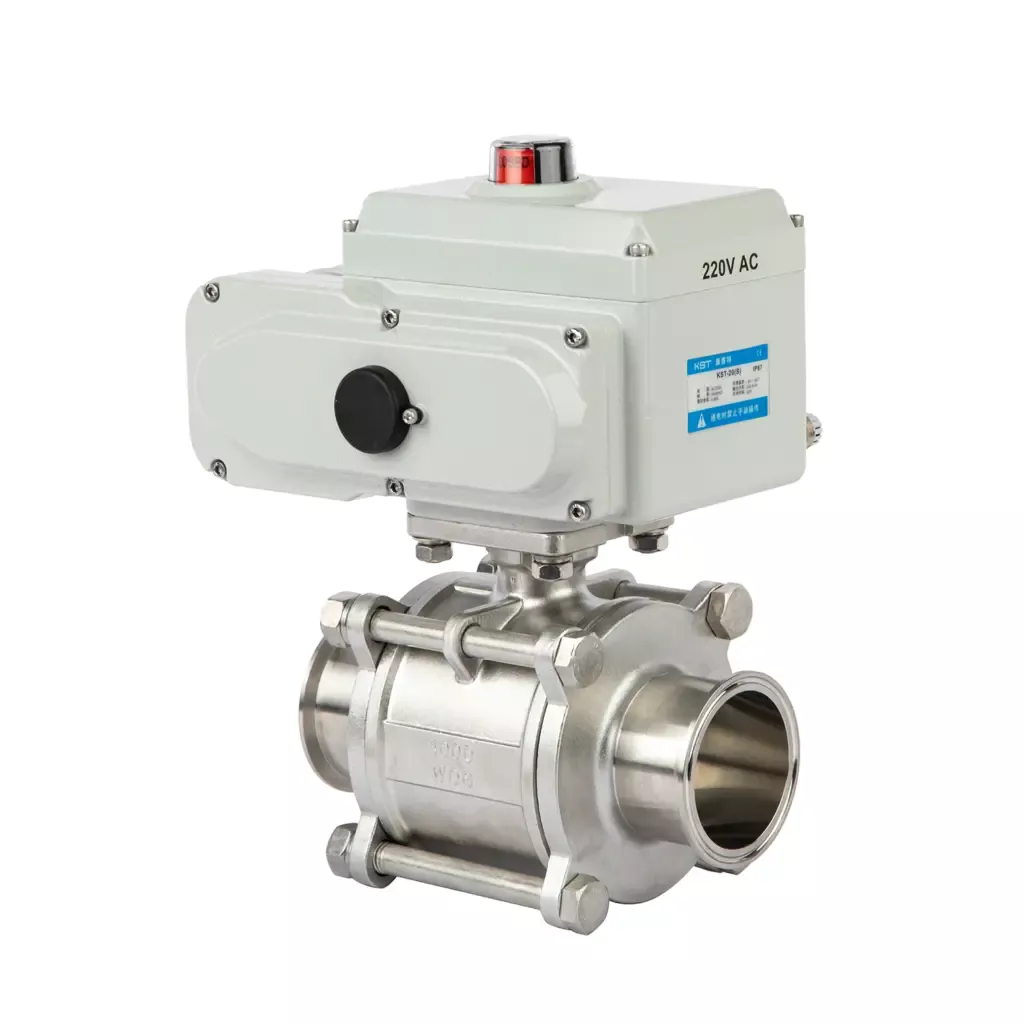

2.2 卫生级球阀：适用于高洁净流体切断控制

卫生级球阀主要通过球体旋转90°实现快速启闭，具有良好的密封性能和较低的流体阻力。由于其能够实现可靠切断，并有效减少介质残留，因此特别适用于对洁净度要求较高的流体控制系统。

与普通球阀相比，卫生级球阀在结构设计上更加注重卫生性能。例如，阀体内部采用流线型通道设计，减少流体滞留区域；同时，采用食品级密封材料，提高长期运行过程中的安全性和稳定性。

因此，卫生级球阀通常用于需要快速切断或精确控制的生产环节，尤其适合高洁净液体介质。

典型应用场景包括：

• 制药液体输送系统；
• 食品原料控制管路；
• 生物工程设备；
• 高纯度流体系统。

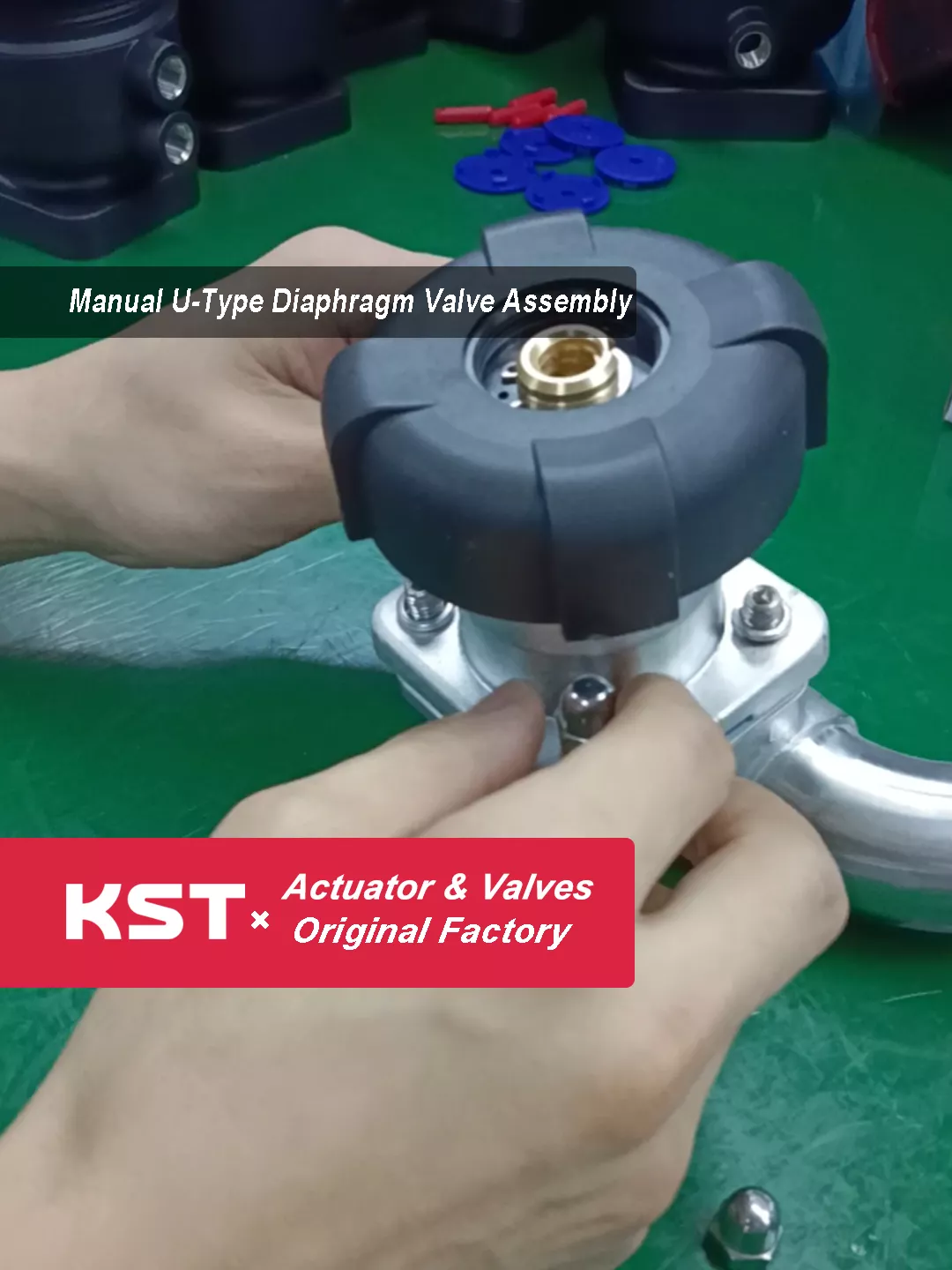

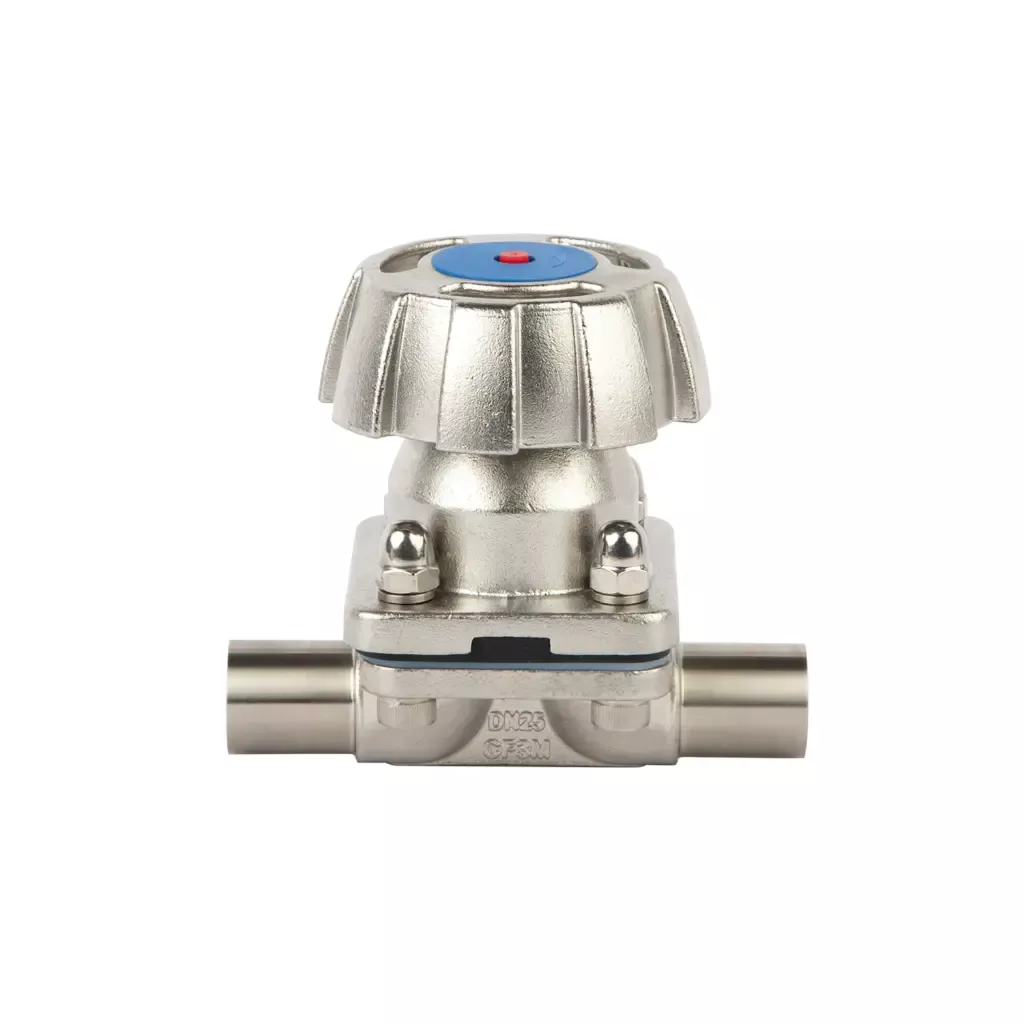

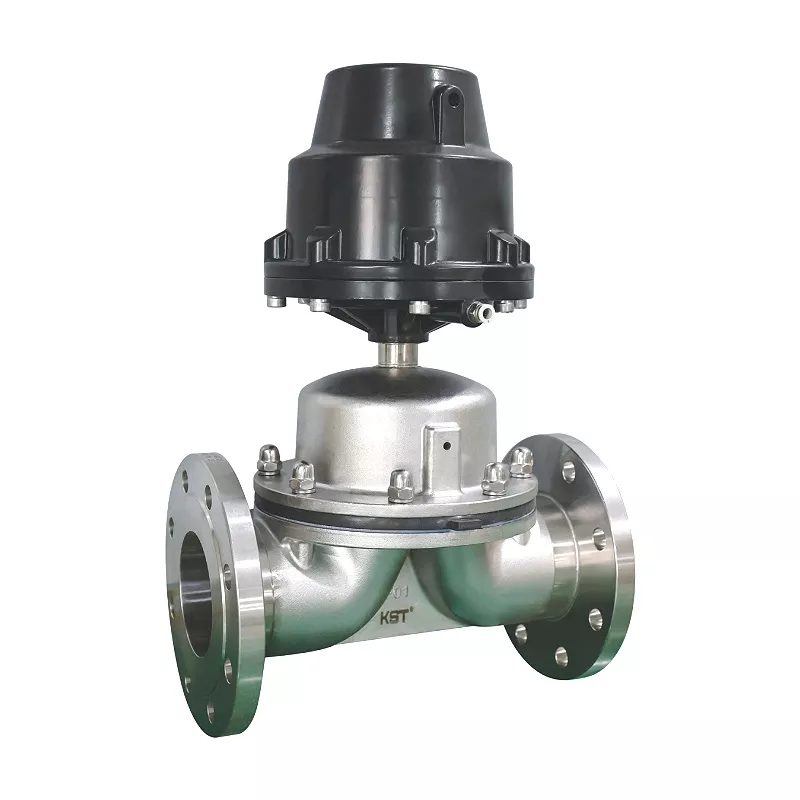

2.3 卫生级隔膜阀：用于无菌工艺与高洁净系统

卫生级隔膜阀是一种专为无菌和高洁净工艺设计的阀门，通过柔性隔膜的上下运动实现介质控制。由于隔膜能够将流体与阀体驱动部分有效隔离，因此可以避免外部污染物进入系统，同时降低介质残留风险。

此外，卫生级隔膜阀具有优异的密封性能和清洁性能，特别适用于对无菌要求较高的生产环境。在制药和生物行业中，隔膜阀通常被应用于关键工艺节点，以保证产品纯度和生产安全。

典型应用场景包括：

• 生物制药生产线；
• 疫苗及无菌药液系统；
• 纯化水和注射用水系统；
• 无菌灌装设备。

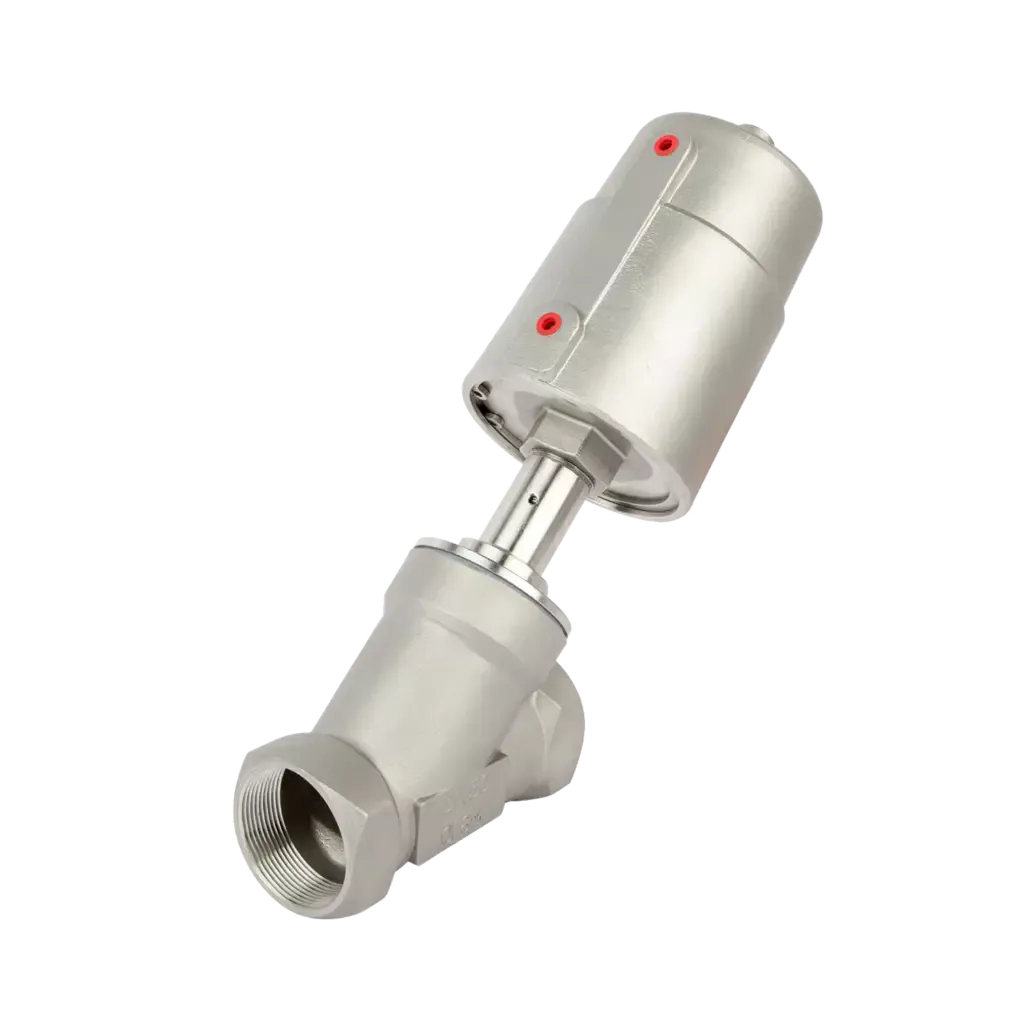

2.4 卫生级角座阀：蒸汽与高频开关工况的首选

卫生级角座阀是一种具有高流量、高响应速度特点的自动控制阀，通常采用气动执行方式，实现快速开启和关闭。由于其结构坚固、动作速度快，并且能够承受较高的工作频率，因此非常适合自动化生产系统。

同时，卫生级角座阀内部采用优化流道设计，可以有效降低压力损失，提高介质流通效率。此外，其良好的耐温性能使其在蒸汽、热水以及清洗介质控制中具有明显优势。

典型应用场景包括：

• CIP在线清洗系统；
• 蒸汽灭菌系统；
• 食品加工设备；
• 自动化卫生生产线。

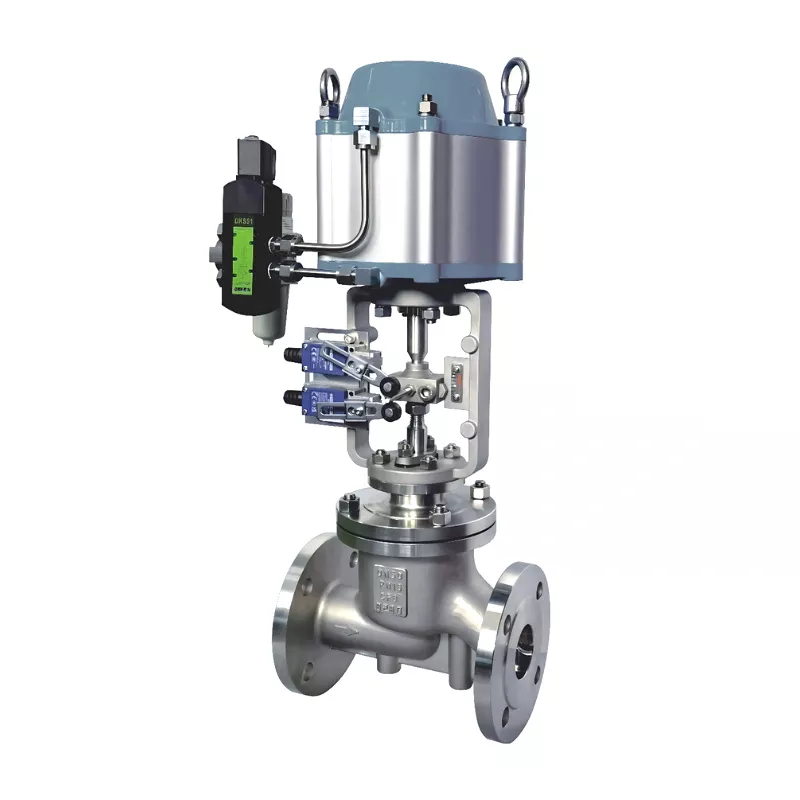

2.5 抗生素截止阀：制药与生物发酵专用卫生阀

抗生素截止阀是一种针对制药和生物发酵行业特殊工艺需求设计的卫生级阀门，主要用于高洁净、高无菌要求的流体控制场合。

由于生物发酵和抗生素生产过程中对污染控制要求极高，普通阀门容易因内部残留导致交叉污染。因此，抗生素截止阀采用特殊流道结构和卫生级制造工艺，可有效减少介质滞留，提高系统的洁净性和可靠性。

此外，该类阀门通常能够满足频繁清洗和灭菌要求，是生物制药生产设备中的重要组成部分。

典型应用场景包括：

• 抗生素发酵系统；
• 生物制药生产设备；
• 发酵液输送管路；
• 无菌工艺控制系统。

三、卫生级阀门的卫生设计特点

卫生级阀门之所以能够满足食品、制药和生物发酵行业的高洁净要求，关键在于其特殊的卫生设计。相比普通工业阀门，卫生级阀门从材料选择、内部结构到表面处理和清洗方式，都经过优化设计，以减少污染风险，提高系统的安全性和可靠性。

3.1 食品级不锈钢材料（304/316L）的选择

卫生级阀门通常采用食品级不锈钢制造，其中304和316L不锈钢是最常见的两种材料。

304不锈钢具有良好的耐腐蚀性和加工性能，适用于一般食品、饮料等卫生流体系统。而316L不锈钢由于加入了钼元素，具有更强的耐腐蚀能力，尤其适用于制药、生物发酵以及高纯度流体等对卫生等级要求更高的应用场景。

此外，优质材料不仅能够延长阀门使用寿命，还能避免金属离子析出对产品造成影响，从而保障生产过程的安全性。

3.2 无死角流道设计与圆滑过渡结构

为了降低介质残留和细菌滋生风险，卫生级阀门通常采用无死角流道设计。

通过优化阀体内部结构，使流道更加平滑连续，减少液体滞留区域。同时，圆滑过渡设计能够降低流体阻力，提高介质流动效率，并方便后续清洗和消毒。

这种设计特点使卫生级阀门能够更好地满足食品、制药行业对洁净生产环境的要求。

3.3 高精度机械抛光与电解抛光

除了结构设计外，阀门内表面的处理工艺也是影响卫生性能的重要因素。

卫生级阀门通常采用机械抛光或电解抛光工艺，提高内壁表面光洁度，降低表面粗糙度，使介质不易附着。

其中：

• 机械抛光：改善阀门内外表面质量，提高洁净性；
• 电解抛光：进一步提升耐腐蚀性能，减少微小颗粒和污染物附着。

通过高精度表面处理，可以有效提升阀门的卫生等级，并延长设备使用寿命。

3.4 支持 CIP/SIP 的卫生级阀门设计

在食品和制药生产过程中，设备清洗和灭菌是保证产品质量的重要环节。因此，许多卫生级阀门采用支持CIP/SIP的设计，以满足自动化清洁需求。

CIP（Clean In Place，在线清洗）：通过循环清洗液对管路和设备内部进行清洁，无需拆卸阀门。

SIP（Sterilization In Place，在线灭菌）：利用高温蒸汽等方式进行灭菌，降低微生物污染风险。

支持CIP/SIP的卫生级阀门不仅能够提高生产效率，还能减少人工维护成本，是现代食品、制药和生物工程系统中的重要选择。

总体来说，卫生级阀门通过食品级材料、无死角结构、高精度表面处理以及CIP/SIP兼容设计，有效降低污染风险，满足高洁净生产要求，为食品、饮料、生物发酵和制药行业提供更加安全可靠的流体控制解决方案。

四、卫生级阀门在食品与制药行业中的应用

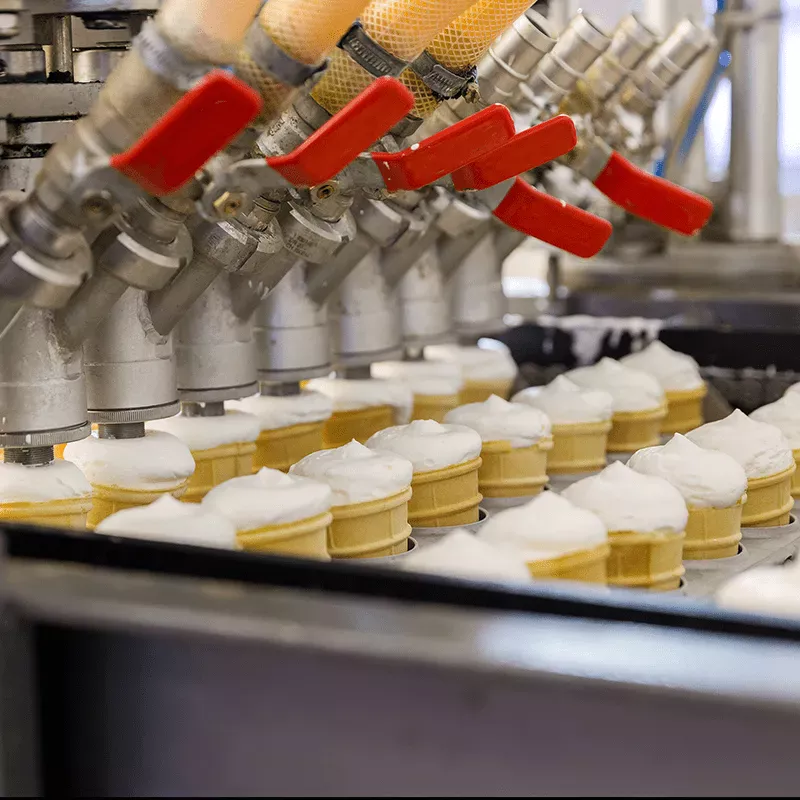

4.1 食品与饮料生产线中的卫生级阀门

食品和饮料行业对卫生要求严格，卫生级阀门主要用于：原料输送；混合系统； 灌装设备；清洗管路。

例如：牛奶、果汁、饮料、啤酒生产过程中，都需要通过卫生级阀门保证产品不受污染。

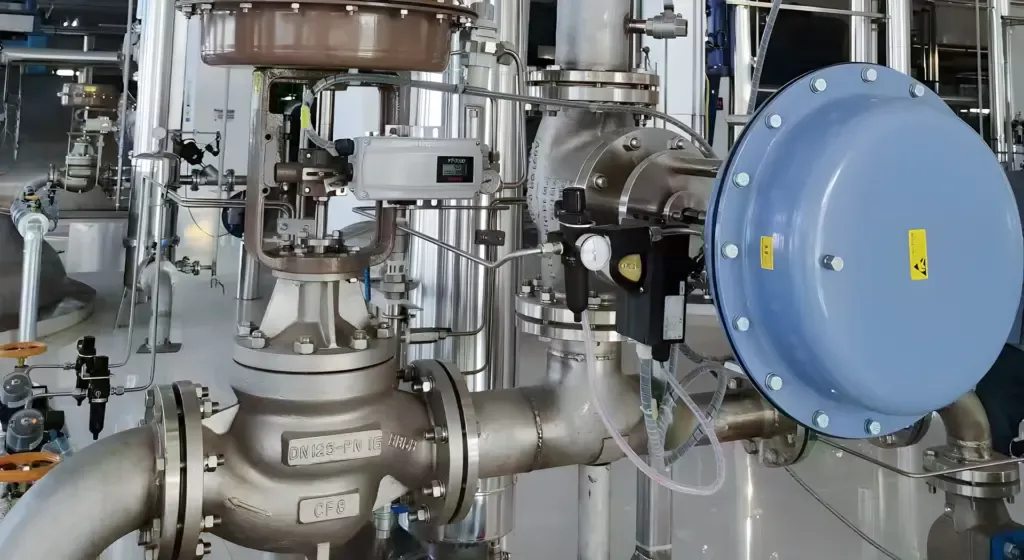

4.2 生物发酵工艺中的卫生级阀门

生物发酵行业涉及微生物培养和高洁净生产环境，对阀门性能要求更高。

卫生级阀门主要用于：发酵罐进出口控制；培养基输送；无菌空气系统；发酵液转移。

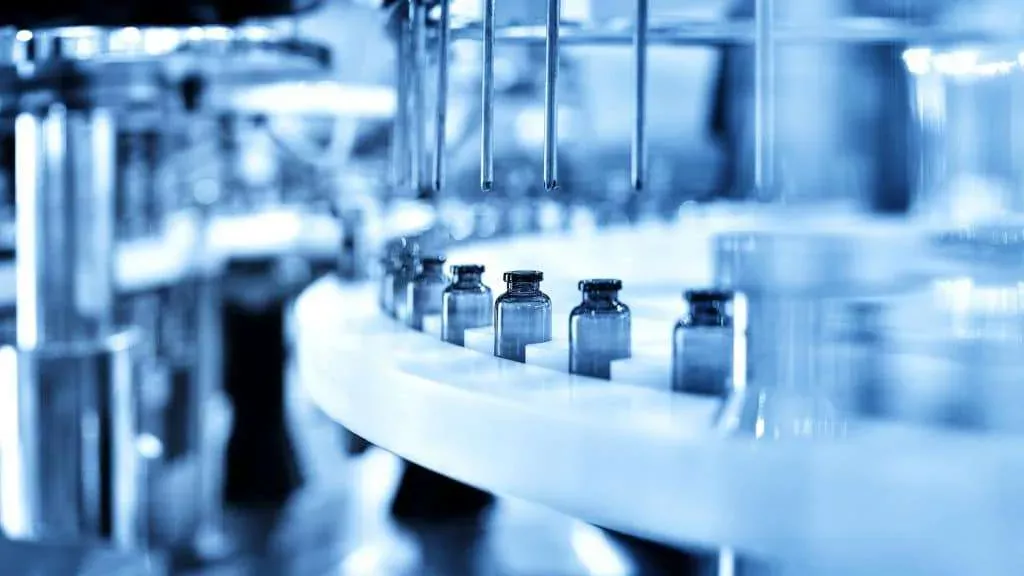

4.3 制药与纯水系统中的卫生级阀门

制药行业对无菌和洁净等级要求极高。

卫生级阀门应用包括：注射用水系统；纯化水系统；药液输送管路；无菌生产设备。

高质量卫生级阀门能够有效降低污染风险，保障药品生产安全。

五、如何选择合适的卫生级阀门？

在食品、饮料、制药和生物发酵等行业中，卫生级阀门的选择需要综合考虑介质特性、工作条件、清洗方式以及自动化需求。合理选型不仅能够保证流体控制效果，还能提高生产系统的安全性和运行效率。

5.1 根据介质类型选择卫生级阀门

不同生产介质对阀门结构和卫生性能的要求不同，因此需要根据实际介质选择合适的阀门类型。

例如：

• 液体食品和饮料：通常选择卫生级蝶阀或卫生级球阀，满足大流量输送和快速切断需求；
• 高纯药液：建议采用卫生级隔膜阀，以降低污染风险，满足无菌工艺要求；
• 蒸汽和清洗介质：卫生级角座阀具有响应快、流量大的特点，更适合此类工况；
• 发酵介质：抗生素截止阀凭借高洁净设计，适用于生物发酵和制药生产系统。

因此，根据介质特点选择阀门结构，是保证系统稳定运行的重要步骤。

5.2 根据工作温度和压力匹配阀门规格

除了介质类型外，工作条件也是卫生级阀门选型的重要因素。在选择阀门时，需要重点考虑：工作压力；工作温度；管道尺寸；介质腐蚀性

同时，应根据实际工况选择合适的阀体材料和密封材料，确保阀门在长期运行过程中保持良好的密封性能和使用寿命。

5.3 根据清洗方式（CIP/SIP）评估卫生设计

对于食品、制药等高洁净生产系统，清洗和灭菌方式直接影响阀门的卫生性能。如果生产线需要进行CIP在线清洗或SIP在线灭菌，应优先选择具备以下特点的卫生级阀门：无死角流道设计；高光洁度内壁处理；耐高温密封材料；支持CIP/SIP清洗要求。这样可以减少人工拆卸维护，提高生产效率，并降低污染风险。

5.4 根据自动化控制需求选择手动、气动或电动

随着生产自动化水平不断提高，卫生级阀门的驱动方式也成为选型的重要考虑因素。

• 手动卫生阀：结构简单，适用于操作频率较低的系统；
• 气动卫生阀：响应速度快，适合自动化生产线和频繁启闭工况；
• 电动卫生阀：便于远程控制，适用于智能化控制系统。

目前，在食品、饮料和制药行业中，气动卫生阀应用较为广泛，可通过自动控制系统实现精准、安全、高效的流体控制。

六、常见问题 FAQ：卫生级阀门选型与应用

Q1 卫生级阀门与普通工业阀门有什么区别？

卫生级阀门采用食品级材料和无死角设计，能够满足食品、制药等高洁净行业要求，而普通工业阀门主要用于一般工业流体控制。

Q2 哪些工况必须使用卫生级阀门？

涉及食品、药品、生物发酵、纯水和无菌生产的系统，通常需要使用卫生级阀门。

Q3 卫生级隔膜阀适合哪些典型应用？

主要用于制药、生物工程、纯水系统以及对无菌要求较高的流体控制场合。

Q4 卫生级阀门是否都支持 CIP/SIP 清洗？

并非所有卫生级阀门都支持CIP/SIP，需要根据阀门结构、材料和制造标准进行确认。高洁净生产系统通常优先选择支持CIP/SIP设计的卫生级阀门。
