引言
在食品、饮料、制药和生物技术行业中，卫生和产品安全始终是生产过程中的重点要求。卫生级隔膜阀凭借优异的密封性能、无死角设计以及良好的清洗和灭菌能力，被广泛应用于各种高洁净度工况。本文将带您了解什么是卫生级隔膜阀以及结构特点、堰式隔膜阀与直通式隔膜阀、隔膜材料选择、卫生标准和认证以及在食品&医药行业的应用，帮助您找到更适合自身应用需求的解决方案。
目录
- 什么是卫生级隔膜阀？
- 堰式隔膜阀与直通式隔膜阀：如何选择？
- 隔膜材料及如何选择？
- 卫生标准与认证
- 食品与制药行业的典型应用
- 如何选择合适的卫生级隔膜阀？
- FAQ
关键词：卫生级阀门，隔膜阀，食品级隔膜阀，制药隔膜阀，无菌隔膜阀
您可以观看如下视频快速了解:
▶ 点击观看视频号视频

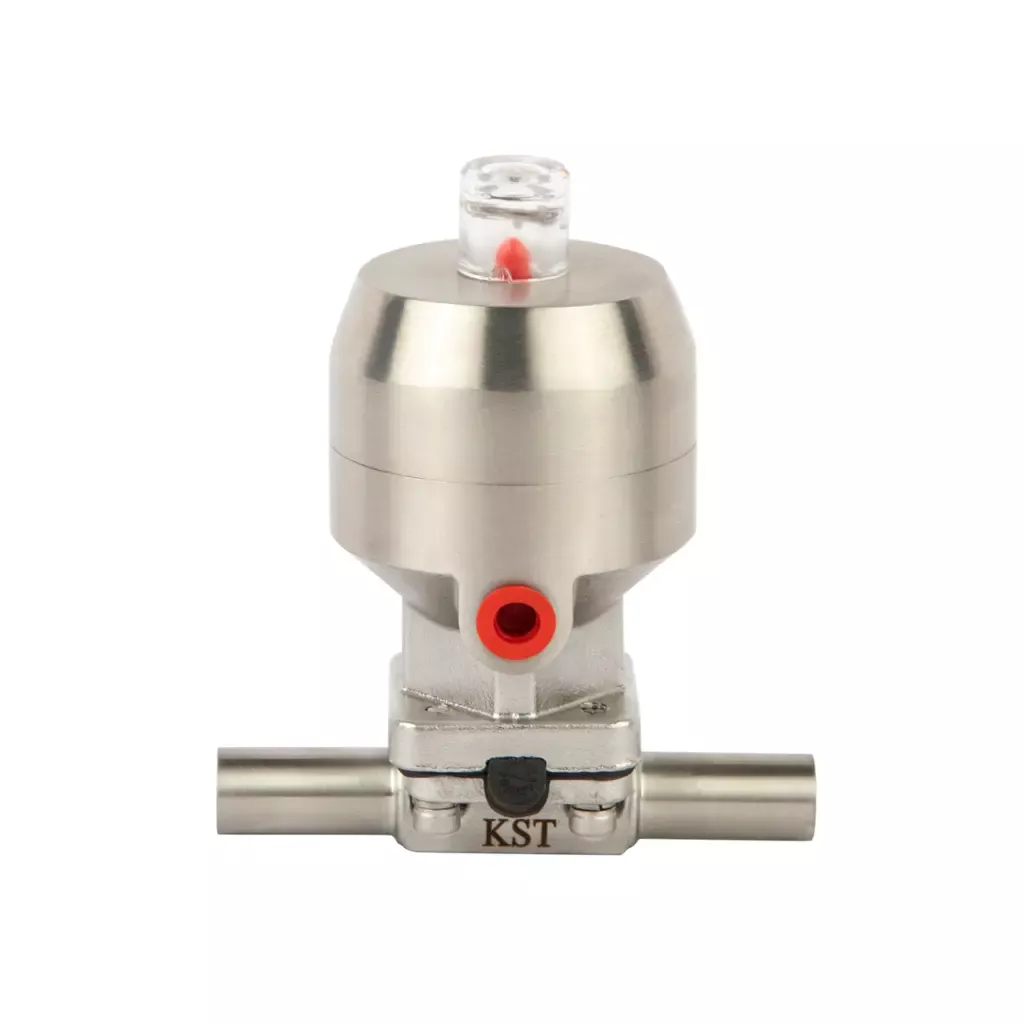

1.什么是卫生级隔膜阀？
卫生级隔膜阀是一种专为高洁净度工况设计的阀门，广泛应用于食品、饮料、制药、生物技术及化妆品等行业。其通过柔性隔膜控制介质的流动，并将工艺介质与执行机构完全隔离，从而有效降低交叉污染风险，确保生产过程的卫生与安全。
与传统阀门相比，卫生级隔膜阀具有内部表面光滑、无死角、易清洗和易灭菌等特点，能够满足GMP、FDA及EHEDG等严格的卫生标准要求。因此，它已成为无菌工艺系统中不可或缺的重要控制元件。

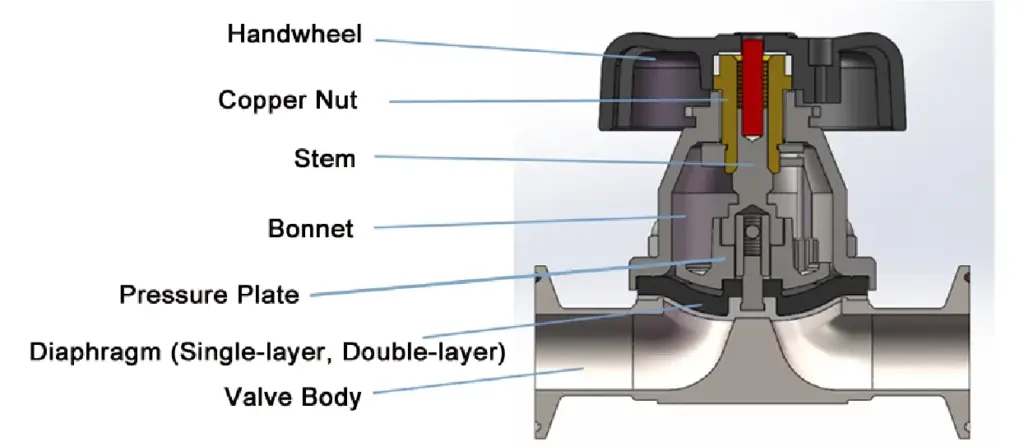

1.1 结构组成与工作原理
卫生级隔膜阀主要由阀体、隔膜和执行机构三大部分组成，它们共同完成流体的控制与密封功能。
阀体
阀体用于形成流体通道，并通过卡箍、焊接或螺纹等连接方式与工艺管道相连。通常采用316L不锈钢制造，内表面经过精密抛光或电解抛光处理，以满足高洁净度应用要求。

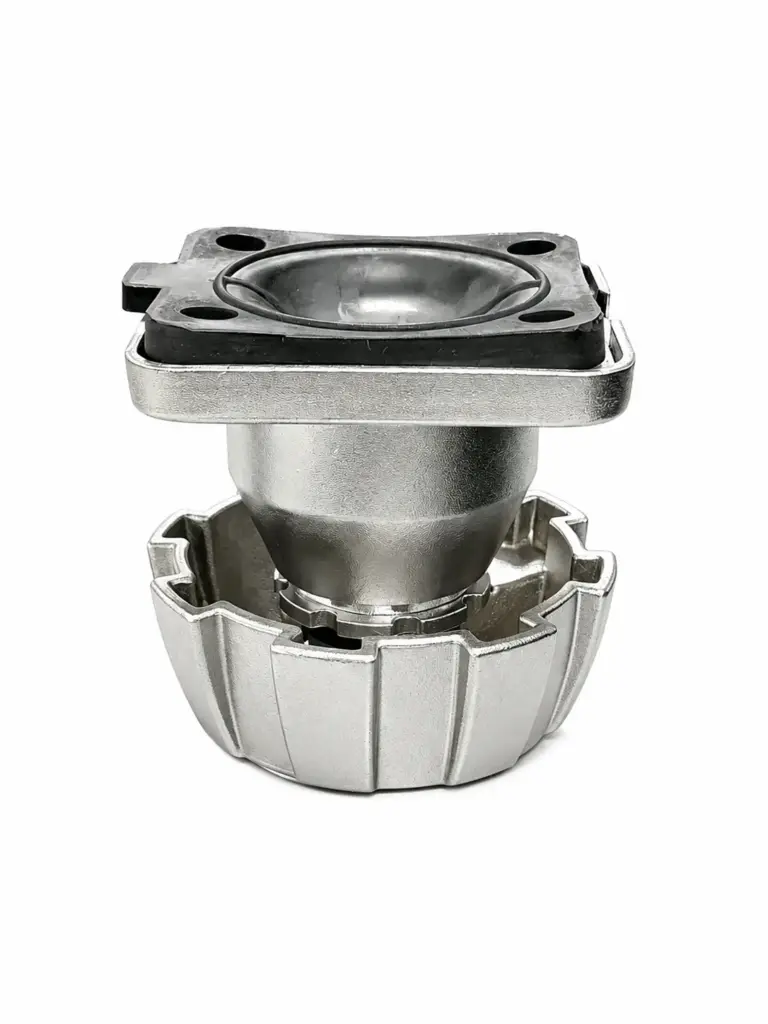

隔膜
隔膜是一种柔性膜片，通过上下运动实现阀门的开启与关闭。同时，它也是阀门内部唯一与工艺介质发生动态接触的部件，因此其材质和性能直接影响阀门的使用寿命及卫生等级。
执行机构
执行机构又称驱动装置或阀盖组件，其主要作用是驱动隔膜动作。根据自动化需求的不同，可选择手动手轮、气动执行器或电动执行器等驱动方式。

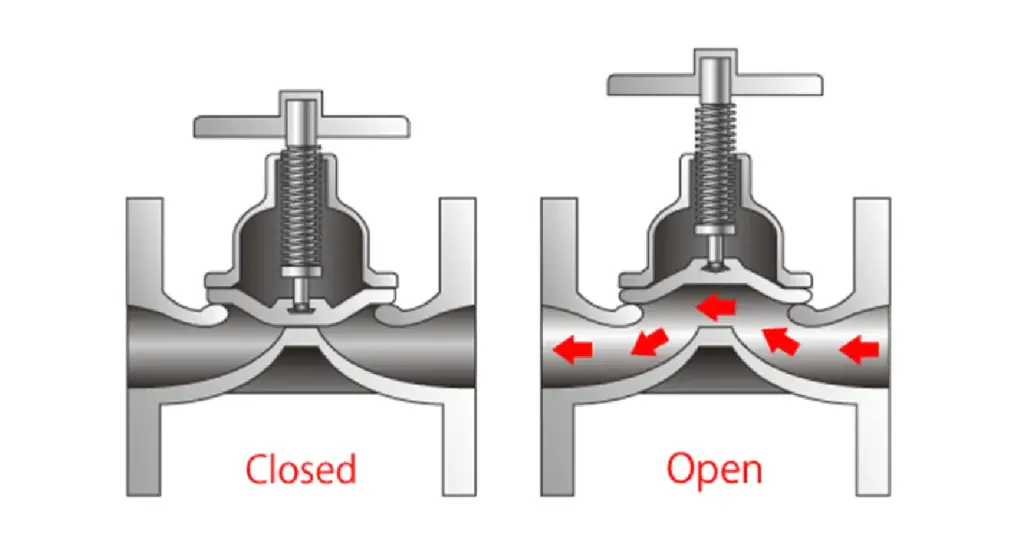

工作原理
卫生级隔膜阀的工作原理相对简单且可靠。
当操作手轮或启动执行器时，驱动机构会将隔膜向下压紧，使其与堰脊或阀座紧密接触，从而切断流体通道，实现阀门关闭。由于隔膜与密封面之间形成均匀接触，因此能够达到极高的密封性能，甚至实现气泡级密封。
相反，当执行机构带动隔膜向上抬起时，流体通道被打开，介质即可顺畅通过阀体，实现正常输送。
1.2主要特点
凭借独特的结构设计，卫生级隔膜阀在卫生工艺系统中具有以下显著优势：
- 零污染风险
由于工艺介质仅与阀体和隔膜接触，且隔膜将介质与执行机构完全隔离，因此能够有效避免细菌滋生和交叉污染。 - 气泡级密封性能
隔膜与密封面紧密贴合，可实现极高的密封等级。这对于CIP(在线清洗)和SIP(在线灭菌)过程中维持无菌环境尤为重要。 - 优异的清洁能力
阀体内部结构简洁，无复杂空腔、缝隙或滞留区，从而减少产品残留和微生物积聚，更有利于清洗和灭菌。 - 出色的排空性能
特别是在堰式结构设计中，阀门能够实现良好的自排空效果，有助于减少介质残留。这对于批次生产切换时需要彻底排空系统的工艺尤为关键。 - 维护简单、运行可靠
由于阀门内部没有传统填料函等易磨损密封结构，因此故障率较低。同时，隔膜作为主要易损件，更换方便可有效降低维护成本和停机时间。
2.堰式隔膜阀与直通式隔膜阀：如何选择？
根据阀体结构的不同，卫生级隔膜阀主要可分为堰式隔膜阀和直通式隔膜阀两大类。虽然两者都采用隔膜进行密封，但其流道结构、流体特性以及适用工况存在明显差异。
2.1 堰式隔膜阀
堰式隔膜阀是目前应用最广泛的卫生级隔膜阀类型。
其最大的特点是在阀体流道中部设置了一个凸起的“堰脊”，类似于水坝中的堤坝结构。当阀门关闭时，隔膜只需向下压至堰脊位置即可实现密封。
由于隔膜行程较短，因此操作力小、响应速度快，同时隔膜受力相对均匀，使用寿命通常较长。此外，堰式结构还具有较好的自排空能力，因此在制药、生物工程及食品饮料行业中得到了广泛应用。
2.2 直通式隔膜阀
与堰式结构不同，直通式隔膜阀的阀体内部没有凸起的堰脊，流道呈近乎直线的全通径设计。
当阀门关闭时，隔膜需要直接压向阀体底部形成密封；而在开启状态下，介质几乎可以沿直线流动，因此流阻更小，特别适用于高粘度、含颗粒或浆料介质的输送。
然而，由于隔膜需要更大的变形量来完成密封，其工作行程较长，因此隔膜的疲劳程度相对更高，使用寿命通常低于堰式结构。
| 对比维度 | 堰式 | 直通式 |
|---|---|---|
| 主要用途 | 节流调节/流量控制 | 开关/切断隔离 |
| 隔膜寿命 | 较长（弯曲幅度小） | 较短（弯曲幅度大） |
| PTFE隔膜适用性 | 适用 | 不适用（刚性不足） |
| 压降 | 较高 | 较低（全通径） |
| 含固/浆料介质 | 适用性有限 | 适用性优异 |
| 清洁排空性能 | 优异（自排空） | 良好（可冲洗） |
| 真空工况 | 不推荐 | 更适用 |
| 调节精度 | 优异 | 较差 |
3.隔膜材料及如何选择？
隔膜是卫生级隔膜阀最核心的部件，也是决定阀门密封性能、耐腐蚀性能以及使用寿命的关键因素。因此，在选型过程中，选择合适的隔膜材料尤为重要。
不同材料适用于不同的工况环境，常见隔膜材料如下：
|
Item |
EPDM Diaphragm |
PTFE + EPDM Diaphragm |
| Material Structure | Single-layer EPDM (Ethylene Propylene Diene Monomer) |
PTFE wetted layer + EPDM backing layer |
|
Corrosion Resistance |
Good, suitable for mild acids and alkalis |
Excellent, suitable for highly corrosive media |
|
Temperature Range |
-20°C to 80°C |
-20°C to 150°C |
|
Flexibility |
Excellent, highly elastic |
Good, flexibility provided by EPDM backing |
|
Sealing Performance |
Good |
Excellent |
|
Service Life |
Long in general applications |
Longer in corrosive applications |
|
Cost |
Lower |
Higher |
|
Suitable Media |
Water, air, steam, mild acids and alkalis |
Strong acids, strong alkalis, organic solvents, high-purity media |
|
Typical Industries |
Water treatment, food & beverage, HVAC |
Chemical, pharmaceutical, semiconductor, electroplating |
|
Key Advantages |
Cost-effective, excellent flexibility |
Superior corrosion resistance, ideal for demanding applications |
|
Recommended Applications |
General industrial fluid control |
Corrosive and high-purity fluid control |
总体而言，如果工况需要频繁进行CIP或SIP清洗灭菌，建议优先考虑PTFE或PTFE/EPDM复合隔膜；而对于普通食品饮料应用，EPDM隔膜通常能够满足使用需求并兼顾经济性。
4.卫生标准与认证
对于食品、饮料、制药及生物技术行业而言，卫生标准不仅关系到产品质量，更直接影响企业的合规运营。因此，在选择卫生级隔膜阀时，应重点关注产品是否符合相关国际认证标准。
| 标准 | 说明 |
|---|---|
| FDA | 美国食品接触材料认证 |
| 3-A | 食品及乳制品行业卫生标准 |
| EHEDG | 欧洲卫生工程设计认证 |
| USP Class VI | 制药级材料认证 |
| ASME BPE | 生物制药设备设计标准 |
这些认证能够确保阀门在卫生设计、材料安全性以及清洁性能等方面满足行业要求，从而提高生产过程的可靠性。
5.食品与制药行业的典型应用
5.1 食品与饮料行业
在食品饮料生产过程中，卫生级隔膜阀贯穿原料处理、生产加工以及灌装包装等多个环节。
乳品加工
在牛奶、奶油、酸奶等乳制品生产过程中，隔膜阀常用于巴氏杀菌系统及输送管路。其无死角设计能够有效避免细菌滋生，确保产品卫生安全。
酿造与饮料生产
在啤酒、葡萄酒及软饮料生产过程中，隔膜阀广泛应用于发酵、过滤和灌装环节，实现液体介质的无菌输送。
食品加工
对于酱料、果汁、汤料及调味品等产品，隔膜阀能够有效防止交叉污染，同时支持快速清洗和产品切换。
CIP/SIP系统
作为在线清洗（CIP）和在线灭菌（SIP）系统的重要组成部分，隔膜阀能够在高温和化学清洗环境下保持稳定密封性能。
5.2 制药与生物技术行业
相比食品行业，制药和生物技术领域对卫生要求更加严格，因此卫生级隔膜阀几乎贯穿整个生产流程。
上游工艺
用于生物反应器和发酵系统中，对WFI（注射用水）、培养基、洁净空气及工艺气体进行控制。
下游工艺
应用于过滤、层析、制剂及灌装等工序，实现药液、缓冲液及中间体的精准输送。
培养基与缓冲液制备
用于控制培养基、缓冲液及纯化水系统的流量和分配。
无菌生产工艺
满足无菌环境下的分流、调节及定量灌装要求，保障药品质量。
罐底排放系统
罐底隔膜阀广泛应用于反应釜和储罐排料系统，实现无残留排放。
5.3 其他应用领域
- 个人护理及化妆品生产；
- 高纯度精细化工工艺；
- 半导体及电子行业纯水系统；
- 保健食品及膳食补充剂生产
6.如何选择合适的卫生级隔膜阀？
1. 明确介质类型
首先，需要了解阀门所输送的介质是什么。
不同介质对阀体和隔膜材料的要求不同。如果介质具有腐蚀性，则需要选择耐腐蚀性能更强的材料，例如PTFE隔膜和316L不锈钢阀体。
2. 确认工作温度和压力
除了介质特性外，工作温度和压力同样会影响阀门寿命。
选型时应重点确认：最高工作温度，最低工作温度，工作压力范围以及CIP/SIP灭菌条件。
特别是在制药行业，高频SIP灭菌温度可达到121℃甚至更高，因此必须确保隔膜材料具备足够的耐温能力。
3. 根据工艺要求选择阀门结构
卫生级隔膜阀主要分为堰式和直通式两种结构。如果工艺更注重流量调节和控制精度，通常建议选择堰式隔膜阀；而对于高粘度介质、含颗粒介质或需要完全排空的工况，则更适合选择直通式隔膜阀。
4. 关注卫生标准和认证要求
对于食品、饮料和制药行业来说，仅满足功能需求是不够的。相关设备还必须符合行业卫生规范。例如，制药企业通常会要求阀门符合ASME BPE标准，而食品企业则更关注FDA和3-A认证。
5. 选择合适的隔膜材料
隔膜是卫生级隔膜阀最核心的部件之一。其性能直接影响阀门的密封效果和使用寿命。
常见材料包括EPDM，PTFE，PTFE+EPDM复合材料，不同材料适用于不同的工况环境，在实际应用中，也要考虑介质兼容性，也要考虑灭菌频率和使用寿命。
6. 考虑连接方式和安装要求
不同生产系统对于安装方式的要求也有所不同。常见连接方式包括：卡箍，焊接，螺纹，法兰。其中，卡箍连接因拆装方便、易于清洗，是食品和制药行业最常见的选择。在选型时，还应确认管道尺寸、连接标准以及安装空间是否匹配。
7. 评估维护成本和使用寿命
除了采购成本之外，长期运行成本同样值得关注。
优质的卫生级隔膜阀通常具有：更长的隔膜寿命，更少的维护次数，更低的停机风险，更方便的备件更换。
虽然初期投入可能略高，但从长期来看，能够有效降低总体运营成本。
7.FAQ
Q1 卫生级隔膜阀最大的优势是什么？
其卫生级设计能够有效降低污染风险，并支持便捷清洗和灭菌。
Q2 卫生级隔膜阀适用于CIP和SIP系统吗？
是的，大多数卫生级隔膜阀都支持CIP在线清洗和SIP在线灭菌。
Q3 制药行业推荐哪种隔膜材料？
PTFE因其优异的耐腐蚀性和耐灭菌性能，通常是制药行业的首选。
