在追求高效的现代工业自动化控制系统中，气动蝶阀早已凭借其紧凑的结构和出色的启闭速度，成为了管道控制的“主力军”。简单来说，它通过压缩空气驱动执行器，带动内部圆盘快速旋转，从而实现对流体、气体甚至浆料的精准控制。无论是在水处理、石油化工，还是食品饮料、暖通空调等行业，都能看到它的身影。本文将带您深入浅出地了解气动蝶阀的工作原理、主要部件、常见类型、蝶阀&手动蝶阀&气动蝶阀的对比以及优势与局限，帮助你更好地认识和选择蝶阀。
目录
- 气动蝶阀的定义
- 蝶阀 vs 手动蝶阀 vs 气动蝶阀
- 气动蝶阀的工作原理
- 气动蝶阀的主要组成
- 气动蝶阀的常见类型
- 气动蝶阀的优势与局限
- FAQ

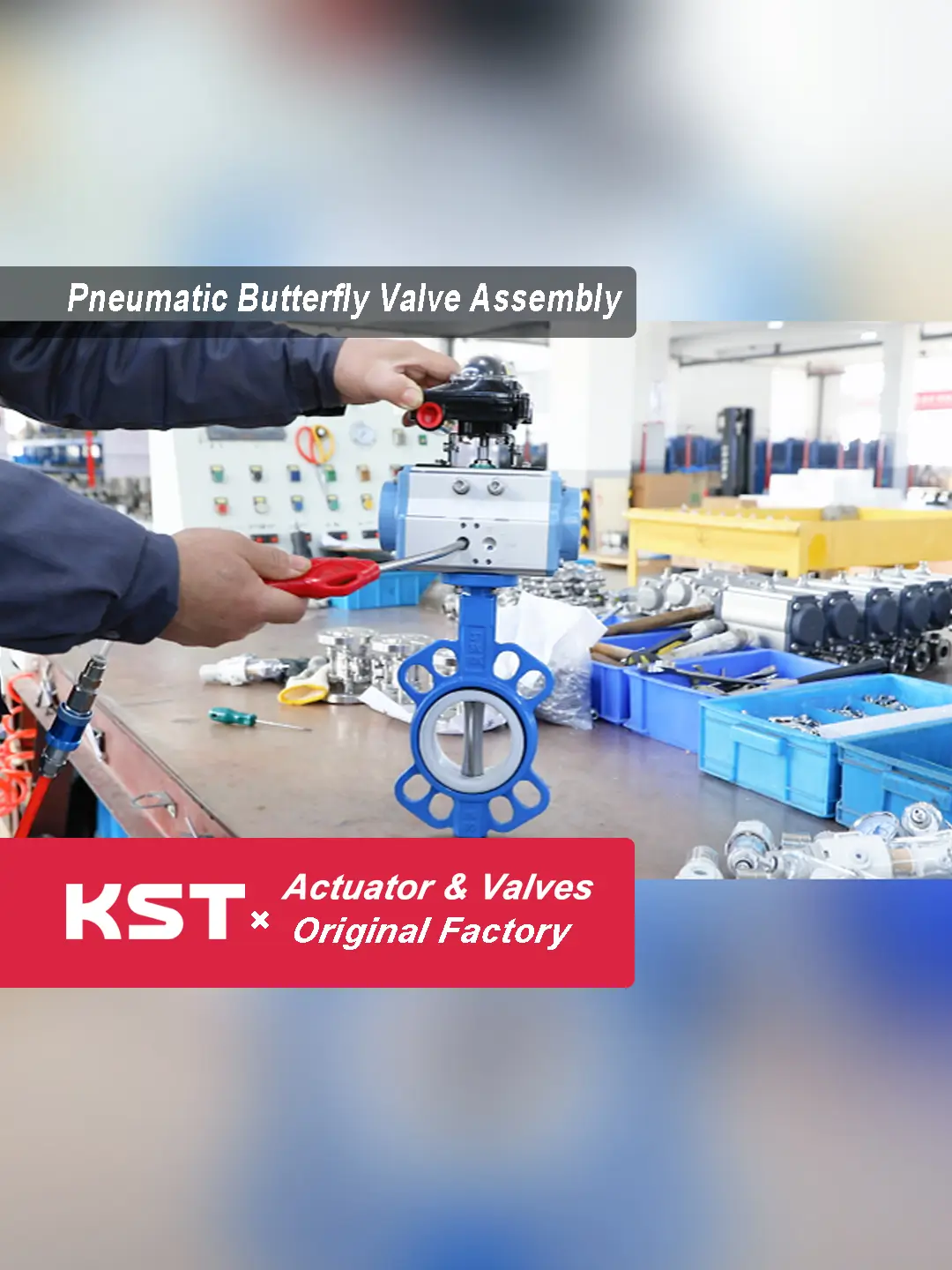

您可以观看如下视频快速了解：
▶ 点击观看视频号视频
▶ 点击观看视频号视频
▶ 点击观看视频号视频
1. 气动蝶阀的定义
从定义上讲，气动蝶阀属于旋转类阀门。它的核心逻辑很简单：利用压缩空气作为动力，驱动阀体内一个圆盘形的“蝶板”进行90°旋转，以此来开启、关闭或调节流量。
- 当阀板与流向平行时，此时阀门全开，介质顺畅通过。
- 当阀板与流向垂直时，阀门全关，彻底切断流体。
- 当阀板处于中间位置时，此时可调节流量，满足不同工况需求。
相比传统的手动阀门，气动化最大的优势在于实现了远程控制和自动化，这不仅节省了人力，更大幅提升了工业生产的响应效率。
2. 蝶阀 vs 手动蝶阀 vs 气动蝶阀
蝶阀是一种通过圆盘状阀板旋转90°来实现启闭和调节流量的阀门。蝶阀是基础阀型；如图所示：
手动蝶阀是在基础阀型的蝶阀上配备手柄或涡轮蜗杆，靠人工操作。小口径通常使用手柄（扳手），大口径为了省力会使用涡轮。
气动蝶阀是在基础阀型的蝶阀上安装了气动执行器（单作用或双作用气缸），通过引入压缩空气推动活塞，从而带动阀门旋转。可参考如下对比表快速理解。
| 对比 | 蝶阀 | 手动蝶阀 | 气动蝶阀 |
|---|---|---|---|
| 定义 | 一种通过蝶板旋转实现流体控制的阀门总称 | 通过手柄或蜗轮手动驱动蝶板启闭 | 通过气动执行器驱动蝶板自动启闭 |
| 驱动方式 | 可搭配手动、气动、电动等多种驱动方式 | 人工操作 | 压缩空气驱动 |
| 自动化程度 | 由驱动方式而定 | 低 | 高 |
| 操作方式 | 手动或自动 | 人工操作 | 本地或远程自动控制 |
| 启闭速度 | 取决于驱动装置 | 较慢 | 快速启闭 |
| 适用口径 | DN50-DN2000+ | 小中口径较常见 | 中大口径优势明显 |
| 控制精度 | 一般 | 一般 | 可配定位器实现精确控制 |
| 适用场景 | 各类工业管道系统 | 操作频率较低的管路 | 自动化生产线及连续运行系统 |
| 典型行业 | 水处理、化工、电力、石油天然气等 | 给排水、暖通空调、小型设备 | 水处理、化工、食品饮料、制药、石油天然气等 |
3. 气动蝶阀的工作原理
气动蝶阀主要依靠压缩空气作为动力源工作。
气源输入后，压缩空气被送入气动执行器，执行器内部机构将气压转化为旋转扭矩，而后扭矩通过阀杆精准传导至蝶板，蝶板旋转90°，完成管路介质的自动切换或控制。
由于执行器结构不同，也就分为了两种常见的驱动方式：
- 双作用式：开启和关闭都需要压缩空气来驱动，输出扭矩大，非常适合频繁操作的工况。
- 单作用式：也叫弹簧复位式。它只用气压驱动一个方向（通常是开启），另一个方向靠内置弹簧力自动回位。这种设计的核心在于“安全”，一旦系统断气，阀门能自动回到预设的安全状态。
4. 气动蝶阀的主要组成
一个标准的气动蝶阀主要由五大部分组成：
- 气动执行器：负责为阀门提供驱动力，将压缩空气转换为旋转运动。
- 阀体：阀门的主体，用于连接管道并承受系统压力。
- 蝶板：控制介质流通的关键部件，旋转即改变流道状态。
- 阀杆：连接执行器与蝶板，传递扭矩。
- 阀座：确保密封性的关键，直接决定了阀门是否会泄漏。
5. 气动蝶阀的常见类型
1）根据连接方式的不同，我们通常分为以下四类
- 对夹式：
结构最轻巧，直接夹在两片法兰中间。它的优点是安装极快、成本低，是水处理系统等一般工业管道的首选。
- 凸耳式：
阀体两侧带有螺纹孔，方便在拆卸一侧管道时，另一侧依然能保持压力。这种设计对于需要频繁维护的终端管路非常友好。
- 法兰式：
阀体两端法兰与管道法兰连接，连接最为稳固，承压能力强，常见于大口径或高压力的工业管道。
- 对焊式：
通过焊接与管道合为一体，连接强度极高，特别抗振动，适用于需要长期连续运行的严苛环境。

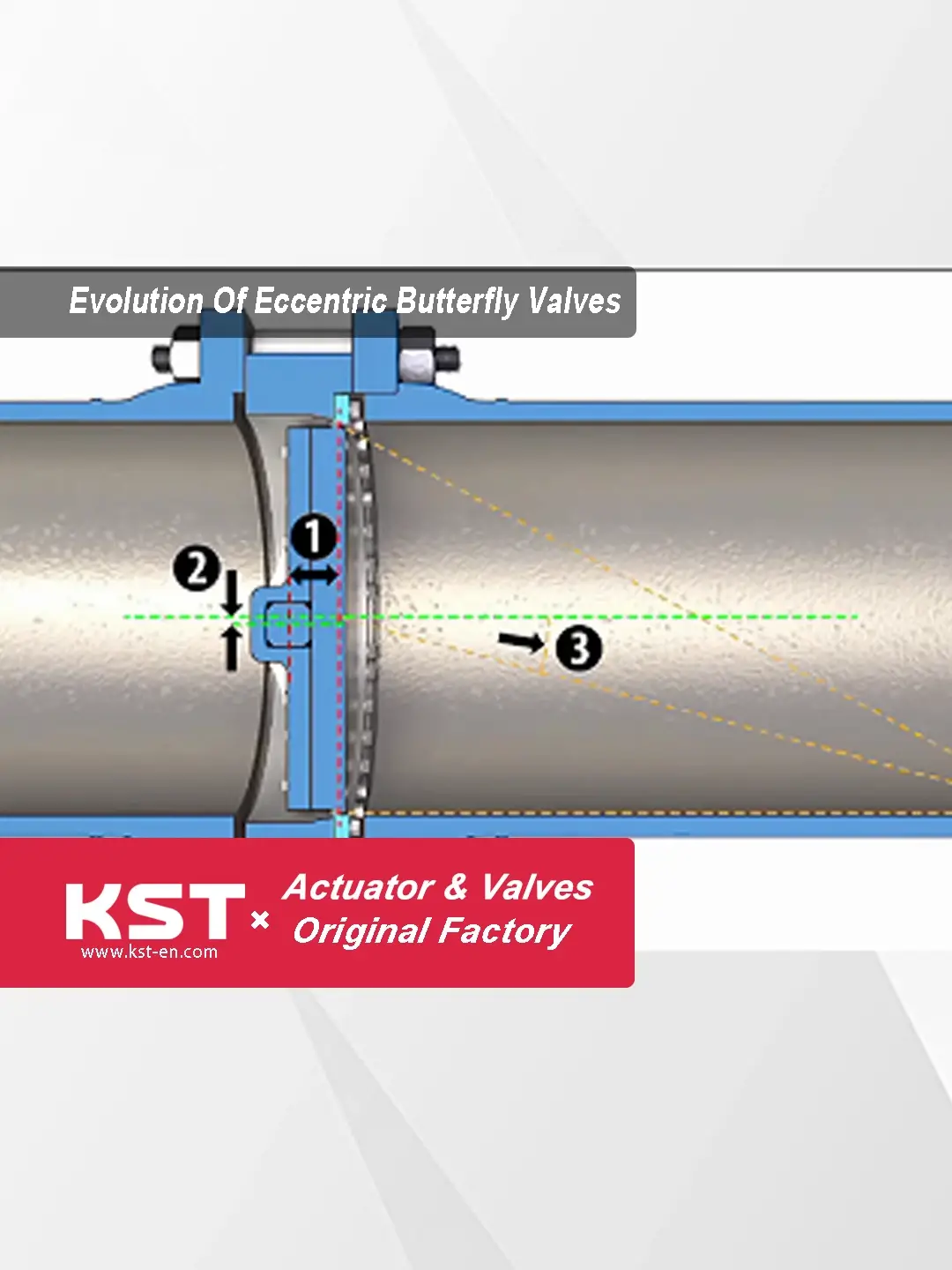

2）按内部结构分类，可分为三类

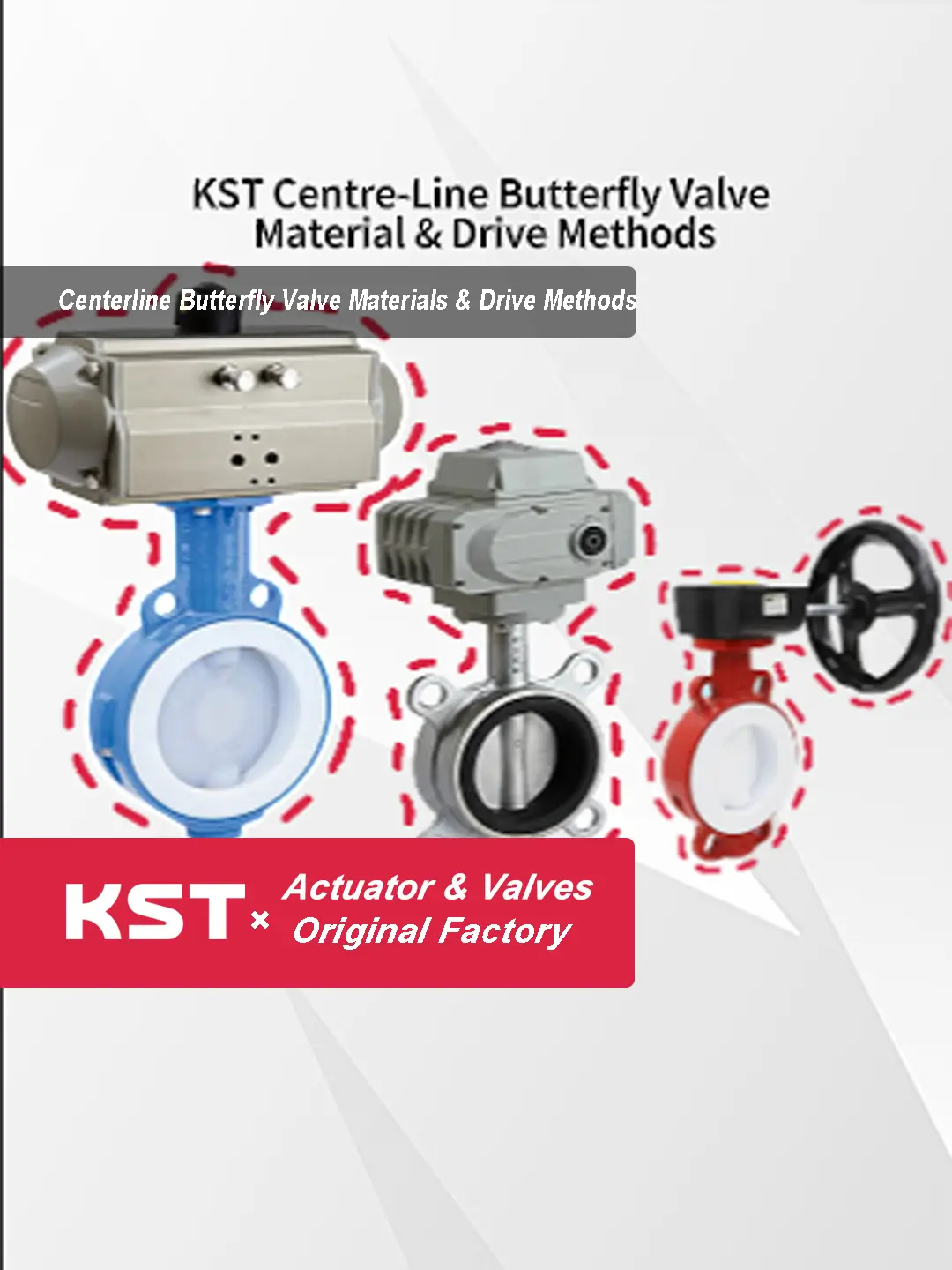

- 中线气动蝶阀：
中线结构：最常见的同心设计，结构简单、成本低，适合低压常温的常规工况。
- 双偏心气动蝶阀：
双偏心结构：阀杆偏离了中心，大大减少了开启瞬间蝶板与阀座的摩擦，密封更严，寿命更长。
- 三偏心气动蝶阀：
三偏心结构：在双偏心基础上增加第三偏心角设计，它能实现真正的无摩擦密封，并配合金属硬密封材质，哪怕在高温高压下也能做到“零泄漏”。
6. 气动蝶阀的优势与局限
| 属性 | 优势 | 局限 |
|---|---|---|
| 结构设计 | 结构简单，零部件少，安装维护方便 | 对比球阀，其密封结构相对单一 |
| 运行效率 | 气动驱动响应快，可实现快速开启和关闭 | 需要稳定的压缩空气源支持 |
| 流体阻力 | 流道设计简单，流阻较小，流通能力强 | 阀板始终位于流道内，会产生一定压力损失 |
| 经济性 | 中低压工况下性价比极高，维护成本低 | 高性能的三偏心型号初期投入会相对较高 |
| 应用范围 | 适用于水处理、化工、食品饮料、电力等众多行业 | 对于要求绝对零泄漏的特殊工况，通常需选择三偏心硬密封蝶阀 |
| 安全性能 | 单作用气动蝶阀可实现断气自动复位，提高系统安全性 | 如果介质中含有大量磨损性颗粒，阀座密封件容易受损 |
7. FAQ 常见问题
Q1：气动蝶阀和电动蝶阀哪个更好？
没有绝对的好坏，看场景。气动阀动作快、成本低，且天生防爆；电动阀则在需要精细流量调节和不方便布气管的场所更占优。
Q2：它真的能用来调流量吗？
当然可以。蝶板停在不同角度就能控制过流面积，但如果您的需求是极其精密的百分比调节，可能需要额外加装定位器。
Q3：密封材料选哪种比较好？
这取决于您的介质。普通水用 EPDM，耐油选 NBR，耐腐蚀用 PTFE，而如果是高温高压蒸汽，那就必须上金属硬密封了。
