在工业流体控制中，传统中线蝶阀及双偏心蝶阀常难以胜任高温高压等严苛工况。三偏心蝶阀凭借其独特的结构优化，突破了密封与耐用性的局限，成为高端工业应用的核心选择。
目录
1. 三偏心蝶阀的定义
2. 三偏心结构
3. 三偏心蝶阀的优势
4. 如何从外形和结构区分三类蝶阀？
5. 总结
6. FAQ
关键词：三偏心蝶阀，金属硬密封蝶阀，零泄漏，流体控制
您可以观看如下视频快速了解：
▶ 点击观看视频号视频
▶ 点击观看视频号视频
一、三偏心蝶阀的定义
三偏心蝶阀（Triple Offset Butterfly Valve）是在双偏心结构基础上的进一步优化设计。所谓“三偏心”，是指阀门在结构上引入了三个不同的偏心设计，使阀板在开启和关闭过程中与阀座几乎无摩擦接触，从而实现真正意义上的“零磨损密封”。

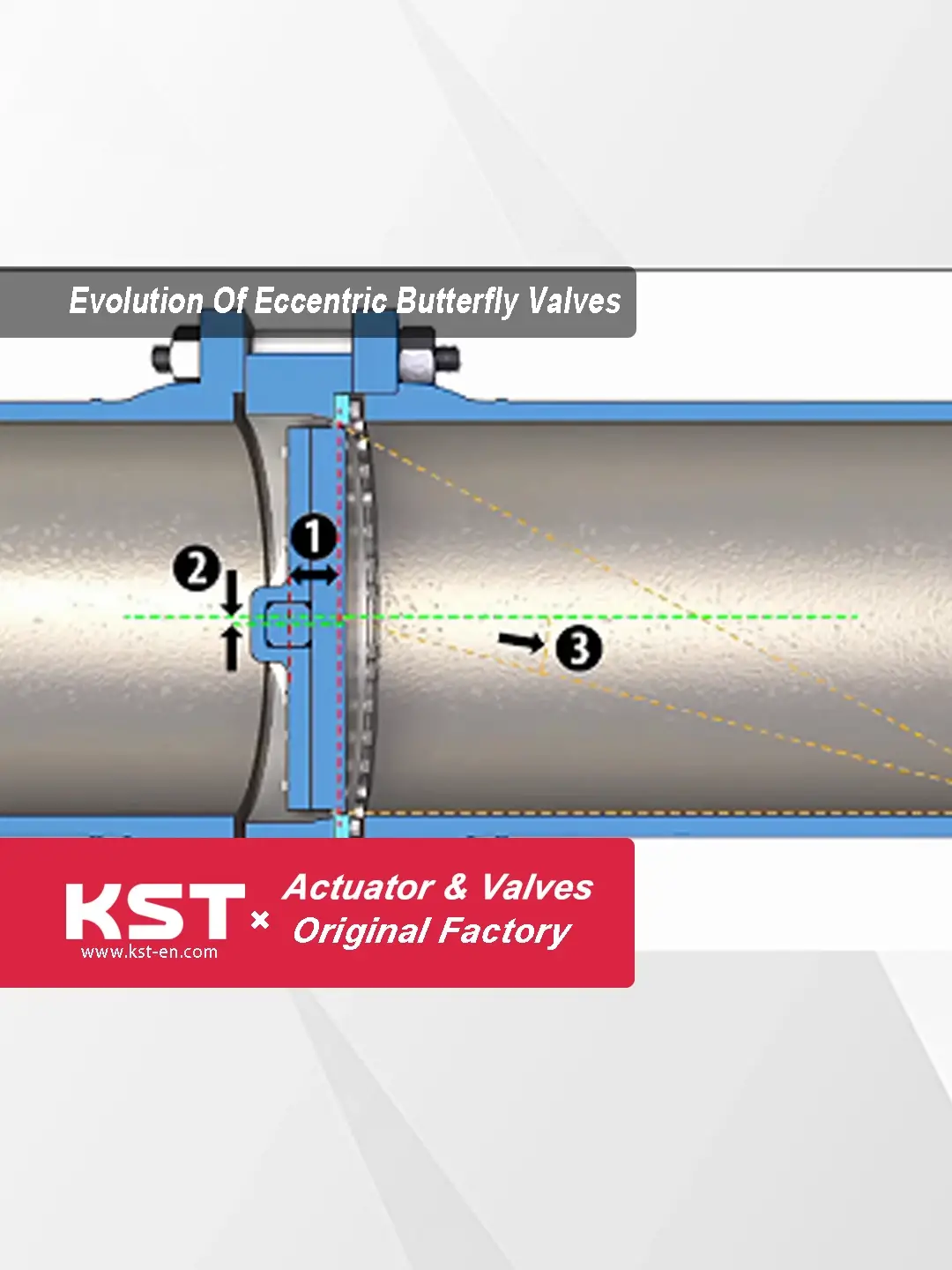

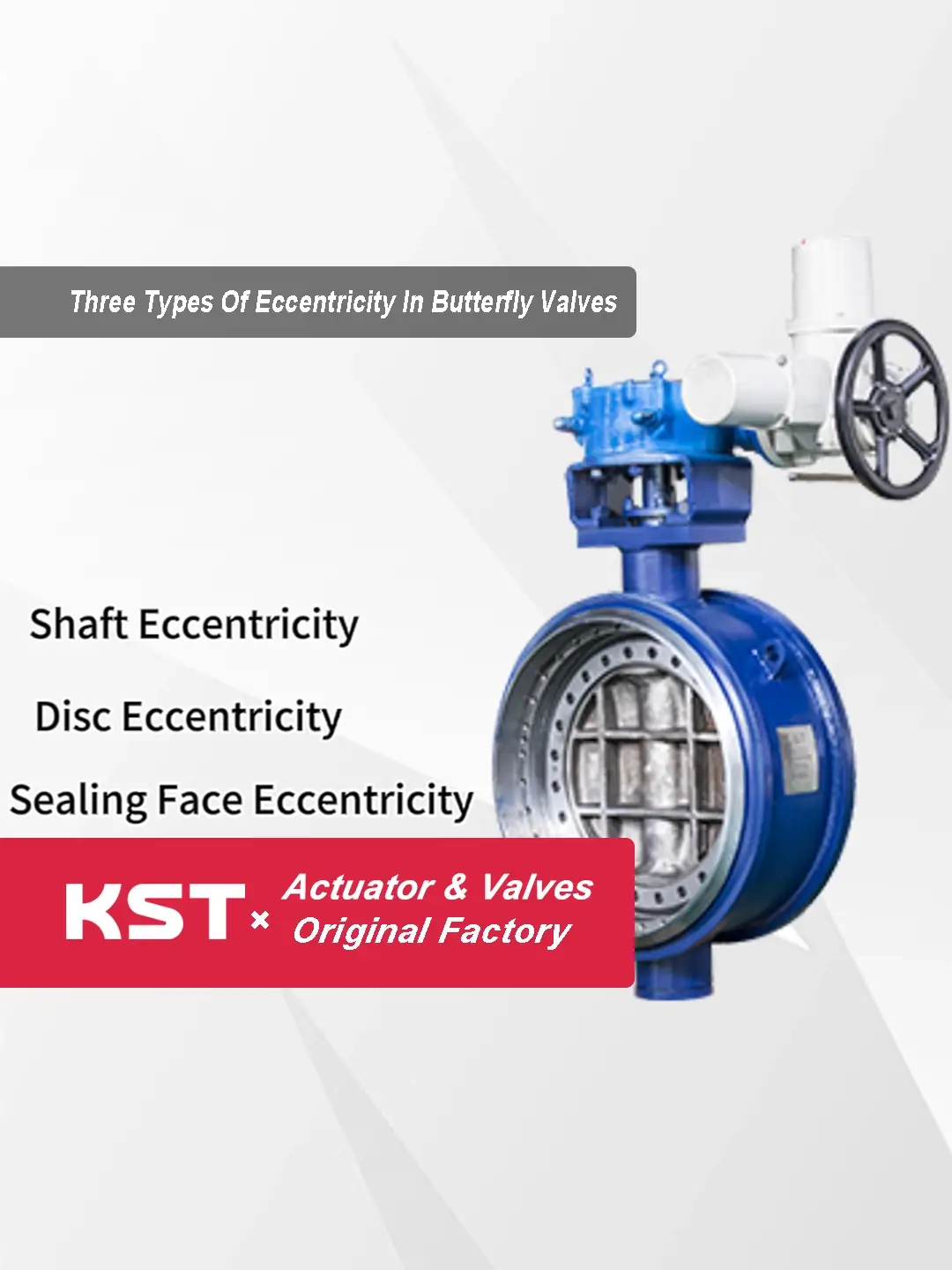

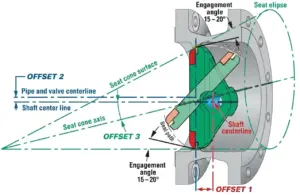

二、三偏心结构
1. 第一偏：轴心偏离密封面中心
阀杆（轴）不在密封面的中心线上，而是在其后方。这让圆盘在开启时，能迅速脱离阀座，减少了不必要的摩擦。
2. 第二偏：轴心偏离管道中心线
阀杆轴心稍微偏离管道的中心位置。这个设计让圆盘在旋转时产生一个凸轮效应，进一步优化了开启轨迹。
3. 第三偏：独特的锥形密封面（几何偏心）
这是三偏心蝶阀的关键所在。它的密封副截面不再是圆柱形或球形，而是一个斜锥形。这种结构让圆盘在关闭的一瞬间，密封面才接触。就像门框和门页的契合，不是靠摩擦“滑”进去的，而是靠压力“嵌”进去的。
三、三偏心蝶阀的优势
- 真正的“零泄漏”：依靠几何挤压密封，而非依靠橡胶弹性变形，即使在高压下也能达到气泡级的严密关断。
- 无摩擦长寿命：由于“三偏心”设计，圆盘在开启和关闭过程中与阀座几乎没有机械摩擦，大大延长了使用寿命，降低了维护成本。
- 耐极端工况：采用金属硬密封结构，能够轻松应对 -29°C 的超低温到 600°C 以上的高温环境。
四、如何区分中线蝶阀、双偏心蝶阀和三偏心蝶阀？
1）外形区分
通过外观结构也可以对三种蝶阀进行初步判断，观察密封圈的安装位置和蝶板边缘的形状：
|
阀门类型 |
密封圈位置 |
蝶板特征 |
阀体内部 |
|

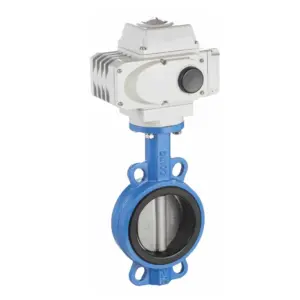

中线蝶阀 |
阀座上（全包围） |
对称平整圆盘 |
有厚实的橡胶/氟衬里 |
|

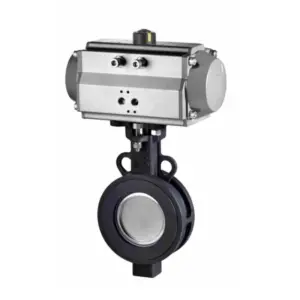

双偏心蝶阀 |
阀体上（压盖固定） |
整块金属，边缘圆弧 |
无衬里，可见金属压圈 |
|

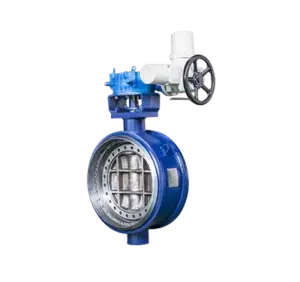

三偏心蝶阀 |
蝶板上（螺丝固定） |
带有锥度斜角，有一圈六角螺丝 |
阀座通常直接加工在阀体上 |

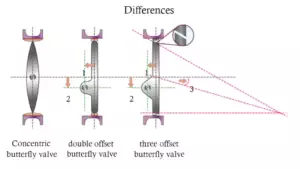

2）结构区分
从根本上理解这三者的性能差异，需要观察阀杆、蝶板与中心线之间的几何关系：
- 中线蝶阀（零偏心）：轴心、阀板、阀体中心重合。全过程挤压摩擦，易磨损。
- 双偏心蝶阀（两次位移）：阀杆偏离阀板中心及阀体中心。开启即分离，减少磨损。
- 三偏心蝶阀（锥形偏移）：在双偏心基础上增加斜锥面设计。全程几乎零摩擦，仅在关闭瞬间接触。
五、总结
三偏心蝶阀凭借其精妙的锥形结构设计，彻底打破了传统蝶阀在高温高压工况下的性能瓶颈。它不仅通过“三偏心”实现了零摩擦与零泄漏的双重突破，更在长期运行中为企业降低了备件与停机成本。在选择流体控制方案时，明确区分其与中线、双偏心的外形与结构差异，是确保管路系统安全、高效运行的关键。
六、FAQ
1. 三偏心蝶阀可以双向密封吗？
可以。虽然三偏心蝶阀有优先压力方向，但高性能的三偏心蝶阀通过优化设计可以实现优秀双向密封。
2. 为什么三偏心蝶阀比中线蝶阀贵很多？
主要是工艺成本。三偏心涉及复杂的斜锥面加工，且采用高性能合金材料，其使用寿命和在严苛工况下的稳定性远超中线蝶阀。
3. 三偏心蝶阀主要应用在哪些行业？
广泛应用于石油天然气、精细化工、大型电厂、冶金及区域供热等对安全性要求极高的领域。
4. 如何判断三偏心蝶阀的密封圈是否需要更换？
观察阀门关闭时的泄漏情况，或定期检查蝶板上的六角螺丝紧固程度及多层次密封圈的冲刷痕迹。
