在工业管道系统中，阀门作为控制流体启闭和调节的重要设备，其性能直接影响系统的安全与效率。蝶阀因结构简单、体积小、成本低，被广泛应用于水处理、石油化工、电力等行业。其中，双偏心蝶阀作为蝶阀的一种改进型结构，因其优异的密封性能和更长的使用寿命，逐渐成为中高端工况中的主流选择。
目录
1. 双偏心蝶阀的定义
2. 双偏心蝶阀工作原理
3. 双偏心蝶阀主要部件
4. 连接方式 & 材质
5. 双偏心蝶阀的主要特点
6. 双偏心蝶阀的优势
7. FAQ
您可以观看如下视频快速了解：
https://youtube.com/shorts/9QvpUUPL4PM
1. 双偏心蝶阀的定义
双偏心蝶阀（Double Eccentric Butterfly Valve），也称为高性能蝶阀，是在传统中线蝶阀基础上发展而来的。其阀杆相对于阀板中心和阀体中心存在两个偏心，从而改变了阀板与密封面的接触方式。

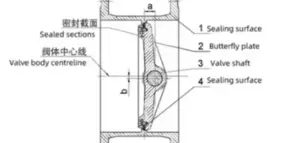

2. 工作原理
双偏心蝶阀的两个偏心是指：
第一偏心（轴向偏心）： 阀杆中心线 b 位于阀体中心线的后方，即阀杆轴线偏离蝶板密封面所在平面，在阀流道轴向方向上产生偏移。
第二偏心（径向偏心）： 阀杆中心线偏离阀体与管道连接的中心线，即阀杆轴线在垂直于流道的方向上，相对于阀门中心线偏移一段距离（a）。
关闭状态： 当蝶板旋转至与阀体中心线平行时，蝶板密封面在两个偏心作用下产生楔紧力，使其紧压阀座密封面，实现可靠密封，并形成越关越紧的力矩传递。
开启过程： 阀杆带动蝶板旋转，由于双偏心结构，蝶板密封面在开启瞬间迅速脱离阀座密封面，几乎无摩擦。
完全开启： 蝶板旋转 90° 后，与流道方向一致，阀门全开，压力损失很小。
结论： 利用第一偏心距 a 与第二偏心距 b，实现关闭时压紧密封、开启时快速脱离，从而达到低摩擦、长寿命和高密封性能的效果。

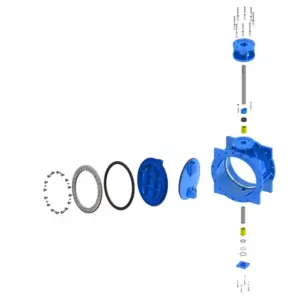

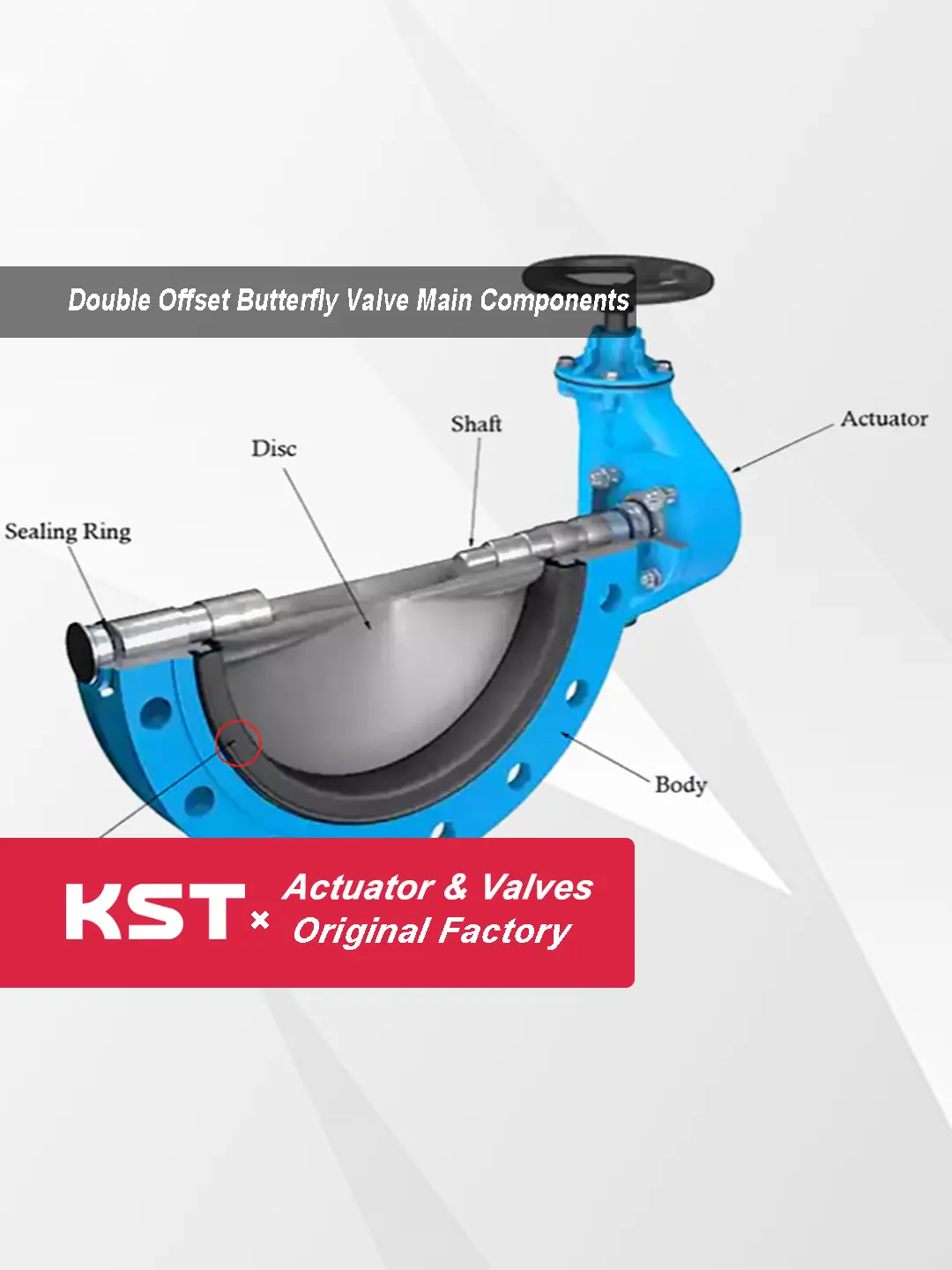

3. 双偏心蝶阀主要部件
高性能双偏心蝶阀主要由阀体、阀板、阀杆、密封圈、阀座以及执行器等关键部件组成。整体结构紧凑、设计合理，兼顾强度与密封性能。其核心在于双偏心结构设计，使阀板在开启瞬间迅速脱离密封座，有效减少摩擦与磨损，从而显著延长使用寿命，并提升密封可靠性。
4. 连接方式 & 材质
（1）连接方式
对夹式： 结构紧凑、重量轻，适用于空间受限的管道系统，安装便捷、成本较低。
凸耳式： 阀体带螺纹支耳，可实现单侧拆卸，便于管道维护与隔离。
法兰式： 连接强度高、密封稳定，适用于高压或大口径工况。
（2）阀体材质
碳钢（WCB）： 强度高、经济性好，适用于一般工况。
耐热钢： 高温环境下仍保持良好性能。
不锈钢（304/316）： 优异耐腐蚀性能，适用于化工、水处理等行业。
镍基合金： 耐强腐蚀及高温氧化。
钛合金： 轻质高强，耐海水腐蚀。

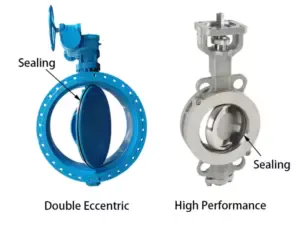

（3) 密封材料
PTFE： 具有优异的化学稳定性和耐腐蚀性能，适用于低压工况。
RPTFE： 增强型PTFE，耐磨性更强，适用于石油、天然气及蒸汽系统。
5. 双偏心蝶阀的主要特点
（1）低摩擦设计： 减少磨损，延长使用寿命。
（2）密封性能好： 密封副受力合理，密封更可靠。
（3）启闭扭矩小： 操作轻便，适合自动化控制。
（4）适用范围广： 适用于中压及部分高温工况。
6. 双偏心蝶阀的优势
与传统蝶阀相比：
1. 启闭扭矩低，降低执行器负载；
2. 密封性能优异，实现双向密封；
3. 维护成本低，结构简单易拆装；
4. 可配气动、电动或液动执行器；
5. 适用范围广，适用于多种工业工况。
凭借优越的结构设计与材料组合，KST高性能双偏心蝶阀在流体控制领域展现出高可靠性和长期稳定运行能力，是工业管道系统的理想解决方案。
7. FAQ
1. 双偏心蝶阀和中线蝶阀有什么区别？
双偏心蝶阀采用偏心结构，开启时阀板快速脱离密封面，减少摩擦；中线蝶阀则始终接触密封面，磨损较大。
2. 双偏心蝶阀适用于哪些工况？
适用于中压及部分高温工况，广泛应用于水处理、石油化工、电力等行业。
3. 双偏心蝶阀可以用于自动化控制吗？
可以，可配气动、电动或液动执行器，适用于自动化系统。
