引言

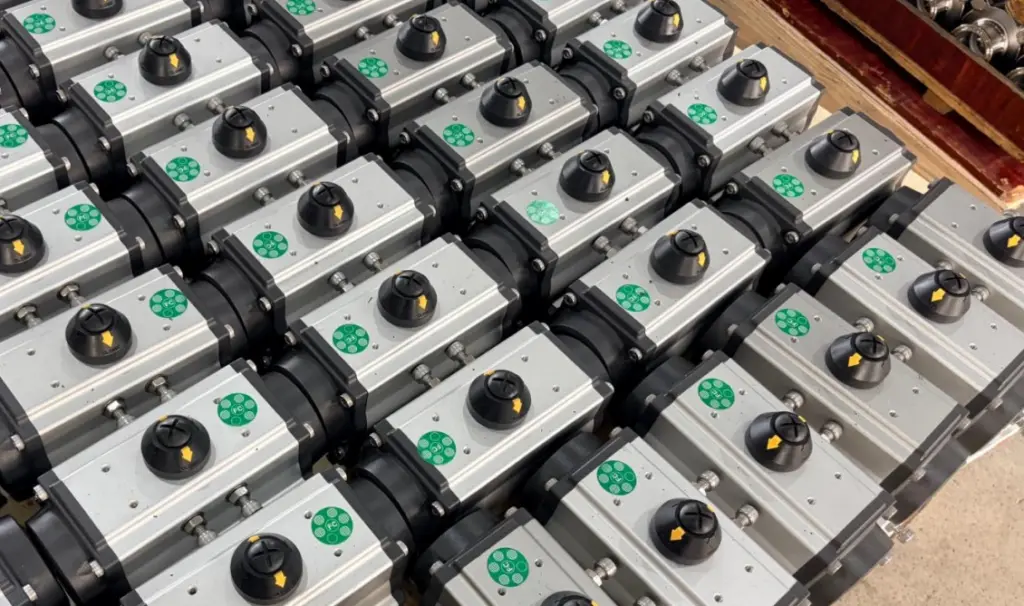

在工业自动化系统中，气动执行器就像阀门的“动力引擎”，负责将压缩空气转化为机械运动，从而驱动阀门开启、关闭或调节流量。不过，很多用户在选型时往往只关注价格或者阀门口径，却忽略了实际工况需求。结果就是执行器扭矩不足、阀门动作不稳定，甚至影响整个系统的正常运行。本文将从工况分析、阀门类型、执行器结构、核心参数以及常见选型误区等方面进行详细介绍，帮助您快速选择适合你工况的阀门气动执行器。
目录
- 为什么气动执行器选型如此重要？
- 了解你的工况：影响选型的关键因素
- 不同阀门如何选择合适的气动执行器？
- 单作用与双作用气动执行器如何选择？
- 气动执行器选型必须关注的核心参数有哪些？
- 气动执行器常见选型误区
- FAQ 常见问题
关键词：气动执行器，阀门，单作用气动执行器，双作用气动执行器
您可以观看如下视频快速了解：
▶ 点击观看视频号视频
1. 为什么气动执行器选型如此重要？
首先，我们需要明白一点：执行器并不是越大越好，也不是能装上阀门就可以使用。
事实上，气动执行器的主要任务是为阀门提供足够的驱动力。如果选型过小，可能会出现阀门打不开、关不严或者动作迟缓的问题；而如果选型过大，不仅会增加采购成本，还可能对阀门造成不必要的冲击。
除此之外，执行器的选型还会影响：阀门的使用寿命，系统运行的稳定性，压缩空气的消耗量，后期维护成本，整个生产线的安全性，因此，在项目初期做好执行器选型，往往能够避免后期许多不必要的麻烦。
2. 了解你的工况：影响选型的关键因素
在开始选型之前，建议先回答一个问题：你的阀门将运行在什么样的环境和工况下？
因为不同的工况，对执行器的要求往往完全不同。
介质类型
首先要考虑的是管道中的介质。例如，输送的是清水、空气、蒸汽，还是酸碱等腐蚀性介质？一般来说，腐蚀性介质不仅会影响阀门材料的选择，同时也可能对执行器外壳、防护等级以及密封件提出更高要求。
工作压力
接下来需要关注工作压力。通常情况下，管道压力越高，阀门开启和关闭时所需要的扭矩也越大。因此，在高压工况下，执行器必须具备足够的输出扭矩，否则可能出现阀门无法完全开启或关闭的情况。
工作温度
除了压力之外，温度也是一个容易被忽视的重要因素。例如：高温蒸汽工况、冶金行业高温环境、低温液氮或LNG工况，这些特殊工况往往需要耐高温或耐低温密封件，否则会影响执行器的正常运行。
动作频率
另外，还需要了解阀门每天需要动作多少次。如果阀门只是偶尔开关，那么普通配置即可满足需求。但是，如果阀门每天需要频繁动作几百次甚至上千次，那么就需要选择寿命更长、耐磨性能更好的执行器。
环境条件
与此同时，安装环境同样值得关注。比如：户外暴晒、高湿度环境、粉尘较多、腐蚀性气体环境，这些因素都会影响执行器的使用寿命，因此需要选择相应防护等级的产品。
防爆要求
最后，对于石油、天然气、化工等行业来说，防爆性能往往是必不可少的。如果现场存在易燃易爆气体，那么必须选择符合相关防爆标准的气动执行器，以确保运行安全。
3. 不同阀门如何选择合适的气动执行器？
在实际选型过程中，很多人习惯先看阀门口径，但事实上，阀门类型往往比口径更重要。
不同阀门的运动方式、启闭扭矩以及控制要求都不一样。有些阀门只需要简单的开关动作，而有些阀门则需要精确调节流量。因此，即使是相同口径的阀门，也可能需要完全不同类型的气动执行器。
简单来说：
- 截止阀和调节阀属于直行程阀门，通常需要直行程执行器；
- 开关控制阀门更关注启闭速度和输出扭矩；
- 调节控制阀门则更关注控制精度和稳定性。
因此，在选择气动执行器之前，首先要明确阀门属于哪一种类型。
| 阀门类型 | 阀门特点 | 推荐执行器 | 选型重点 |
|---|---|---|---|
| 气动球阀 | 启闭速度快，密封性能好，启动扭矩较大 | 齿轮齿条式或拨叉式气动执行器 | 重点关注启闭扭矩，建议预留20%~50%安全余量 |

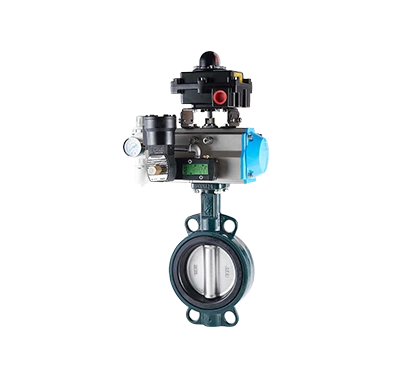

| 气动蝶阀 | 结构轻巧，大口径应用广泛，扭矩相对较小 | 齿轮齿条式气动执行器 | 需根据压力等级和密封形式计算实际扭矩 |
| 气动截止阀 | 阀杆直线运动，关闭力较大 | 直行程气动执行器 | 关注推力输出和行程匹配 |

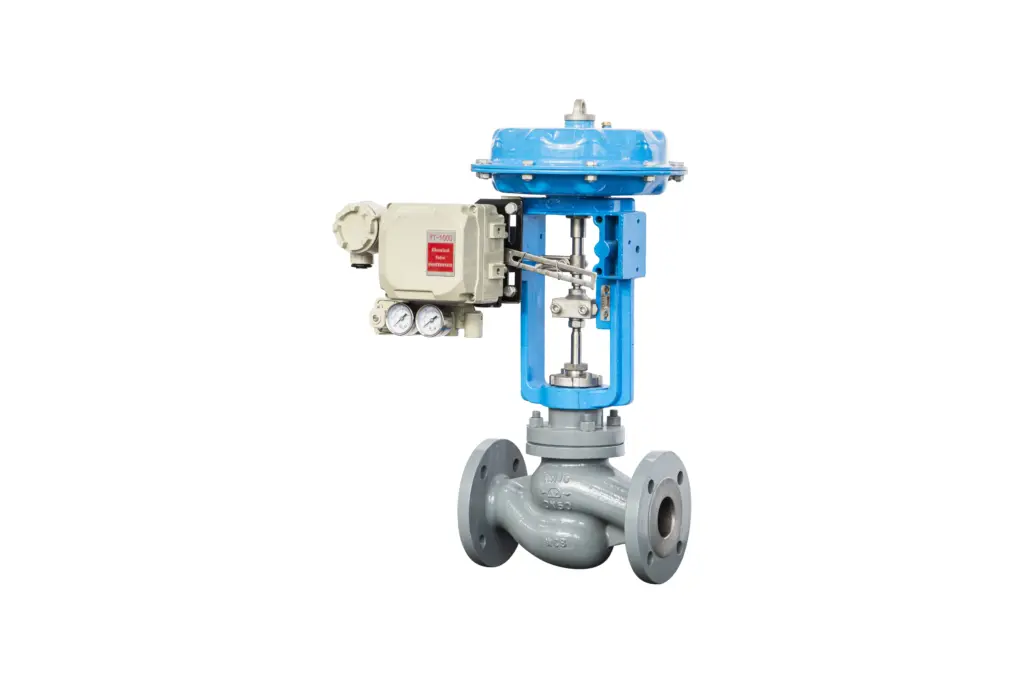

| 气动调节阀 | 需要连续调节流量、压力或温度 | 调节型气动执行器+定位器 | 重点关注控制精度、响应速度和稳定性 |

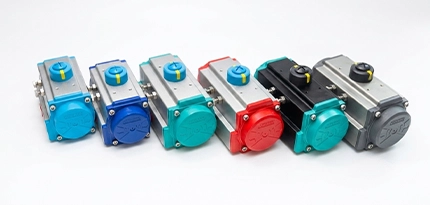

4. 单作用与双作用气动执行器如何选择？
在确定阀门类型之后，很多客户还会遇到另一个问题：应该选择单作用还是双作用执行器？
单作用气动执行器
单作用执行器内部带有弹簧。当气源进入时，执行器动作；当气源中断时，弹簧自动复位。因此，它又被称为“失气复位执行器”。其最大的优势就是安全性高。
例如：在紧急切断阀、消防系统、危险介质输送管线这些方面，通常都会优先选择单作用执行器。
双作用气动执行器
与单作用不同，双作用执行器的开启和关闭都依靠压缩空气完成。由于没有弹簧机构，因此能够提供更大的输出扭矩。同时结构相对简单，适合频繁动作工况。
| 工况需求 | 推荐类型 |
|---|---|
| 需要失气保护 | 单作用 |
| 高频率动作 | 双作用 |
| 大扭矩需求 | 双作用 |
| 安全等级高 | 单作用 |
| 成本敏感项目 | 双作用 |
5. 气动执行器选型必须关注的核心参数有哪些？
在明确阀门类型之后，接下来就需要关注执行器本身的技术参数了。很多选型问题其实都出在参数匹配上，例如扭矩不足、动作速度过慢，或者安装尺寸不兼容等。为了避免这些问题，建议重点关注以下几个核心参数：
| 参数 | 说明 | 为什么重要 | 选型建议 |
|---|---|---|---|
| 输出扭矩 | 执行器能够输出的最大驱动力矩 | 直接决定阀门能否正常开启和关闭 | 建议预留20%~50%的安全系数 |
| 气源压力 | 驱动执行器所需的压缩空气压力 | 气压越高输出扭矩越大 | 按照现场实际气压计算 |
| 行程角度 | 执行器运动范围 | 决定是否与阀门运动方式匹配 | 球阀、蝶阀通常90°回转 |
| 动作时间 | 完成一次开关动作所需时间 | 影响系统响应速度 | 紧急切断系统优先选择快速动作执行器 |
| 控制方式 | 执行器控制模式 | 影响自动化控制功能 | 开关型、调节型或智能控制型 |
| 安装标准 | 执行器与阀门连接标准 | 决定是否能够直接安装 | 建议符合ISO 5211、NAMUR标准 |
| 防护等级 | 防尘、防水等级 | 影响恶劣环境可靠性 | 户外建议IP65以上 |
| 防爆等级 | 防爆认证等级 | 涉及危险场所安全 | 符合ATEX、IECEx标准 |
| 工作温度 | 环境温度范围 | 影响密封件寿命 | 特殊工况选择专用密封件 |
| 动作频率 | 单位时间动作次数 | 影响寿命和维护周期 | 高频工况选择高寿命型号 |
6. 气动执行器常见选型误区
误区一：只看价格，不看扭矩
价格低并不意味着更划算。如果执行器扭矩不足，后期更换成本往往更高。
误区二：只看阀门口径
相同口径的阀门，由于压力和介质不同，所需扭矩可能相差数倍。
误区三：忽略介质腐蚀性
腐蚀环境下，普通执行器可能很快失效。
误区四：忽略失气保护需求
很多事故都与失气后的阀门状态有关，因此必须提前考虑。
误区五：忽略动作频率
频繁动作工况对执行器寿命影响非常大，不能简单按照普通工况选型。
7. FAQ
Q1：气动执行器可以安装在所有阀门上吗？
不一定。不同阀门需要匹配不同类型和规格的执行器，因此必须根据阀门结构进行选择。
Q2：气动执行器扭矩越大越好吗？
不是。扭矩过大会增加成本，甚至可能缩短阀门寿命，因此应选择合适而不是最大的规格。
Q3：单作用执行器一定比双作用执行器好吗？
两者没有绝对优劣，关键还是看工况需求。如果需要失气保护，单作用更适合；如果需要高频动作和较大扭矩，双作用通常更合适。
Q4：如何提高气动执行器的使用寿命？
建议定期维护气源系统，保持压缩空气清洁干燥，同时避免长期超负荷运行，这样能够有效延长执行器的使用寿命。
