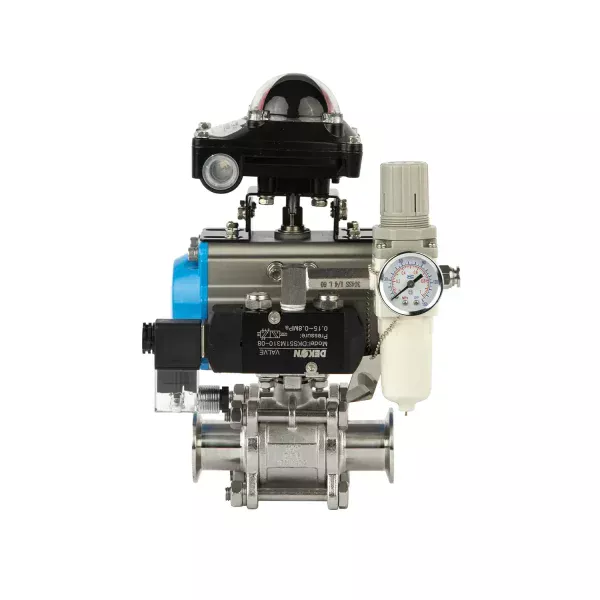

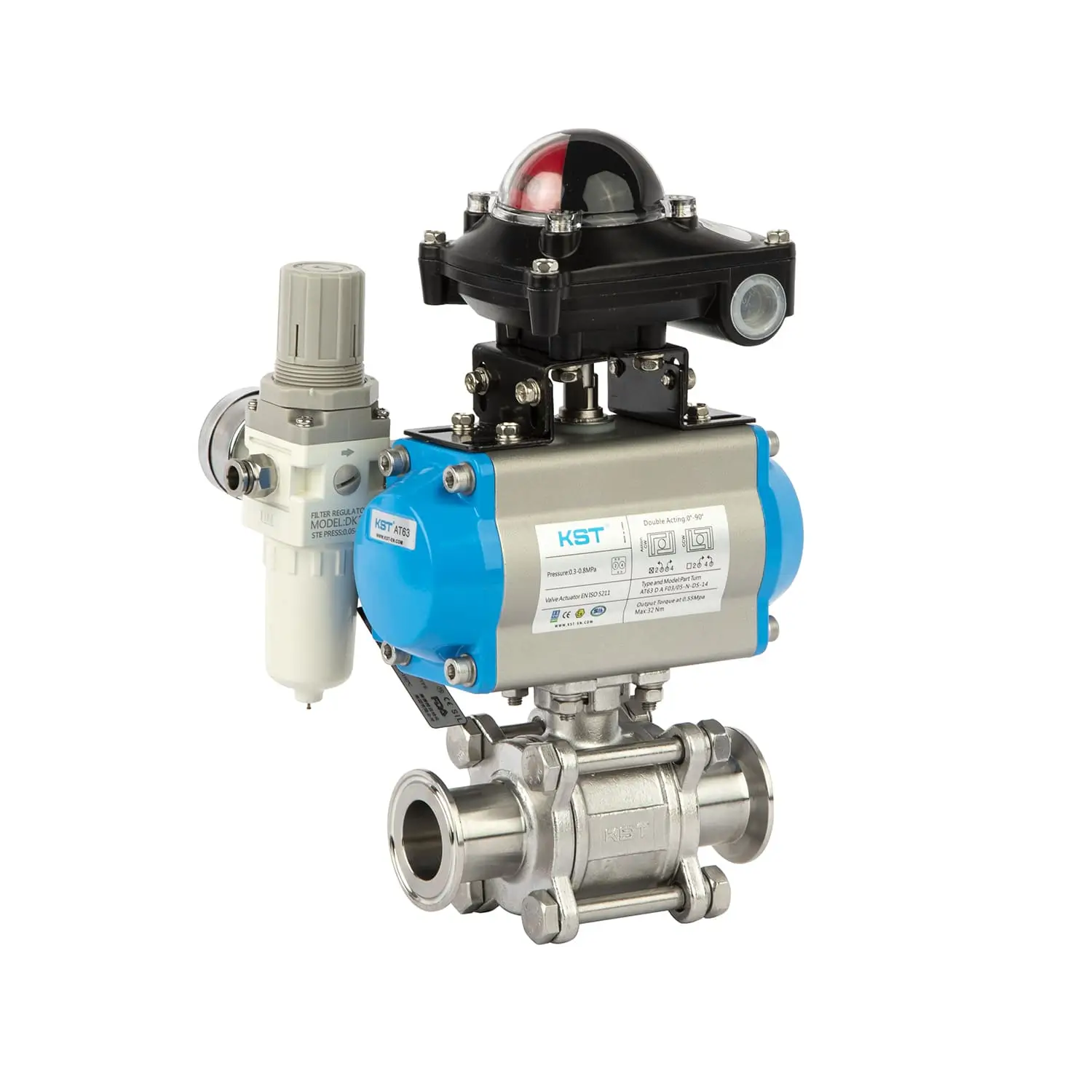

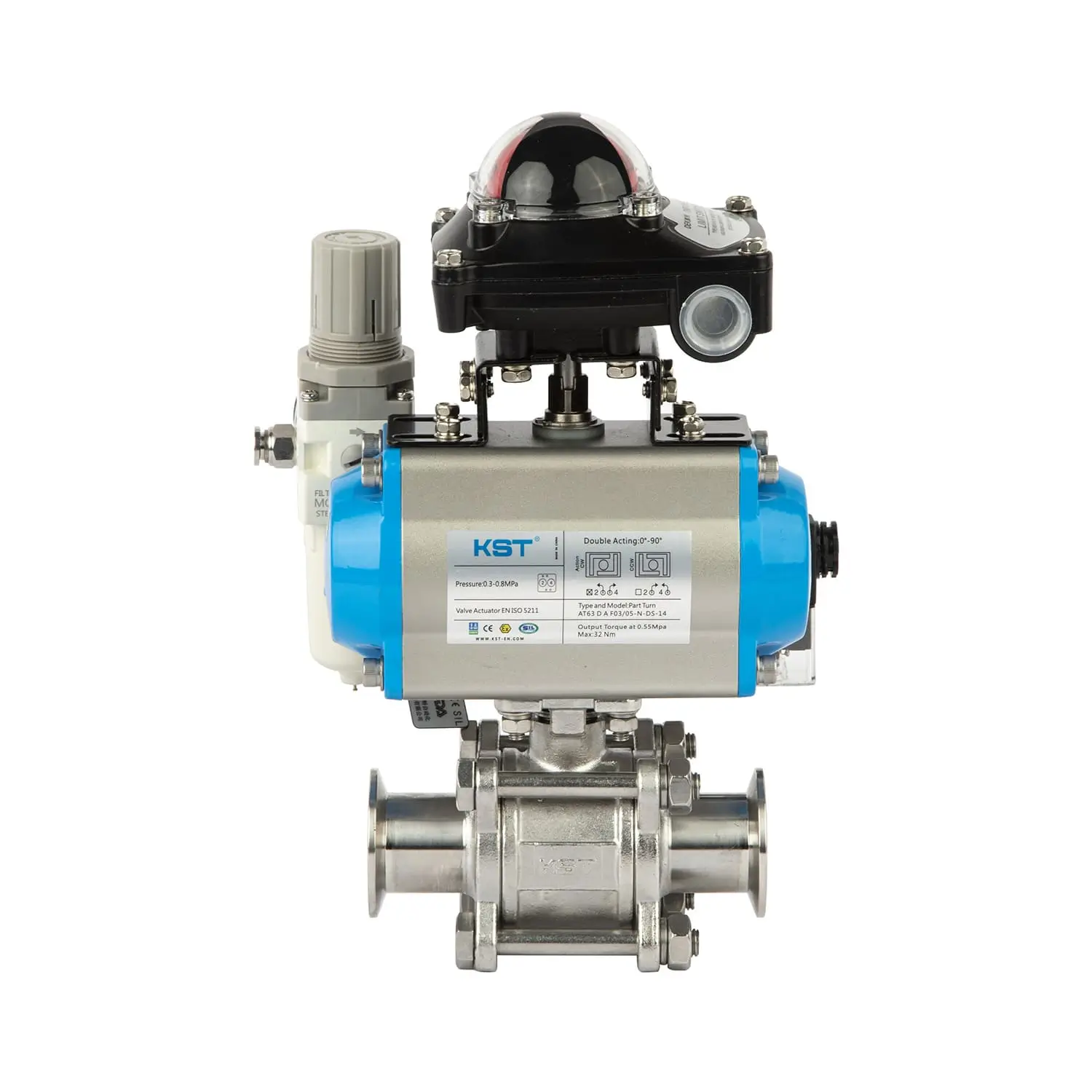

气动卫生级三片式球阀

这是一款配有多种附件的气动三片式卫生级球阀，非常适合自动化控制要求较高的应用，尤其常见于制药、食品、化工等行业。下面对该阀进行详细分析：

气动三片式卫生级球阀主要特点及配件说明：

1. 气动执行器：
   • 特点：主要执行机构为双作用气动执行机构，常用于阀门的快速启闭操作，可精确控制阀门的开闭状态。
   • 优点：双作用设计使阀门在打开和关闭状态下都能保持稳定，适合频繁的开关操作。
2. 限位开关盘（顶部黑色圆形组件）：
   • 特点：限位开关盘可以显示阀门的开/关状态，并具有反馈功能，常用于自动化系统中的监控和远程控制。
   • 优点：提供即时阀位反馈，方便系统控制和监控，确保生产过程的精确控制。
3. 过滤器压力调节器（侧面白色组件）：
   • 特点：过滤压力调节器调节进入执行器的气压，过滤气源中的杂质，确保执行器正常工作。
   • 优点：提供稳定的气压，保护执行器和其他系统部件，延长使用寿命。
4. 电磁阀（安装在执行器下方）：
   • 特点：电磁阀控制气源切断，可远程控制气动执行器的开闭状态。
   • 优点：可以通过电信号控制气动执行器，支持自动化控制并可以快速响应打开/关闭信号。
5. 压力表（位于过滤器压力调节器上方）：
   • 特点：压力表显示气源压力，方便监控气压状态，保证系统稳定性。
   • 优点：允许操作员随时监控气压，避免低压或高压影响阀门性能。
6. 三片式球阀结构：
   • 特点：阀门采用三件式设计，易于拆卸和清洁。符合卫生标准，通常采用316L不锈钢材料。
   • 优点：适合高纯度流体控制应用，特别是需要频繁清洁和维护的环境。
7. 快速夹连接：
   • 特点：快速卡箍连接使安装和拆卸更加方便，特别适合需要经常清洁的生产环境。
   • 优点：提高维护效率、减少系统停机时间并满足卫生应用要求。

技术参数

• 尺寸范围：DN15 ~ DN100
• 适用压力：0 ~ 1.0 MPa
• 阀门结构：全通径、三通、四通
• 阀体材质：CF8, CF8M, CF3M
• 密封材质：PTFE
• 介质温度：-20 ~ 150℃
• 环境温度：-20 ~ 80℃
• 控制方式：气动（单作用/双作用）、电动、手动
• 连接方式：焊接、快装/卡箍、法兰
• 适用介质：水、油、气
• 应用行业：食品、酿酒、乳制品、饮料加工、制药等

型号尺寸

气动三片式卫生级球阀应用场景：

1. 制药行业：
   • 用于纯化水、注射液等无菌流体控制，符合GMP卫生标准。
2. 食品和饮料行业：
   • 适用于乳制品、果汁、酒类等生产过程中的自动化流体控制，确保产品纯度和质量。
3. 化学工业：
   • 适用于自动化化学过程控制，特别是对流体有高清洁度要求的情况。
4. 水处理行业：
   • 适用于超纯水处理系统，提供精确的流体控制和切换。

概述：这款气动三片式卫生级球阀配有限位开关、过滤减压器、电磁阀、压力表等多种附件，保证精确的自动化控制和高纯度工业的监测。多种组件的添加增强了系统的控制性和稳定性，非常适合需要高卫生标准、自动化控制以及在纯度要求严格的环境中稳定运行的应用。
