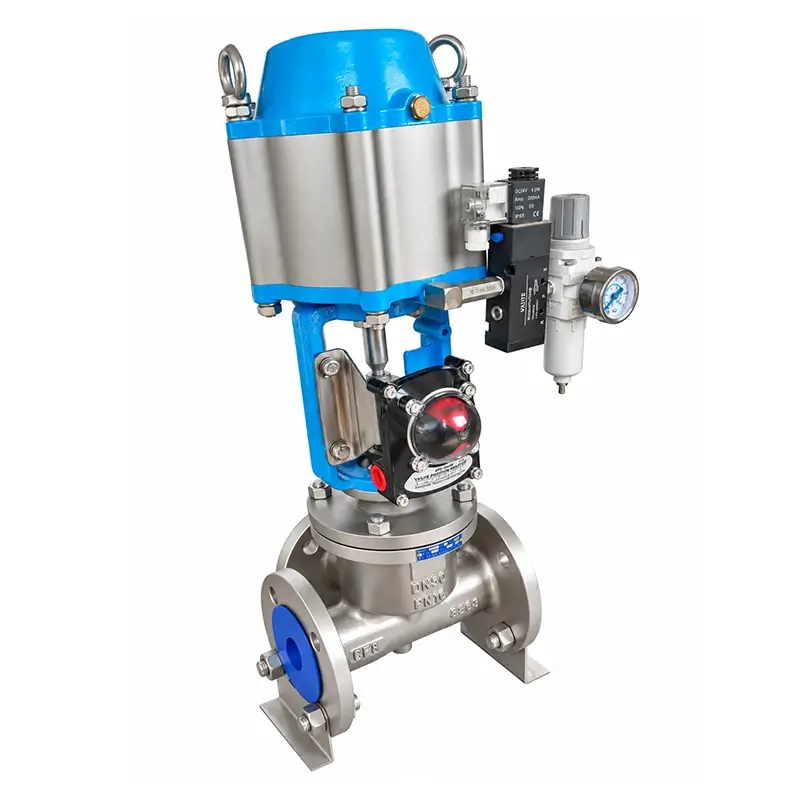

气动抗生素截止阀 – 开关型

阀门优势与特点

• 阀体在原抗生素阀结构基础上进行了优化，中腔采用倾斜流道设计，改善介质流动并降低微生物污染风险。
• 阀瓣采用调节型阀芯结构，可实现流量调节。
• 阀盖下端设有导向套，与填料配合形成阀杆双重导向，可减少运行噪音和振动，使阀门运行更平稳并延长使用寿命。
• 采用低进高出设计，流动阻力小。阀门关闭时，阀杆不与介质接触，有助于延长阀杆使用寿命。阀门关闭状态也可更换填料，维护方便。
• 支架预留安装孔，可安装限位开关、行程开关、定位器等反馈装置。支架配有行程指示器，可直观显示阀门开度。
• 阀杆采用分体式设计，松开夹块即可更换执行器，活塞式与薄膜式执行器可互换。

薄膜式与活塞式执行器

• 薄膜式执行器结构紧凑、制造简单、成本较低，具有使用寿命长、泄漏低和效率高等特点。由于膜片变形量有限，其行程较短，且输出力会随行程增加而减少。
• 薄膜式执行器适用于快速、频繁动作的工况，具有运行可靠、寿命长且不易发热等特点。

加工工艺

• 抗生素截止阀内腔采用抛光处理，表面光滑，不易积垢，有助于减少污染和腐蚀风险，适用于食品加工、餐饮、酿造及化工等对卫生要求较高的行业。
• 密封件可更换，拆装维护方便。阀门结构适用于清洗和灭菌工艺，有助于降低产品污染风险。   密封垫、阀体中道密封圈及阀杆填料均采用PTFE材料，具有良好的耐腐蚀性和密封性能，有助于延长使用寿命并降低泄漏风险。
• 密封垫采用耐高温PTFE复合材料。流线型流道设计可降低压力损失

技术要求

• 设计与制造: HG/T 4086
• 结构长度: GB/T12221
• 检验与试验: GB/T13927
• 口径范围: DN15~DN300
• 压力等级: PN16
• 温度范围: -40℃~180℃
• 驱动方式: 气动
• 阀体材质: 不锈钢
• 密封材质: PTFE、RPTFE、PPL
• 连接方式: 法兰
